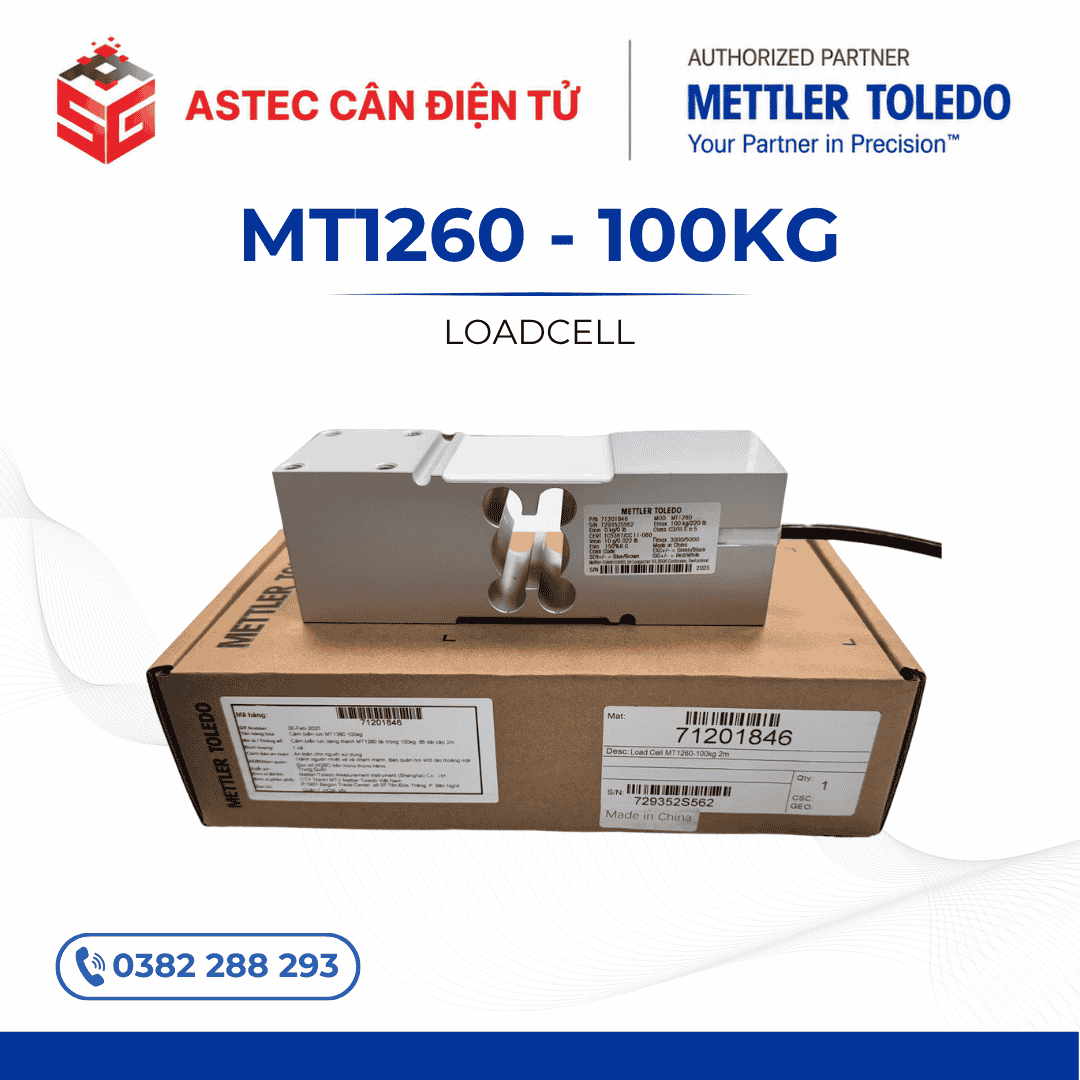

LOADCELL METTLER TOLEDO MT1260 – CẢM BIẾN TẢI SINGLE POINT CHO CÂN SÀN VÀ PHỄU CÂN

Loadcell Mettler Toledo MT1260 là dòng cảm biến tải dạng điểm đơn – Single Point Load Cell, được thiết kế cho các hệ thống cân công nghiệp sử dụng bàn cân kích thước lớn. Sản phẩm có nhiều mức tải trọng định mức từ 50 kg đến 750 kg, giúp người dùng lựa chọn phiên bản phù hợp với yêu cầu của từng hệ thống mà không cần thay đổi nguyên lý thiết kế tổng thể.

Với thiết kế thấp, khả năng bù tải lệch tâm và kích thước bàn cân tối đa 600 × 600 mm, loadcell MT1260 phù hợp cho cân sàn, cân bàn công nghiệp và các phễu cân nhỏ. Một cảm biến tải có thể đỡ toàn bộ bàn cân, góp phần đơn giản hóa kết cấu cơ khí và thuận tiện khi tích hợp vào thiết bị.

Loadcell Single Point có khả năng bù tải lệch tâm

MT1260 được trang bị khả năng bù tải lệch tâm theo R76. Đặc tính này cho phép loadcell duy trì kết quả trong phạm vi dung sai khi tải được đặt tại những vị trí khác nhau trên bàn cân.

Khả năng bù tải lệch tâm đặc biệt phù hợp với các hệ thống cân mà hàng hóa không phải lúc nào cũng được đặt chính xác tại tâm bàn cân. Nhờ đó, MT1260 có thể được sử dụng như một cảm biến tải duy nhất cho bàn cân có kích thước lên đến 600 × 600 mm.

Nhiều mức tải trọng cho các hệ thống cân khác nhau

Dòng loadcell Mettler Toledo MT1260 có các mức tải trọng định mức:

• 50 kg
• 75 kg
• 100 kg
• 150 kg
• 200 kg
• 250 kg
• 300 kg
• 500 kg
• 750 kg

Dải tải trọng rộng giúp MT1260 đáp ứng nhiều yêu cầu thiết kế cân công nghiệp. Tùy tải trọng làm việc, kích thước kết cấu và yêu cầu của ứng dụng, người dùng có thể lựa chọn model thích hợp trong cùng một dòng sản phẩm.

Thiết kế thấp, thuận tiện tích hợp hệ thống

Loadcell MT1260 có thiết kế thấp, hỗ trợ việc tích hợp vào các hệ thống cân cần hạn chế chiều cao tổng thể. Kích thước cơ khí thống nhất giữa các phiên bản tải trọng giúp quá trình thiết kế, lắp đặt hoặc lựa chọn sản phẩm trở nên thuận tiện hơn.

Sản phẩm có hướng chịu tải dạng dầm và độ võng danh định tại tải trọng định mức nhỏ hơn 0,4 mm. Trọng lượng danh định của loadcell khoảng 1,9 kg.

Kết cấu nhôm thụ động hóa

Phần tử đàn hồi của MT1260 được chế tạo từ nhôm thụ động hóa. Vật liệu này mang lại khả năng chống ăn mòn phù hợp với nhiều ứng dụng cân công nghiệp thông thường, đồng thời hỗ trợ thiết kế có trọng lượng hợp lý.

Loadcell sử dụng kết cấu được đổ kín và có cấp bảo vệ IP67, tương đương NEMA 6/6P theo thông tin kỹ thuật của nhà sản xuất. Cấp bảo vệ này giúp cảm biến hạn chế sự xâm nhập của bụi và nước trong điều kiện sử dụng phù hợp với tiêu chuẩn công bố.

Khả năng chịu quá tải

MT1260 có giới hạn tải an toàn bằng 150% tải trọng định mức, tương đương khả năng chịu quá tải tĩnh 50% so với tải trọng định mức mà không làm ảnh hưởng đến hiệu suất cân theo công bố của nhà sản xuất.

Giới hạn tải phá hủy của sản phẩm đạt 300% tải trọng định mức. Tải động an toàn được công bố ở mức 70% tải trọng định mức và tải ngang an toàn bằng 100% tải trọng định mức. Các thông số này được áp dụng chung cho dòng MT1260.

Đáp ứng các tiêu chuẩn đo lường quốc tế

Loadcell Mettler Toledo MT1260 Series được phê duyệt theo OIML R60 cấp chính xác C3 với số khoảng chia kiểm định tối đa 3.000. Sản phẩm cũng có phê duyệt NTEP 5.000 khoảng chia, cấp III S và III M.

Ngoài ra, dòng MT1260 có các phê duyệt ATEX cho khu vực Zone 1/2 và Zone 21/22. Việc lựa chọn và sử dụng sản phẩm trong khu vực có nguy cơ cháy nổ cần căn cứ vào đúng chứng nhận và cấu hình được phê duyệt.

Tín hiệu đầu ra và nguồn kích thích

MT1260 có tín hiệu đầu ra định mức 2 ± 0,2 mV/V. Điện áp kích thích được khuyến nghị trong khoảng 5–15 V AC/DC và điện áp kích thích tối đa là 20 V AC/DC.

Điện trở đầu vào của loadcell là 410 ± 10 Ω, trong khi điện trở đầu ra là 350 ± 4 Ω. Điện trở cách điện tại 50 VDC lớn hơn 5.000 MΩ.

Các mã đặt hàng trong dòng MT1260 có phiên bản cáp dài 2 m hoặc 6 m. Cáp sử dụng vật liệu PVC và có các dây tín hiệu kích thích, tín hiệu đo, dây sense và dây shield.

Hoạt động trong dải nhiệt độ rộng

Loadcell MT1260 có dải nhiệt độ được bù từ -10°C đến +40°C. Dải nhiệt độ hoạt động từ -40°C đến +65°C và dải nhiệt độ bảo quản an toàn từ -40°C đến +80°C.

Các thông số nhiệt độ này cho phép người thiết kế đánh giá mức độ phù hợp của cảm biến với điều kiện làm việc thực tế của hệ thống cân.

Ứng dụng của loadcell MT1260 Series

Theo tài liệu kỹ thuật của Mettler Toledo, MT1260 được thiết kế chủ yếu cho:

• Cân sàn công nghiệp
• Cân bàn sử dụng bàn cân kích thước lớn
• Phễu cân kích thước nhỏ
• Hệ thống cân bồn phù hợp với dải tải trọng của sản phẩm
• Thiết bị cân sử dụng một loadcell Single Point

Khi lựa chọn phiên bản MT1260, cần căn cứ vào tải trọng định mức, tải trọng thực tế, trọng lượng kết cấu, kích thước bàn cân và điều kiện vận hành của hệ thống.

Thông số kỹ thuật chung của MT1260 Series

Loadcell MT1260 – giải pháp chung cho nhiều dải tải trọng

Loadcell Mettler Toledo MT1260 Series kết hợp dải tải trọng rộng, thiết kế Single Point, khả năng bù tải lệch tâm và bàn cân tối đa 600 × 600 mm. Sản phẩm là lựa chọn phù hợp cho cân sàn, cân bàn và các phễu cân nhỏ cần sử dụng một cảm biến tải duy nhất.

Nhờ có nhiều phiên bản từ 50 kg đến 750 kg, MT1260 giúp người thiết kế lựa chọn tải trọng phù hợp trong cùng một dòng loadcell, đồng thời duy trì thiết kế cơ khí thống nhất cho nhiều cấu hình cân khác nhau.
