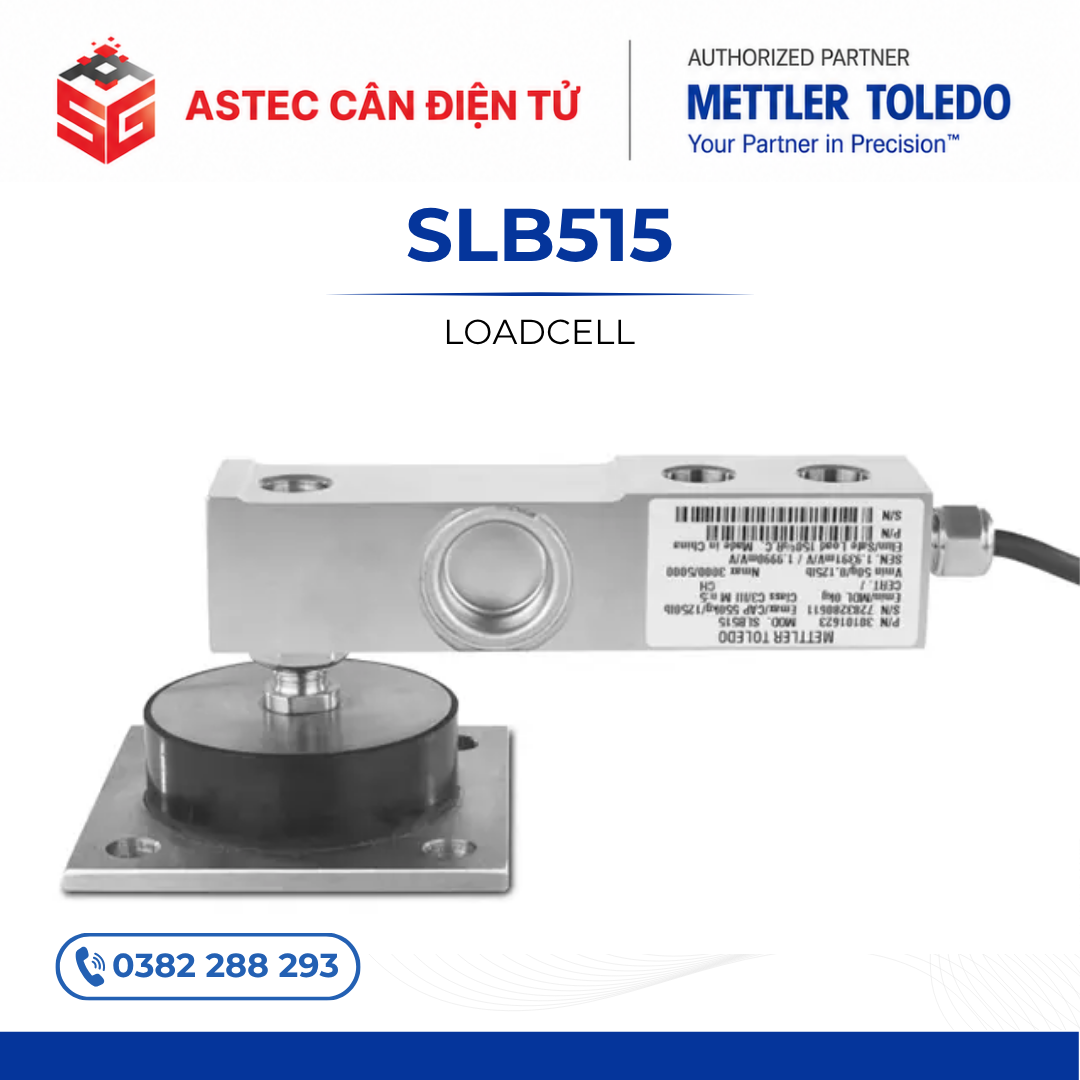

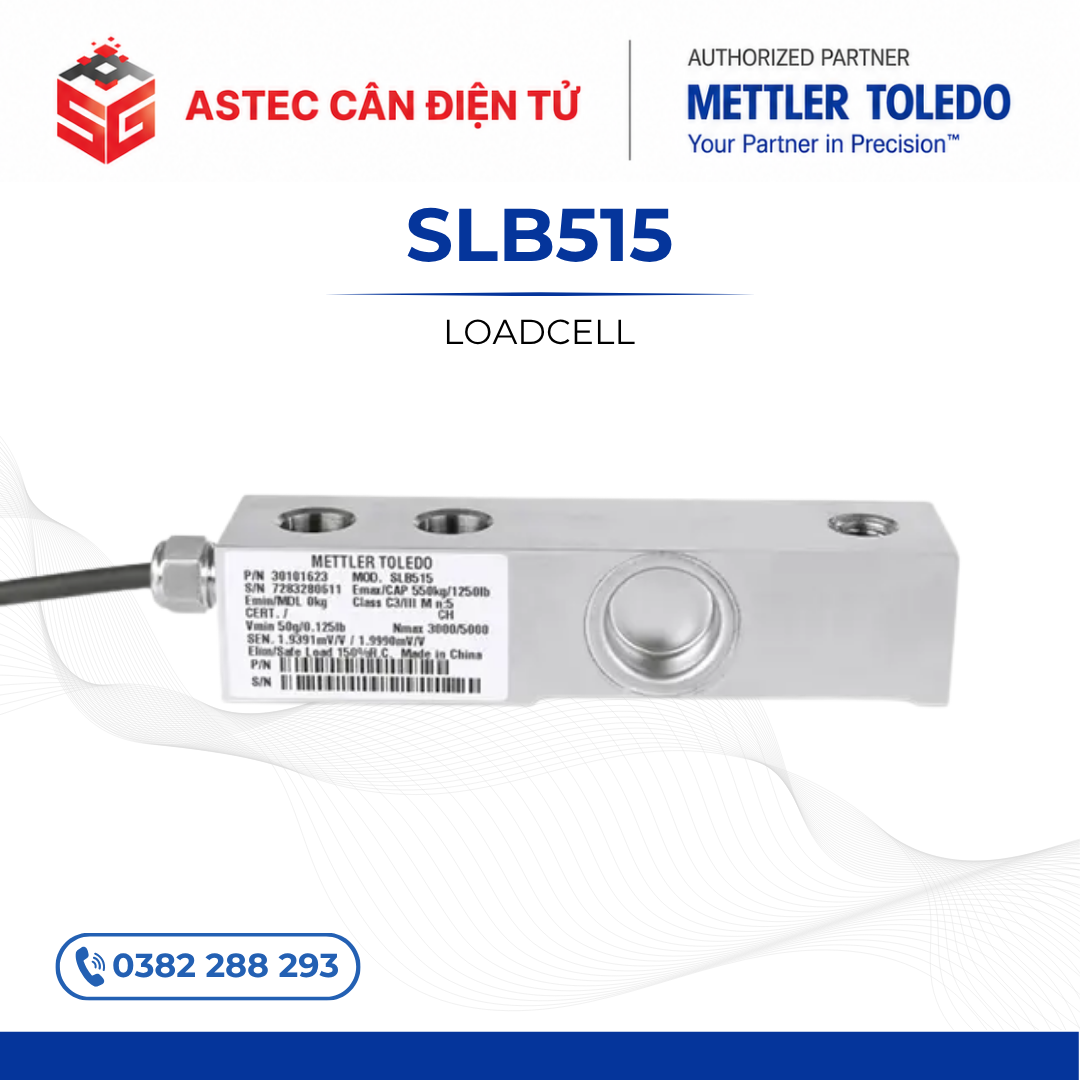

LOADCELL METTLER TOLEDO SLB515 – CẢM BIẾN TẢI DẠNG THANH INOX IP68/IP69K

Loadcell Mettler Toledo SLB515 là cảm biến tải trọng dạng thanh được thiết kế cho cân sàn, cân bàn, cân bồn, cân phễu và nhiều hệ thống cân công nghiệp. Sản phẩm có dải tải trọng từ 110 kg đến 4.400 kg, kết cấu thép không gỉ, hàn kín bằng laser và đạt cấp bảo vệ IP68/IP69K.

SLB515 phù hợp với các môi trường sản xuất có độ ẩm cao, thường xuyên vệ sinh hoặc yêu cầu khả năng chống bụi và nước mạnh. Sản phẩm có nhiều phê duyệt đo lường và chứng nhận an toàn quốc tế, đáp ứng cả ứng dụng cân thông thường lẫn hệ thống cân trong khu vực có nguy cơ cháy nổ.

LOADCELL DẠNG THANH CHO CÂN SÀN VÀ CÂN BÀN

Mettler Toledo SLB515 hoạt động theo nguyên lý đo lực dạng beam, phù hợp với các hệ thống cân sử dụng một hoặc nhiều cảm biến tải trọng. Thiết kế đầu nhận tải bằng ren giúp kết nối với chân cân, khớp tải hoặc module lắp đặt tương ứng.

Sản phẩm được sử dụng trong các loại cân như:

• Cân sàn công nghiệp.
• Cân bàn tải trọng lớn.
• Cân bồn và cân silo.
• Cân phễu nguyên liệu.
• Cân định lượng.
• Cân trong dây chuyền sản xuất.
• Hệ thống cân ngành thực phẩm.
• Hệ thống cân trong khu vực nguy hiểm.

Dải tải trọng đa dạng giúp SLB515 thích ứng với nhiều kích thước và kết cấu cân khác nhau.

DẢI TẢI TRỌNG TỪ 110 KG ĐẾN 4.400 KG

Loadcell SLB515 được cung cấp với sáu mức tải trọng danh định:

• 110 kg.
• 220 kg.
• 550 kg.
• 1.100 kg.
• 2.200 kg.
• 4.400 kg.

Các mức tải nhỏ phù hợp với cân bàn, cân sàn và hệ thống định lượng. Phiên bản tải trọng lớn có thể sử dụng cho cân bồn, cân phễu hoặc các kết cấu cân công nghiệp có tổng tải cao hơn.

KẾT CẤU THÉP KHÔNG GỈ HÀN KÍN BẰNG LASER

Phần tử đàn hồi của loadcell Mettler Toledo SLB515 được chế tạo bằng thép không gỉ. Vỏ cảm biến và đầu cáp sử dụng thép không gỉ 304, tạo độ bền cơ học và khả năng chống ăn mòn phù hợp với môi trường công nghiệp.

Cảm biến được hàn kín bằng laser nhằm bảo vệ strain gauge và các linh kiện đo bên trong khỏi độ ẩm. Kết cấu kín giúp hạn chế ảnh hưởng của môi trường đến độ ổn định điểm 0 và hiệu suất đo trong thời gian vận hành.

Cáp tín hiệu sử dụng vật liệu polyurethane, có khả năng chịu điều kiện công nghiệp tốt hơn so với các loại cáp thông thường.

CẤP BẢO VỆ IP68 VÀ IP69K

Loadcell SLB515 đạt hai cấp bảo vệ IP68 và IP69K, đồng thời đáp ứng tiêu chuẩn NEMA 6/6P.

Cấp IP68 cho phép cảm biến làm việc trong môi trường nhiều bụi, độ ẩm cao hoặc có nguy cơ tiếp xúc với nước. Cấp IP69K tăng khả năng bảo vệ khi thiết bị phải chịu quá trình vệ sinh bằng tia nước có áp lực và nhiệt độ cao.

Nhờ đó, SLB515 phù hợp với các nhà máy chế biến thực phẩm, đồ uống, hóa chất và những khu vực cần vệ sinh thiết bị thường xuyên.

ĐỘ CHÍNH XÁC OIML C3

Các phiên bản SLB515 từ 220 kg đến 2.200 kg đạt cấp chính xác OIML C3 với số khoảng chia kiểm định tối đa 3.000e. Phiên bản 4.400 kg đạt cấp OIML C1 với số khoảng chia tối đa 1.000e.

Phê duyệt NTEP Class III M của sản phẩm gồm:

• Tối đa 5.000 khoảng chia đối với các phiên bản từ 220 đến 2.200 kg.
• Tối đa 1.600 khoảng chia đối với phiên bản 4.400 kg.

Khả năng đáp ứng các tiêu chuẩn OIML và NTEP giúp loadcell Mettler Toledo SLB515 phù hợp với nhiều hệ thống cân thương mại và cân công nghiệp có yêu cầu kiểm định.

TÍN HIỆU ỔN ĐỊNH VÀ ĐỘ LẶP LẠI CAO

Tín hiệu đầu ra của phiên bản 110 kg là 0,970 ± 0,2% mV/V theo mức tải kg. Các phiên bản từ 220 đến 4.400 kg có tín hiệu đầu ra 1,940 ± 0,1% mV/V.

Sai số tổng hợp theo từng nhóm tải trọng:

• Phiên bản 110 kg: không vượt quá 0,03% tải trọng danh định.
• Phiên bản 220–2.200 kg: không vượt quá 0,018% tải trọng danh định.
• Phiên bản 4.400 kg: không vượt quá 0,026% tải trọng danh định.

Sai số lặp lại đạt không quá 0,01% tải trọng tác dụng đối với các phiên bản đến 2.200 kg và không quá 0,02% đối với phiên bản 4.400 kg. Độ trễ trong 30 phút không vượt quá 0,017% tải trọng tác dụng.

HOẠT ĐỘNG TRONG DẢI NHIỆT ĐỘ RỘNG

Loadcell Mettler Toledo SLB515 có dải nhiệt độ bù từ -10°C đến +40°C. Trong phạm vi này, ảnh hưởng của nhiệt độ đến tín hiệu được kiểm soát theo thông số của nhà sản xuất.

Dải nhiệt độ hoạt động của cảm biến từ -40°C đến +65°C, trong khi nhiệt độ bảo quản an toàn từ -40°C đến +80°C. Khả năng làm việc trong dải nhiệt rộng giúp SLB515 thích hợp với cả hệ thống cân trong nhà và ngoài trời.

KHẢ NĂNG CHỊU QUÁ TẢI CAO

SLB515 được thiết kế cho các ứng dụng cân công nghiệp có tần suất sử dụng lớn. Các giới hạn tải cơ học gồm:

• Giới hạn tải an toàn: 150% tải trọng danh định.
• Giới hạn tải phá hủy: 300% tải trọng danh định.
• Tải ngang an toàn: 100% tải trọng danh định.
• Tải động an toàn: 70% tải trọng danh định.
• Tuổi thọ mỏi: trên 1.000.000 chu kỳ tại tải trọng danh định.

Khả năng chịu tải ngang giúp cảm biến thích ứng tốt hơn với những hệ thống cân chịu ảnh hưởng từ rung động, giãn nở nhiệt hoặc chuyển động của kết cấu.

Một số phiên bản tải trọng được tích hợp cơ cấu bảo vệ quá tải nhằm giảm nguy cơ hư hỏng khi lực tác động vượt giới hạn vận hành thông thường.

PHÙ HỢP VỚI KHU VỰC NGUY HIỂM

Loadcell Mettler Toledo SLB515 sở hữu nhiều chứng nhận dành cho khu vực có nguy cơ cháy nổ. Các phê duyệt gồm:

• ATEX Zone 1 và Zone 2.
• ATEX Zone 21 và Zone 22.
• IECEx.
• Factory Mutual Class I, II và III.
• Division 1 và Division 2 tại Mỹ và Canada.

Nhờ các phê duyệt này, SLB515 có thể được sử dụng trong hệ thống cân thuộc ngành hóa chất, thực phẩm, năng lượng hoặc khu vực có bụi và khí dễ cháy khi được thiết kế theo cấu hình an toàn phù hợp.

NGUỒN KÍCH THÍCH VÀ THÔNG SỐ ĐIỆN

Điện áp kích thích khuyến nghị của loadcell SLB515 nằm trong khoảng từ 5 đến 15 V AC/DC. Điện áp kích thích tối đa là 20 V.

Cảm biến có điện trở kích thích 382 ± 4 Ω và điện trở đầu ra 350 ± 1 Ω. Điện trở cách điện lớn hơn 5.000 MΩ tại 50 VDC, trong khi điện áp đánh thủng lớn hơn 500 VAC.

Các thông số này giúp SLB515 tương thích với nhiều đầu cân, bộ chuyển đổi tín hiệu và hệ thống điều khiển cân công nghiệp.

CÁP TÍN HIỆU NHIỀU TÙY CHỌN CHIỀU DÀI

Loadcell SLB515 sử dụng cáp polyurethane đường kính 5,2 mm. Nhà sản xuất cung cấp các lựa chọn chiều dài:

• 3 m.
• 5 m.
• 10 m.

Nhiều tùy chọn chiều dài cáp giúp việc bố trí hộp nối và đầu cân linh hoạt hơn, đặc biệt trong các hệ thống cân bồn hoặc cân sàn có khoảng cách kết nối lớn.

PHỤ KIỆN LẮP ĐẶT CHO CÂN BỒN VÀ CÂN SÀN

Mettler Toledo cung cấp các phụ kiện hỗ trợ truyền tải lực đúng hướng và duy trì hiệu suất của loadcell SLB515.

Bộ chân cân FTK được thiết kế để tạo điểm nhận tải ổn định cho cân sàn và các kết cấu cân. Phụ kiện sử dụng thép không gỉ kết hợp vật liệu NBR, phù hợp với các mức tải từ 220 đến 4.400 kg.

Bộ chống giãn nở và rung động EVKA-A giúp hệ thống thích ứng với chuyển vị ngang, chuyển vị đứng, giãn nở nhiệt và rung động của bồn hoặc kết cấu cân. Phụ kiện này phù hợp với cân bồn, cân phễu và những hệ thống có tải trọng dịch chuyển trong quá trình vận hành.

THÔNG SỐ KỸ THUẬT LOADCELL SLB515

ỨNG DỤNG CỦA LOADCELL METTLER TOLEDO SLB515

Loadcell SLB515 phù hợp với nhiều loại thiết bị và hệ thống cân:

• Cân bàn công nghiệp.
• Cân sàn điện tử.
• Cân bồn chứa.
• Cân silo.
• Cân phễu nguyên liệu.
• Hệ thống định lượng.
• Dây chuyền đóng gói.
• Hệ thống cân trong nhà máy thực phẩm.
• Hệ thống cân trong môi trường thường xuyên vệ sinh.
• Hệ thống cân tại khu vực nguy hiểm.

Với thiết kế thép không gỉ, kết cấu hàn kín bằng laser, cấp bảo vệ IP68/IP69K và dải tải trọng đến 4.400 kg, loadcell Mettler Toledo SLB515 là giải pháp phù hợp cho các ứng dụng cân yêu cầu độ ổn định, khả năng vệ sinh và độ bền cao.
