DỰ ÁN CÂN Ô TÔ 60 TẤN TẠI TOYOTA VĨNH PHÚC – LOADCELL PDX VÀ ĐẦU CÂN IND570

ASTEC triển khai và bàn giao hệ thống cân ô tô 60 tấn phục vụ nhập, xuất nguyên liệu tại nhà máy Toyota Vĩnh Phúc. Dự án sử dụng bàn cân thép với 06 dầm dọc I350, loadcell POWERCELL® PDX 30 tấn và đầu cân IND570 của METTLER TOLEDO, kết hợp phần mềm quản lý, cảm biến kiểm soát vị trí xe và camera giám sát. Hệ thống hỗ trợ kiểm soát khối lượng giao nhận, lưu trữ hình ảnh và truy xuất dữ liệu cân.

TỔNG QUAN DỰ ÁN

Trong hoạt động nhập, xuất nguyên liệu tại nhà máy, xác định khối lượng hàng hóa là cơ sở để đối chiếu giao nhận, quản lý vật tư và tổng hợp báo cáo. Bên cạnh kết quả đo, doanh nghiệp cần lưu đầy đủ thông tin phương tiện, thời gian và hình ảnh để kiểm tra khi phát sinh chênh lệch.

Đáp ứng nhu cầu này, ASTEC triển khai hệ thống cân ô tô 60 tấn tại nhà máy Toyota Vĩnh Phúc, kết hợp thiết bị cân METTLER TOLEDO với phần mềm được xây dựng theo yêu cầu sử dụng của khách hàng.

Giải pháp tập trung vào ba nhiệm vụ: ghi nhận khối lượng, kiểm soát điều kiện thực hiện cân và quản lý hồ sơ giao nhận. Dữ liệu từ đầu cân được liên kết với thông tin xe cùng hình ảnh camera, giúp bộ phận vận hành thuận tiện hơn khi theo dõi và đối chiếu.

CẤU HÌNH TRẠM CÂN Ô TÔ 60 TẤN

BÀN CÂN THÉP I350 VÀ THIẾT BỊ METTLER TOLEDO

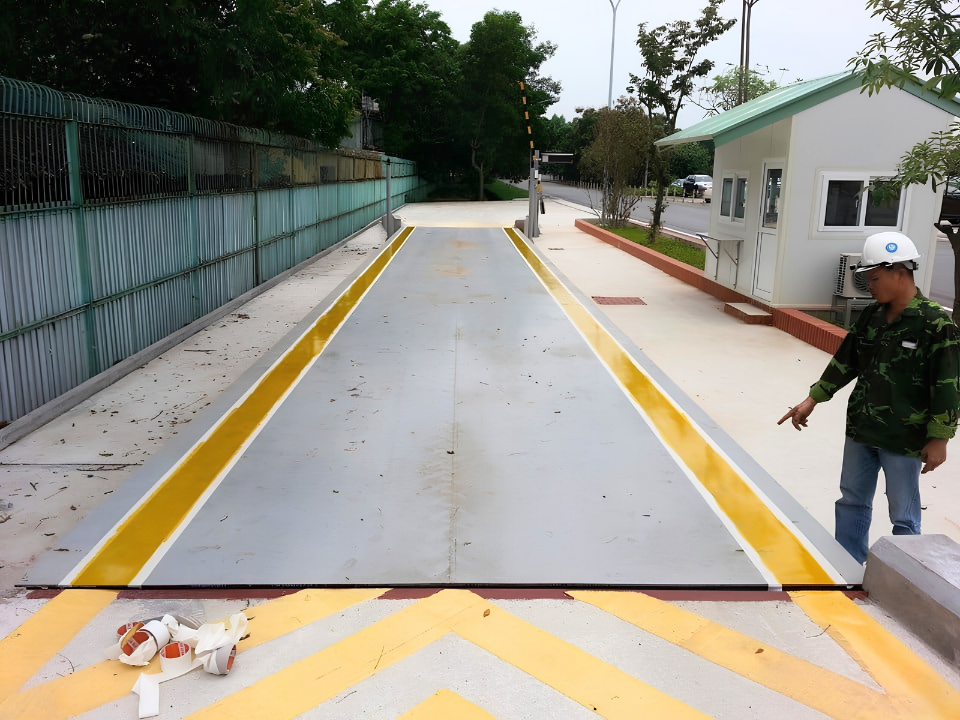

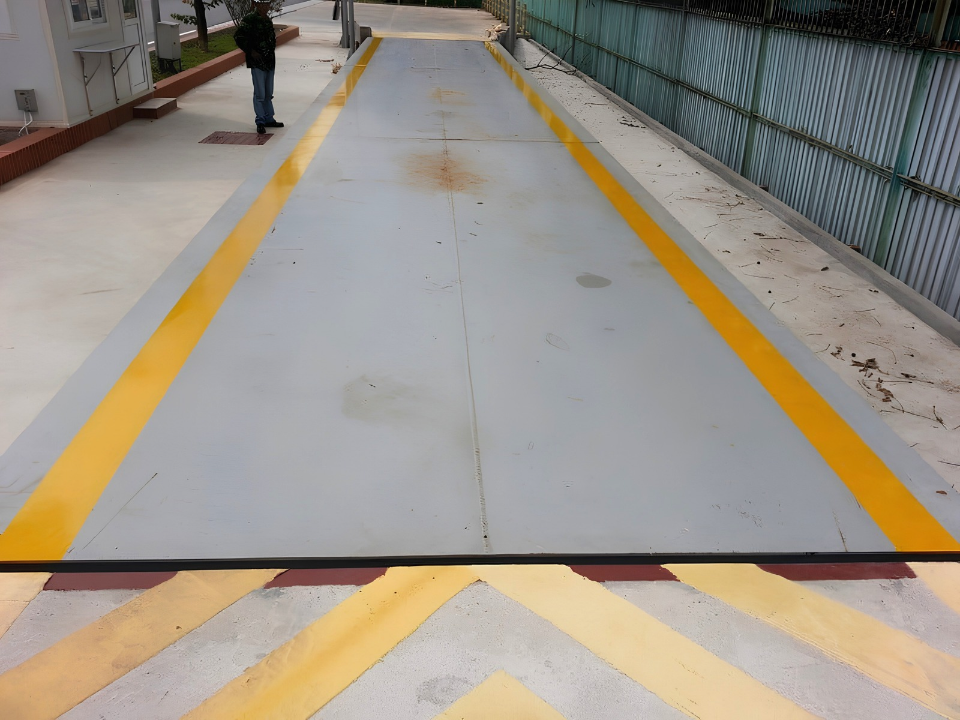

Bàn cân sử dụng 06 dầm dọc I350

Bàn cân của dự án sử dụng 06 dầm dọc I350 loại I đúc, phục vụ tiếp nhận tải trọng phương tiện trong phạm vi cân tối đa 60 tấn.

Kết cấu bàn cân truyền tải trọng xuống hệ thống cảm biến lực. Việc bố trí dầm, lắp đặt loadcell và hoàn thiện hệ thống được thực hiện đồng bộ để đáp ứng nhu cầu cân xe nhập, xuất nguyên liệu tại nhà máy.

Loadcell POWERCELL® PDX 30 tấn

Hệ thống sử dụng loadcell POWERCELL® PDX có tải trọng danh định 30 tấn cho mỗi cảm biến. Đây là thành phần tiếp nhận tải trọng từ bàn cân và chuyển đổi thành tín hiệu đo.

Trong dự án Toyota Vĩnh Phúc, cảm biến PDX được lựa chọn nhằm đáp ứng yêu cầu về độ tin cậy và độ lặp lại của kết quả cân, phục vụ đối chiếu khối lượng qua các lượt giao nhận.

Tải trọng 30 tấn là thông số của từng loadcell; tải trọng tối đa của toàn bộ trạm cân được thiết kế ở mức 60.000 kg.

Đầu cân METTLER TOLEDO IND570

Đầu cân IND570 tiếp nhận, xử lý và hiển thị kết quả từ hệ thống loadcell. Dữ liệu khối lượng được truyền đến phần mềm quản lý để lưu cùng thông tin giao dịch.

Sự kết hợp giữa bàn cân I350, loadcell POWERCELL® PDX và đầu cân IND570 tạo cấu hình đo lường phục vụ hoạt động cân nguyên liệu tại nhà máy.

PHẦN MỀM QUẢN LÝ CÂN THEO YÊU CẦU CỦA TOYOTA

Xây dựng theo quy trình giao nhận thực tế

ASTEC nghiên cứu nhu cầu sử dụng của Toyota Vĩnh Phúc để xây dựng phần mềm phù hợp với quy trình nhập, xuất nguyên liệu.

Phần mềm tiếp nhận kết quả từ đầu cân, liên kết với thông tin khách hàng, mặt hàng và phương tiện. Hồ sơ được tổ chức theo từng lượt cân, giúp nhân viên tra cứu và tổng hợp dữ liệu mà không phải nhập lại số liệu từ nhiều nguồn.

Lưu trữ đầy đủ hồ sơ lượt cân

Các thông tin được quản lý gồm:

• Thời gian thực hiện cân.
• Tên khách hàng hoặc đơn vị giao nhận.
• Tên nguyên liệu, hàng hóa.
• Biển số phương tiện.
• Khối lượng ghi nhận trong từng lần cân.
• Hình ảnh phía trước, phía sau và toàn cảnh xe.

Việc lưu dữ liệu khối lượng cùng hình ảnh tạo thêm căn cứ kiểm tra khi cần xác minh giao nhận hoặc xử lý chênh lệch.

Đối chiếu khối lượng bì của phương tiện

Hệ thống hỗ trợ đối chiếu khối lượng bì với lịch sử cân của phương tiện trong tháng, giúp nhân viên nhận biết những trường hợp có chênh lệch cần kiểm tra.

Thông tin này kết hợp với hình ảnh camera để hỗ trợ xác minh tình trạng xe và điều kiện cân. Nhờ đó, bộ phận vận hành có thêm cơ sở đánh giá trước khi xác nhận dữ liệu giao nhận.

Tra cứu và kết xuất báo cáo

Phần mềm hỗ trợ tra cứu lịch sử và kết xuất dữ liệu phục vụ báo cáo theo các thông tin được quản lý.

Bộ phận phụ trách có thể tổng hợp lượt cân, kiểm tra khối lượng nhập, xuất và đối chiếu hồ sơ theo nhu cầu công việc, giảm thời gian tập hợp dữ liệu thủ công.

KIỂM SOÁT VỊ TRÍ XE VÀ GIÁM SÁT BẰNG CAMERA

Cảm biến kiểm tra xe nằm trong phạm vi bàn cân

Trạm cân được tích hợp cảm biến tường rào để hỗ trợ xác định phương tiện đã nằm hoàn toàn trên bàn cân.

Theo điều kiện vận hành được thiết lập, hệ thống chỉ cho phép thực hiện hoặc ghi nhận lượt cân khi xe đáp ứng yêu cầu về vị trí. Nếu phương tiện chưa vào đúng phạm vi, hệ thống yêu cầu điều chỉnh trước khi tiếp tục.

Cơ chế này giúp hạn chế sai sót do xe chưa lên hết bàn cân và hỗ trợ nhân viên kiểm soát thao tác của lái xe.

Camera tại đầu và cuối bàn cân

Camera được bố trí ở hai đầu bàn cân để giám sát phương tiện trong quá trình cân. Hình ảnh giúp kiểm tra biển số, vị trí xe và tình trạng lượt giao nhận.

Khi cần đối chiếu, nhân viên có thể xem lại hình ảnh gắn với hồ sơ cân để:

• Xác minh phương tiện thực hiện giao dịch.
• Kiểm tra xe đã nằm hoàn toàn trên bàn cân.
• Đối chiếu những lượt có chênh lệch khối lượng bì.
• Làm rõ các tình huống bất thường trong quá trình vận hành.

Sự kết hợp giữa cảm biến vị trí, camera và phần mềm giúp tăng khả năng kiểm tra, đồng thời giảm phụ thuộc vào quan sát và ghi chép thủ công.

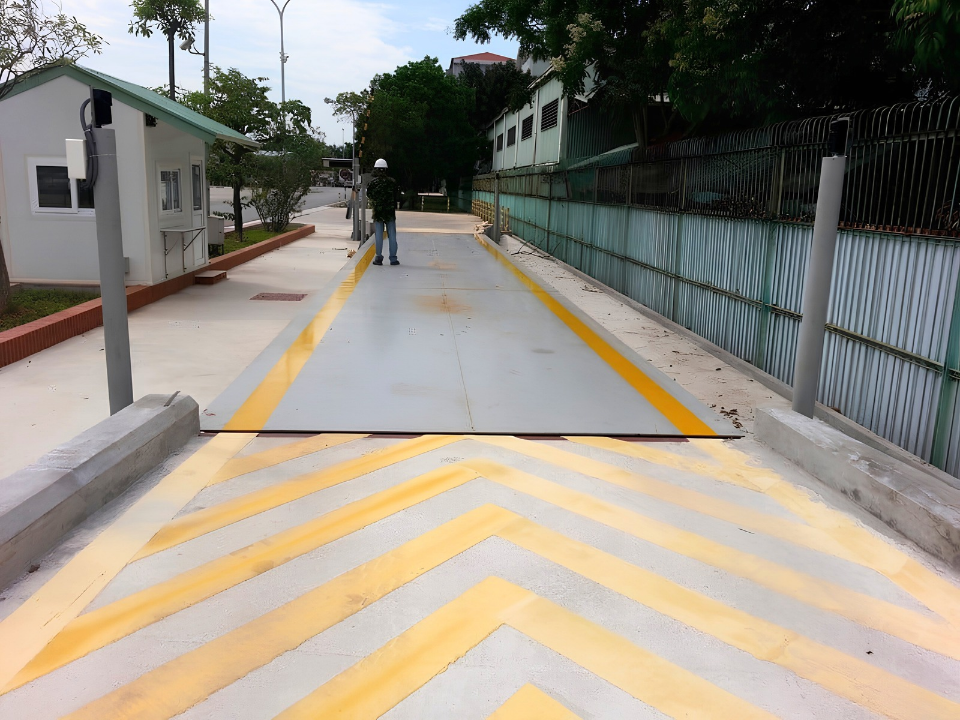

Hình ảnh: Camera giám sát đầu, cuối bàn cân và cảm biến kiểm soát vị trí phương tiện.

LỢI ÍCH TRONG QUẢN LÝ NHẬP, XUẤT NGUYÊN LIỆU

Kiểm soát khối lượng giao nhận

Trạm cân cung cấp dữ liệu phục vụ xác định khối lượng nguyên liệu nhập và hàng hóa xuất, làm cơ sở đối chiếu với các đơn vị giao nhận.

Hạn chế sai sót trong quá trình cân

Cảm biến vị trí xe và dữ liệu từ đầu cân hỗ trợ kiểm soát điều kiện thực hiện lượt cân, giảm nguy cơ ghi nhận khi phương tiện chưa nằm đúng trên bàn cân.

Tăng tính minh bạch của hồ sơ

Thông tin phương tiện, thời gian, khối lượng và hình ảnh được liên kết theo giao dịch, thuận tiện cho việc kiểm tra và truy xuất.

Hỗ trợ kiểm tra chênh lệch khối lượng bì

Lịch sử cân và hình ảnh phương tiện cung cấp thêm căn cứ để nhân viên nhận biết, kiểm tra những trường hợp có khối lượng bì khác với dữ liệu đã ghi nhận.

Giảm thời gian tổng hợp báo cáo

Phần mềm tổ chức và kết xuất dữ liệu theo nhu cầu sử dụng, hỗ trợ bộ phận quản lý theo dõi hoạt động nhập, xuất nguyên liệu hiệu quả hơn.

Dự án cân ô tô 60 tấn tại Toyota Vĩnh Phúc kết hợp kết cấu bàn cân thép I350, thiết bị METTLER TOLEDO và phần mềm quản lý do ASTEC xây dựng. Hệ thống vừa phục vụ đo lường khối lượng, vừa hỗ trợ kiểm soát vị trí phương tiện, giám sát giao nhận và quản lý dữ liệu theo quy trình thực tế của nhà máy.
