DỰ ÁN TRẠM CÂN 60 TẤN TẠI NHÀ MÁY ĐIỆN RÁC THĂNG LONG – LOADCELL PDX, IND570 VÀ PHẦN MỀM WTM

ASTEC triển khai trạm cân ô tô 60 tấn tại Nhà máy Điện Rác Thăng Long, khu vực Quế Võ, Bắc Ninh, sử dụng loadcell POWERCELL® PDX và đầu cân IND570 của METTLER TOLEDO, kết hợp phần mềm quản lý trạm cân WTM. Hệ thống hỗ trợ kiểm soát khối lượng chất thải tiếp nhận, lưu trữ dữ liệu giao nhận và nâng cao hiệu quả quản lý vận hành tại nhà máy.

TỔNG QUAN DỰ ÁN

Trong mô hình xử lý chất thải kết hợp phát điện, việc xác định khối lượng rác tiếp nhận là cơ sở quan trọng để quản lý đầu vào, đối chiếu giao nhận và lập kế hoạch vận hành. Trạm cân vì vậy cần đáp ứng đồng thời yêu cầu về độ tin cậy của kết quả đo và khả năng truy xuất dữ liệu.

Tại Nhà máy Điện Rác Thăng Long, Bắc Ninh, ASTEC triển khai trạm cân ô tô 60 tấn kết hợp thiết bị cân METTLER TOLEDO với phần mềm quản lý WTM do ASTEC phát triển.

Giải pháp liên kết dữ liệu khối lượng với thông tin phương tiện, hình ảnh và hồ sơ từng lượt cân, giúp nhà máy thuận tiện hơn trong việc theo dõi, kiểm tra và tổng hợp lượng chất thải tiếp nhận.

NHU CẦU QUẢN LÝ CÂN TẠI NHÀ MÁY ĐIỆN RÁC

Đối với nhà máy điện rác, mỗi lượt xe giao nhận cần được ghi nhận đầy đủ để xác định khối lượng thực tế, đối chiếu với đơn vị vận chuyển và phục vụ báo cáo vận hành.

Hệ thống cân và phần mềm quản lý cần hỗ trợ các nghiệp vụ:

• Ghi nhận khối lượng xe trước và sau khi giao nhận.
• Xác định khối lượng chất thải theo từng lượt vận chuyển.
• Quản lý biển số xe, thời gian cân và thông tin đơn vị giao nhận.
• Lưu hình ảnh phương tiện để phục vụ kiểm tra, đối chiếu.
• Tổng hợp dữ liệu theo ngày, tháng hoặc đơn vị vận chuyển.
• Truy xuất lịch sử khi cần kiểm tra chênh lệch khối lượng.

Từ những yêu cầu này, ASTEC xây dựng giải pháp kết hợp cân ô tô 60 tấn, thiết bị METTLER TOLEDO và phần mềm WTM, phục vụ cả hoạt động đo lường tại trạm lẫn công tác quản lý dữ liệu của nhà máy.

CẤU HÌNH TRẠM CÂN Ô TÔ 60 TẤN

Trạm cân tại Nhà máy Điện Rác Thăng Long sử dụng loadcell POWERCELL® PDX kết hợp đầu cân IND570. Dữ liệu khối lượng được đưa vào phần mềm WTM để quản lý cùng thông tin phương tiện và hồ sơ giao nhận.

Trong cấu hình này, mỗi thành phần đảm nhiệm một vai trò:

Sự kết hợp giữa thiết bị cân và phần mềm giúp hình thành hồ sơ cho từng lượt xe, thuận tiện cho nhân viên vận hành và bộ phận quản lý khi kiểm tra dữ liệu.

LOADCELL POWERCELL® PDX VÀ ĐẦU CÂN IND570

Loadcell POWERCELL® PDX cho trạm cân công nghiệp

POWERCELL® PDX là dòng cảm biến lực kỹ thuật số của METTLER TOLEDO được sử dụng trong dự án. Thiết bị đảm nhiệm việc chuyển đổi tải trọng trên bàn cân thành tín hiệu phục vụ xác định khối lượng xe.

Đối với trạm cân tại nhà máy xử lý chất thải, độ bền của cảm biến và khả năng duy trì tín hiệu ổn định là những yếu tố quan trọng. Môi trường ngoài trời, độ ẩm và hoạt động thường xuyên của phương tiện đặt ra yêu cầu cao đối với hệ thống đo lường.

Việc lựa chọn loadcell PDX hướng đến nâng cao độ tin cậy khi cân, đồng thời hỗ trợ công tác theo dõi tình trạng thiết bị và bảo trì trong quá trình khai thác.

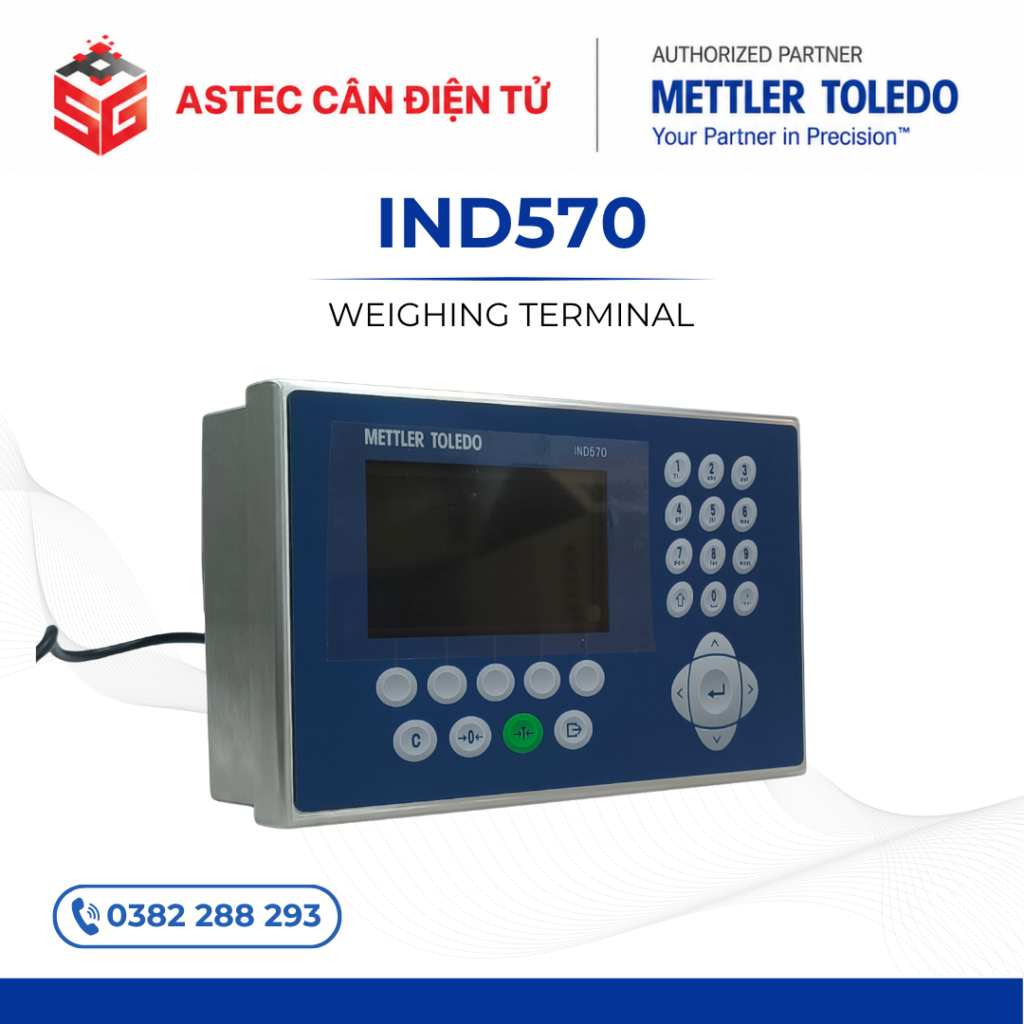

Đầu cân IND570 xử lý và hiển thị kết quả cân

Đầu cân METTLER TOLEDO IND570 tiếp nhận tín hiệu từ hệ thống loadcell, xử lý và hiển thị khối lượng để nhân viên theo dõi trong quá trình vận hành.

Tại dự án, đầu cân được kết nối với phần mềm WTM để đưa kết quả đo vào hồ sơ lượt cân. Nhờ đó, dữ liệu khối lượng được quản lý cùng biển số xe, thời gian và các thông tin giao nhận liên quan.

Cấu hình PDX – IND570 – WTM tạo sự liên kết giữa khâu đo lường và khâu quản lý, giảm thao tác nhập lại kết quả cân và hỗ trợ kiểm tra dữ liệu khi cần.

PHẦN MỀM QUẢN LÝ TRẠM CÂN WTM

WTM là phần mềm quản lý trạm cân do ASTEC phát triển, hỗ trợ ghi nhận, lưu trữ và khai thác dữ liệu cân ô tô. Trong ứng dụng tại nhà máy điện rác, phần mềm giúp tổ chức thông tin theo từng phương tiện và từng lượt giao nhận.

Quản lý khối lượng theo từng lượt xe

Phần mềm tiếp nhận kết quả từ đầu cân và quản lý các lần cân theo quy trình giao nhận. Với phương thức cân xe trước và sau khi giao hàng, hệ thống hỗ trợ xác định khối lượng chất thải từ chênh lệch giữa hai lần cân.

Hồ sơ lượt cân có thể bao gồm biển số, thời gian, khối lượng, đơn vị vận chuyển và thông tin hàng hóa. Dữ liệu được lưu trữ để phục vụ tra cứu, đối chiếu và lập báo cáo.

Nhận diện biển số và ghi nhận hình ảnh

Hệ thống camera kết hợp nhận diện biển số hỗ trợ ghi nhận thông tin phương tiện khi qua trạm cân. Hình ảnh được liên kết với dữ liệu lượt cân, tạo thêm cơ sở kiểm tra khi phát sinh chênh lệch hoặc cần xác minh giao nhận.

Việc kết hợp dữ liệu khối lượng với hình ảnh giúp nhà máy:

• Đối chiếu phương tiện với hồ sơ cân.
• Tra cứu lại hình ảnh theo lượt giao nhận.
• Hạn chế sai sót khi nhập biển số thủ công.
• Hỗ trợ phát hiện những tình huống bất thường tại khu vực cân.

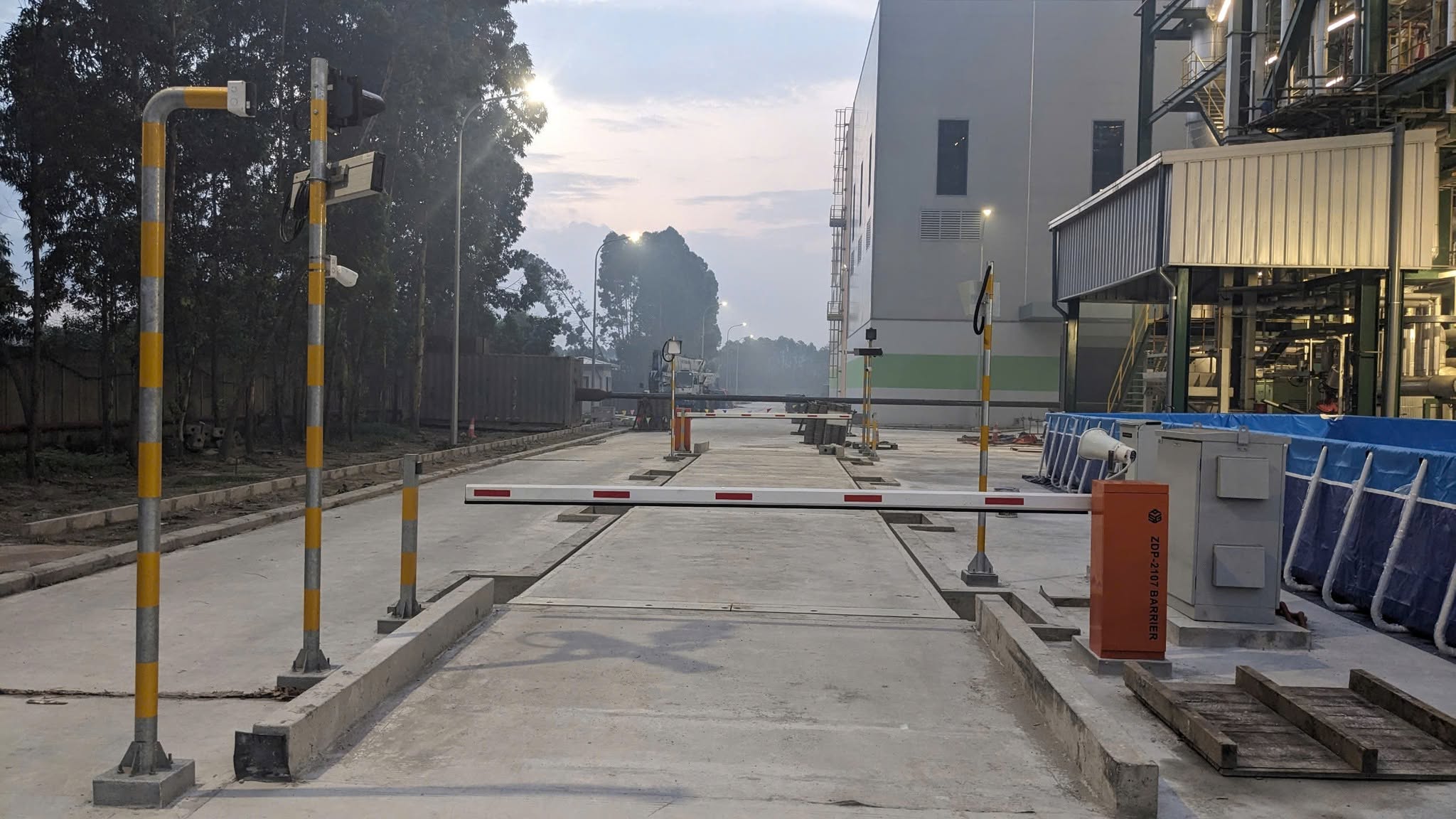

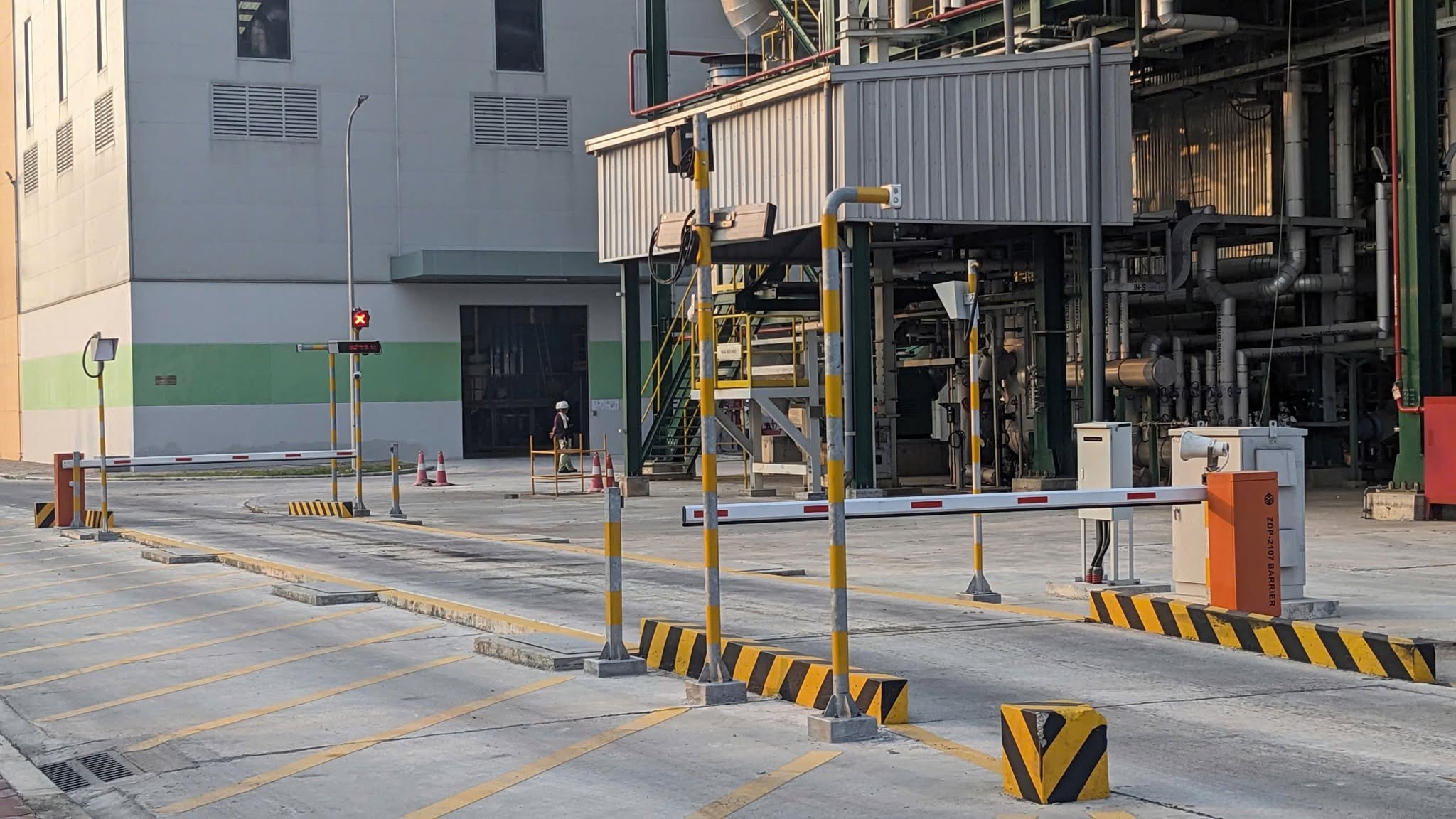

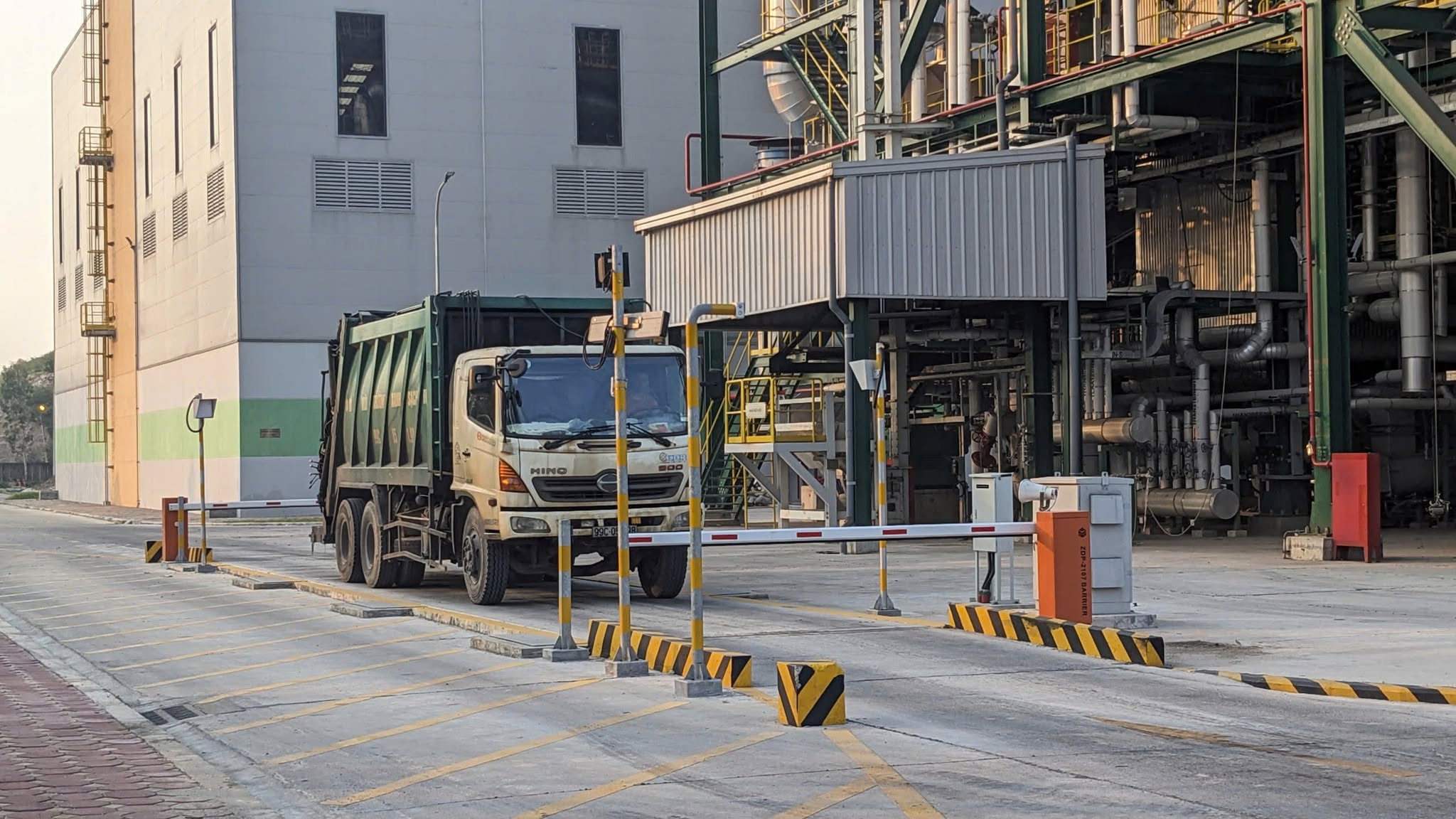

Hình ảnh: Camera giám sát khu vực trạm cân và hệ thống nhận diện biển số phương tiện.

Lập phiếu cân và tổng hợp báo cáo

WTM hỗ trợ lập phiếu cân từ dữ liệu đã ghi nhận, phục vụ xác nhận giao nhận và lưu hồ sơ. Theo cấu hình sử dụng, phiếu cân có thể bổ sung hình ảnh phương tiện để thuận tiện hơn khi đối chiếu.

Dữ liệu được tổng hợp theo thời gian, phương tiện hoặc đơn vị vận chuyển, giúp bộ phận quản lý theo dõi lượng chất thải tiếp nhận và kiểm tra lịch sử giao nhận.

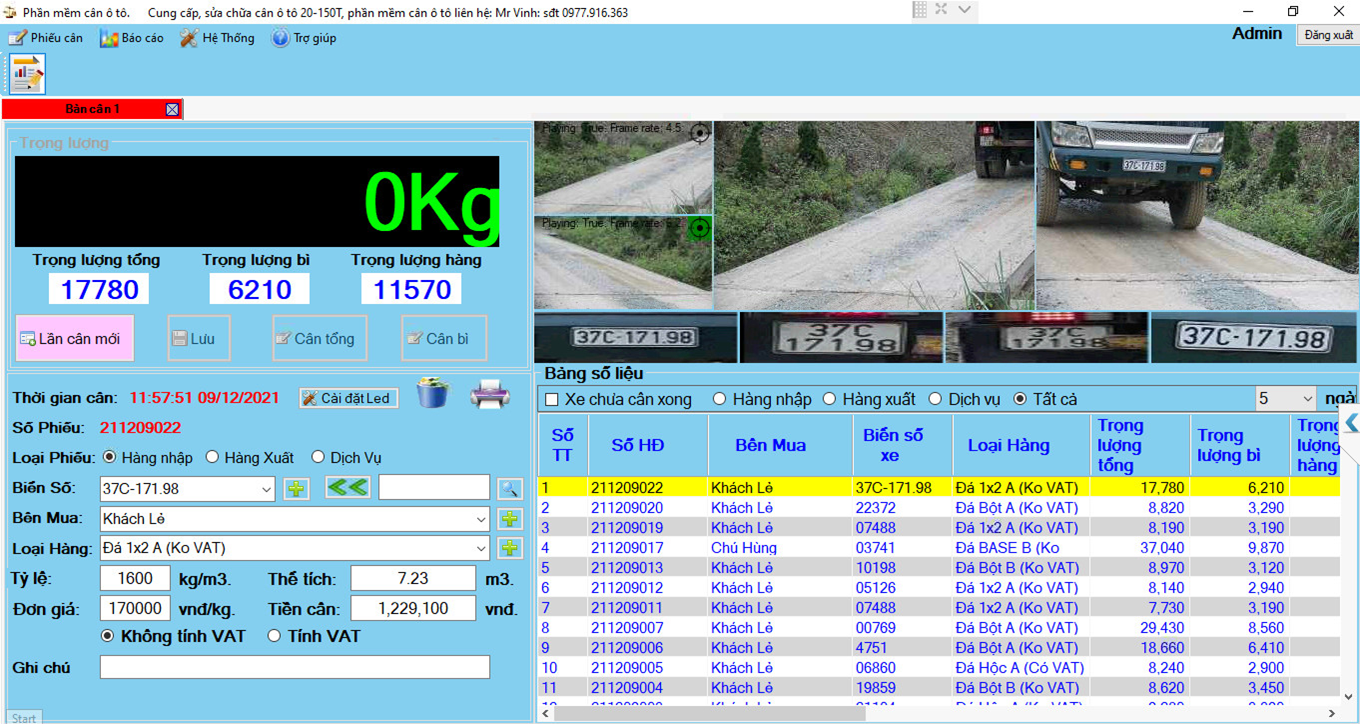

Hình ảnh: Phần mềm WTM quản lý dữ liệu lượt cân và đưa hình ảnh phương tiện vào phiếu cân.

Phân quyền và khả năng tích hợp

Phần mềm WTM hỗ trợ phân quyền theo vai trò sử dụng, giúp kiểm soát quyền truy cập và thao tác với dữ liệu.

Tùy theo cấu hình và nhu cầu của doanh nghiệp, giải pháp có thể mở rộng kết nối với hệ thống ERP, phần mềm kế toán, máy chủ quản lý hoặc các thiết bị ngoại vi như barrier, đầu đọc thẻ và đèn giao thông. Khả năng này tạo cơ sở để nhà máy tiếp tục phát triển hệ thống quản lý trạm cân khi nhu cầu vận hành thay đổi.

LỢI ÍCH ĐỐI VỚI HOẠT ĐỘNG VẬN HÀNH NHÀ MÁY

• Tự động hóa quy trình: Tự động nhận diện biển số xe và thông tin, đồng bộ cơ sở dữ liệu.
• Nâng cao quản trị nội bộ: Hạn chế phụ thuộc con người, tự động cảnh báo vị trí xe, chống gian lận.
• Quản lý từ xa: Theo dõi và xuất báo cáo hoạt động từ xa.
• Bảo mật cao: Phân quyền rõ ràng, lưu trữ tập trung trên máy chủ.

Kiểm soát khối lượng chất thải tiếp nhận

Trạm cân ô tô 60 tấn cung cấp dữ liệu khối lượng phục vụ theo dõi lượng chất thải đưa vào nhà máy. Đây là cơ sở để đối chiếu giao nhận và tổng hợp báo cáo đầu vào.

Tăng khả năng truy xuất dữ liệu

Thông tin phương tiện, thời gian, khối lượng và hình ảnh được quản lý theo lượt cân, giúp nhân viên tìm lại hồ sơ thuận tiện khi cần kiểm tra.

Giảm thao tác nhập liệu

Việc tiếp nhận kết quả từ đầu cân và hỗ trợ nhận diện biển số giúp giảm thao tác ghi chép, nhập lại dữ liệu, qua đó hạn chế sai sót trong quá trình vận hành.

Hỗ trợ giám sát và đối chiếu giao nhận

Camera và lịch sử cân cung cấp thêm thông tin để kiểm tra phương tiện, xác minh lượt giao nhận và xử lý những trường hợp có chênh lệch.

Tạo cơ sở cho quản lý tập trung

Dữ liệu cân được tổ chức trên phần mềm giúp nhà máy thuận tiện hơn trong việc tổng hợp sản lượng tiếp nhận, theo dõi hoạt động vận chuyển và khai thác thông tin phục vụ quản lý.

Dự án trạm cân 60 tấn tại Nhà máy Điện Rác Thăng Long thể hiện sự kết hợp giữa thiết bị đo lường METTLER TOLEDO và giải pháp phần mềm của ASTEC. Với loadcell POWERCELL® PDX, đầu cân IND570 và phần mềm WTM, hệ thống hỗ trợ nhà máy kiểm soát khối lượng chất thải, quản lý hồ sơ giao nhận và nâng cao tính minh bạch trong hoạt động tại trạm cân.
