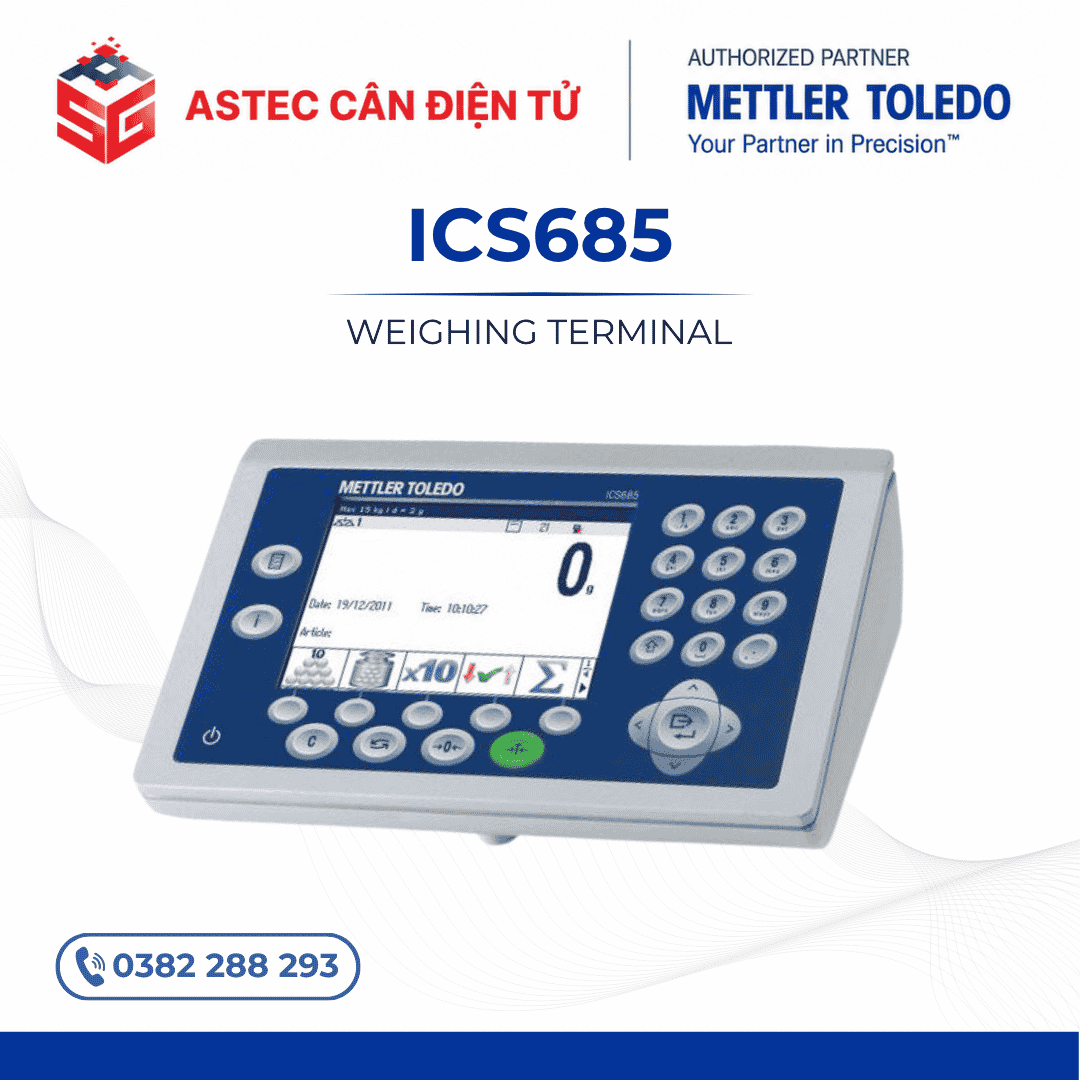

ĐẦU CÂN METTLER TOLEDO ICS685 – ĐIỀU KHIỂN CÂN, ĐẾM VÀ KIỂM TRA TRỌNG LƯỢNG

Đầu cân Mettler Toledo ICS685 là bộ chỉ thị cân công nghiệp đa chức năng, được thiết kế cho các quy trình sản xuất yêu cầu tốc độ xử lý nhanh, quản lý nhiều mã sản phẩm và kết nối đồng thời nhiều hệ thống cân. Thiết bị tích hợp các chức năng cân, đếm, cộng dồn, kiểm tra trọng lượng, định lượng, chiết rót và phân loại trên cùng một nền tảng.

ICS685 được trang bị màn hình màu TFT, bàn phím chữ và số, cơ sở dữ liệu lên đến 5.000 mã hàng cùng bộ nhớ giao dịch lớn. Thiết bị phù hợp với hoạt động sản xuất, kiểm tra chất lượng, đóng gói, quản lý kho và đếm linh kiện trong nhiều ngành công nghiệp.

MÀN HÌNH MÀU TFT HIỂN THỊ TRỰC QUAN

Đầu cân ICS685 sử dụng màn hình màu TFT có độ phân giải 320 × 240 pixel. Giao diện đồ họa giúp hiển thị rõ kết quả cân, trạng thái kiểm tra, thông tin sản phẩm và các hướng dẫn vận hành.

Công nghệ colorWeight® hỗ trợ nhận biết kết quả kiểm tra trọng lượng thông qua màu sắc. Người vận hành có thể nhanh chóng xác định sản phẩm đang ở trạng thái thiếu, đạt hoặc vượt mức mà không cần đọc nhiều thông tin trên màn hình.

Chiều cao chữ số đạt 25 mm hoặc 17 mm tùy theo chế độ hiển thị. Các hướng dẫn trực quan trên màn hình giúp đơn giản hóa thao tác và giảm sai sót khi nhiều nhân viên cùng sử dụng thiết bị.

BÀN PHÍM CHỮ VÀ SỐ DỄ VẬN HÀNH

ICS685 được trang bị bàn phím chữ và số, phù hợp với các ứng dụng cần nhập mã sản phẩm, tên hàng, giá trị bì hoặc thông tin giao dịch. Bề mặt bàn phím màng PET có khả năng chống trầy xước và tạo cảm giác phản hồi khi nhấn.

Các phím chức năng mềm có thể được cấu hình theo từng quy trình. Người vận hành có thể nhanh chóng truy cập những chức năng thường xuyên sử dụng mà không phải thực hiện nhiều bước cài đặt.

ICS685 hỗ trợ nhiều ngôn ngữ gồm tiếng Anh, Đức, Pháp, Ý, Tây Ban Nha, Trung Quốc, Bồ Đào Nha và Nhật Bản.

TÍCH HỢP NHIỀU ỨNG DỤNG CÂN CÔNG NGHIỆP

Đầu cân Mettler Toledo ICS685 được thiết kế để thực hiện nhiều ứng dụng trong hoạt động sản xuất:

• Cân cơ bản.
• Cân trung bình.
• Đếm số lượng sản phẩm.
• Cộng dồn khối lượng và số lượng.
• Kiểm tra trọng lượng thiếu, đạt hoặc vượt mức.
• Chia phần và định lượng.
• Chiết rót.
• Phân loại sản phẩm.
• Hiển thị ngày và giờ.
• In dữ liệu cân.
• Quản lý người dùng.
• Quản lý cơ sở dữ liệu sản phẩm.
• Lưu trữ giao dịch.

Khả năng tích hợp nhiều chức năng trên cùng một thiết bị giúp doanh nghiệp chuẩn hóa thao tác và giảm số lượng thiết bị điều khiển trong dây chuyền.

ĐẾM LINH KIỆN NHANH VÀ CHÍNH XÁC

ICS685 phù hợp với các ứng dụng đếm linh kiện, chi tiết cơ khí, phụ kiện điện tử và vật tư có số lượng lớn. Thiết bị sử dụng kết quả khối lượng để tính số lượng sản phẩm, giúp giảm thời gian đếm thủ công.

Khả năng kết nối nhiều bàn cân cho phép sử dụng một cân có độ chính xác cao để lấy mẫu và một cân tải trọng lớn để đếm số lượng. Cấu hình này giúp mở rộng phạm vi cân trong khi vẫn duy trì độ chính xác khi xác định khối lượng trung bình của từng sản phẩm.

KIỂM TRA TRỌNG LƯỢNG BẰNG COLORWEIGHT®

Trong ứng dụng kiểm tra trọng lượng, công nghệ colorWeight® sử dụng màu sắc trên màn hình để biểu thị trạng thái của sản phẩm. Nhân viên có thể nhận biết kết quả nhanh hơn, đặc biệt trong các dây chuyền có tần suất kiểm tra cao.

ICS685 hỗ trợ kiểm tra thiếu, đạt và vượt mức, phù hợp với:

• Kiểm tra khối lượng sản phẩm sau đóng gói.
• Kiểm tra số lượng chi tiết trong thùng.
• Kiểm soát lượng nguyên liệu cấp vào.
• Phân loại sản phẩm theo khối lượng.
• Hạn chế tình trạng đóng thiếu hoặc đóng thừa.

Việc phát hiện nhanh sản phẩm không đúng mục tiêu giúp giảm lãng phí nguyên liệu và hạn chế sản phẩm sai lệch đi sang công đoạn tiếp theo.

HỖ TRỢ ĐỊNH LƯỢNG, CHIA PHẦN VÀ CHIẾT RÓT

Đầu cân ICS685 có thể sử dụng trong các quy trình định lượng, chia phần và chiết rót. Người vận hành theo dõi giá trị khối lượng trên màn hình màu và điều chỉnh lượng vật liệu theo mức mục tiêu.

Thiết bị cũng có thể kết hợp với tùy chọn I/O kỹ thuật số để trao đổi tín hiệu với đèn báo, nút nhấn, van, thiết bị cấp liệu hoặc các bộ phận điều khiển bên ngoài. Khả năng này giúp ICS685 thích ứng với cả quy trình thủ công và bán tự động.

PHÂN LOẠI SẢN PHẨM THEO KHỐI LƯỢNG

Ứng dụng phân loại cho phép chia sản phẩm vào các nhóm dựa trên giá trị khối lượng. Kết quả phân loại được hiển thị trực quan, giúp người vận hành nhanh chóng đưa sản phẩm vào đúng nhóm.

Chức năng này phù hợp với các quy trình phân loại nguyên liệu, linh kiện, sản phẩm đóng gói hoặc hàng hóa có nhiều cấp khối lượng.

CƠ SỞ DỮ LIỆU LÊN ĐẾN 5.000 MÃ HÀNG

ICS685 tích hợp cơ sở dữ liệu có khả năng lưu trữ tối đa 5.000 mã hàng. Mỗi mã có thể gắn với dữ liệu phục vụ quy trình cân, đếm hoặc kiểm tra trọng lượng.

Khi chuyển đổi sản phẩm, người vận hành chỉ cần lựa chọn mã đã lưu thay vì nhập lại toàn bộ thông số. Điều này giúp rút ngắn thời gian cài đặt, duy trì sự nhất quán và giảm nguy cơ nhập sai dữ liệu.

Chức năng quản lý người dùng còn cho phép tổ chức quyền truy cập phù hợp với từng nhóm nhân viên, hỗ trợ kiểm soát thao tác và bảo vệ dữ liệu cài đặt.

BỘ NHỚ GIAO DỊCH LÊN ĐẾN 300.000 BẢN GHI

Đầu cân Mettler Toledo ICS685 được trang bị tiêu chuẩn bộ nhớ giao dịch với khả năng lưu trữ lên đến 300.000 bản ghi. Dữ liệu được lưu trong thiết bị để phục vụ tra cứu, quản lý chất lượng và theo dõi hoạt động sản xuất.

Thông tin cân có thể được quản lý trong cơ sở dữ liệu nội bộ, truyền sang máy tính hoặc xuất qua thiết bị lưu trữ USB tùy theo cấu hình giao tiếp.

KẾT NỐI TỐI ĐA 4 HỆ THỐNG CÂN

ICS685 hỗ trợ kết nối tối đa 4 hệ thống cân, tùy thuộc vào cấu hình giao diện được lựa chọn. Thiết bị tương thích với các nền tảng cân analog, SICS và IDNet của Mettler Toledo.

Đối với giao diện được lắp trực tiếp trên đầu cân, cấu hình có thể hỗ trợ tối đa:

• 2 nền tảng cân analog.
• 2 nền tảng cân IDNet.
• Hoặc kết hợp 1 cân analog và 1 cân IDNet.

Các hệ thống cân còn lại có thể được tích hợp theo cấu hình giao tiếp phù hợp. Khả năng quản lý nhiều cân giúp ICS685 đáp ứng các ứng dụng cần cân tham chiếu, cân đếm và cân tải trọng lớn trên cùng một trạm làm việc.

HIỆU SUẤT ĐO CAO CHO CÂN ANALOG

Khi kết nối với cân analog, đầu cân ICS685 hỗ trợ loadcell có độ nhạy từ 2 đến 3 mV/V và điện áp kích thích 3,3 VDC. Trở kháng kết nối tối thiểu là 87,5 Ω, tương đương cấu hình tối đa 4 loadcell 350 Ω trên một giao diện analog.

Độ phân giải của giao diện cân gồm:

• Tối đa 7.500e đối với ứng dụng được phê duyệt đo lường OIML.
• Tối đa 300.000d đối với ứng dụng không yêu cầu phê duyệt.
• Khoảng chia kiểm định tối thiểu 0,264 µV/e.

Khả năng xử lý độ phân giải cao giúp thiết bị đáp ứng các yêu cầu cân và đếm có độ chính xác cao trong sản xuất.

GIAO TIẾP LINH HOẠT VỚI HỆ THỐNG QUẢN LÝ

ICS685 có một cổng RS232 tiêu chuẩn và hỗ trợ thêm tối đa ba giao diện tùy chọn. Người dùng có thể lựa chọn các giao diện:

• RS232.
• RS422/RS485.
• USB Device.
• USB Host.
• Ethernet.
• WLAN.
• I/O kỹ thuật số.
• Giao diện kết nối cân thứ hai dạng analog hoặc kỹ thuật số.

Các giao diện này cho phép truyền dữ liệu đến máy tính, máy in, thiết bị lưu trữ hoặc hệ thống quản lý sản xuất. Dữ liệu trong đầu cân cũng có thể được theo dõi trên máy tính hoặc xuất qua USB để lưu trữ và xử lý.

THIẾT KẾ NHÔM ĐÚC CHẮC CHẮN

Vỏ đầu cân ICS685 được chế tạo bằng nhôm đúc với kích thước 248,5 × 164 × 78 mm. Kết cấu nhỏ gọn giúp thiết bị dễ dàng bố trí trên bàn, chân đỡ hoặc gắn tường.

Khối lượng tịnh khoảng 2 kg và khối lượng đóng gói khoảng 2,5 kg. Phụ kiện lắp đặt có thể bao gồm chân đỡ cao 330 mm, giá treo tường và vỏ bảo vệ đầu cân.

Phiên bản sử dụng nguồn điện AC đạt cấp bảo vệ IP65, phù hợp với nhiều môi trường sản xuất công nghiệp. Phiên bản sử dụng pin thay thế đạt cấp bảo vệ IP5x.

NGUỒN ĐIỆN AC HOẶC PIN TÍCH HỢP

ICS685 sử dụng nguồn điện 100–240 V, tần số 50–60 Hz và dòng điện 300 mA. Dây nguồn tiêu chuẩn có chiều dài khoảng 2,5 m.

Thiết bị hỗ trợ tùy chọn pin tích hợp. Thời gian hoạt động liên tục tham khảo:

• Khoảng 22 giờ khi kết nối một cảm biến cân strain gauge.
• Khoảng 14 giờ khi kết nối một cảm biến cân MonoBloc®.

Thời gian hoạt động có thể giảm khi lắp thêm các tùy chọn như WLAN. Pin có tuổi thọ thiết kế khoảng 500 đến 1.000 chu kỳ sạc và xả.

Ngoài ra, có thể sử dụng bộ chuyển đổi nguồn để vận hành thiết bị với nguồn điện một chiều từ 9 đến 28 VDC.

PHÊ DUYỆT ĐO LƯỜNG QUỐC TẾ

Đầu cân Mettler Toledo ICS685 đáp ứng các phê duyệt OIML, NTEP, CE, CSA và nhiều phê duyệt đo lường tại từng thị trường. Thiết bị phù hợp với cả hệ thống cân giao dịch và hệ thống cân kiểm soát nội bộ trong sản xuất.

Phạm vi nhiệt độ hoạt động theo cấp chính xác:

• Class III: từ -10°C đến +40°C đối với cảm biến strain gauge.
• Class II: từ +10°C đến +30°C đối với cảm biến MonoBloc®.

Độ ẩm tương đối tối đa là 85% tại nhiệt độ đến 40°C.

THÔNG SỐ KỸ THUẬT ĐẦU CÂN ICS685

ỨNG DỤNG CỦA ĐẦU CÂN METTLER TOLEDO ICS685

Đầu cân ICS685 phù hợp với nhiều quy trình sản xuất và kiểm soát chất lượng:

• Cân bàn và cân sàn công nghiệp.
• Cân đếm linh kiện.
• Kiểm tra trọng lượng sản phẩm.
• Định lượng và chia phần.
• Chiết rót thủ công hoặc bán tự động.
• Phân loại sản phẩm theo khối lượng.
• Cộng dồn khối lượng và số lượng.
• Quản lý nhiều mã sản phẩm.
• Hệ thống cân kết nối máy tính và máy in.
• Trạm cân sử dụng nhiều nền tảng cân.

Với màn hình màu TFT, công nghệ colorWeight®, cơ sở dữ liệu 5.000 mã hàng, bộ nhớ 300.000 giao dịch và khả năng kết nối tối đa 4 hệ thống cân, đầu cân Mettler Toledo ICS685 là giải pháp phù hợp cho các doanh nghiệp cần tăng tốc độ thao tác, giảm sai sót và quản lý dữ liệu cân hiệu quả.
