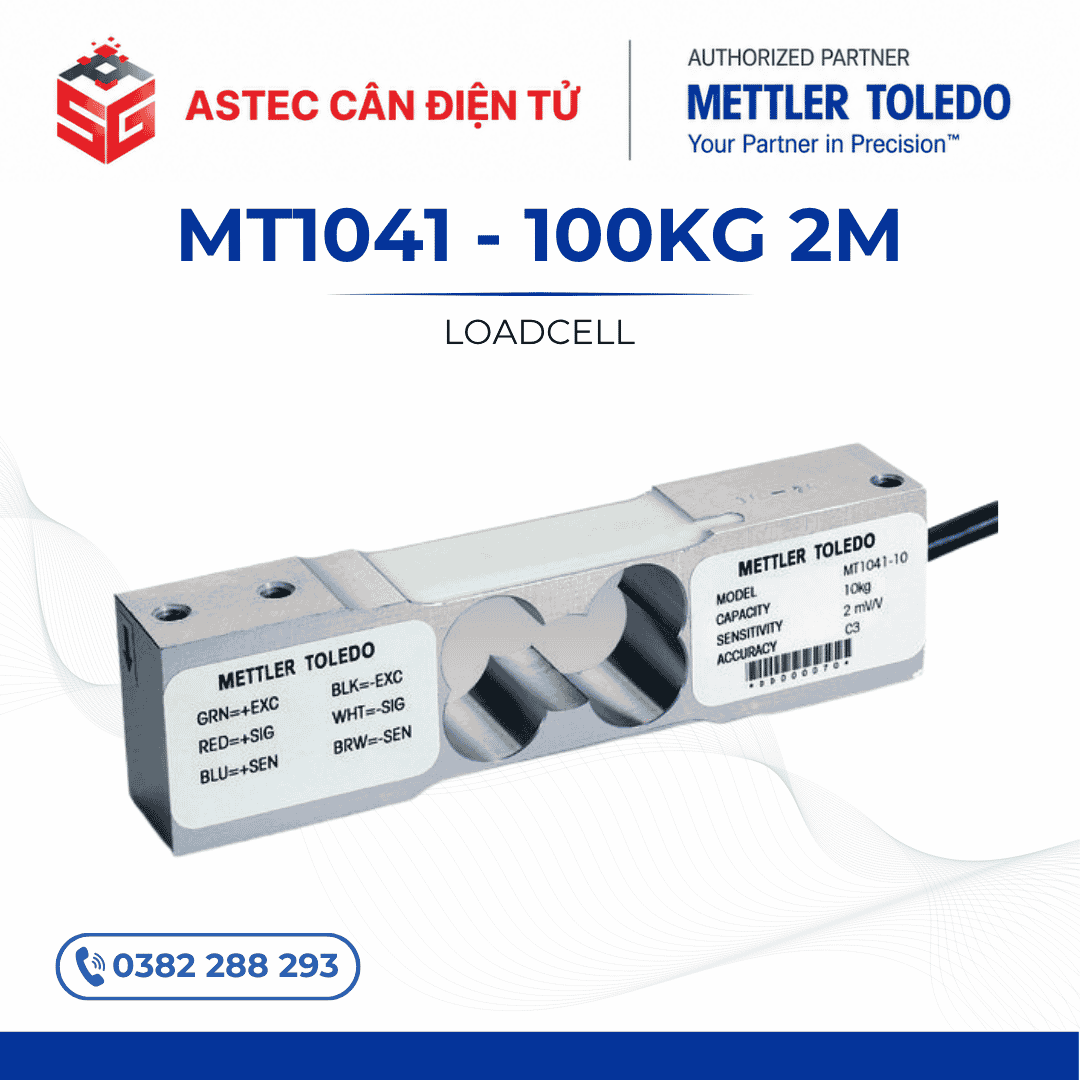

LOADCELL METTLER TOLEDO MT1041 – LOADCELL ĐƠN ĐIỂM OIML C3 TẢI TRỌNG 10–100 KG

Loadcell Mettler Toledo MT1041 là cảm biến tải trọng đơn điểm được thiết kế cho cân bàn, cân tính tiền, cân đóng gói và các hệ thống cân công nghiệp có tải trọng từ 10 đến 100 kg. Thiết kế thấp, nhỏ gọn cùng khả năng bù tải lệch tâm giúp một loadcell có thể nâng đỡ toàn bộ mặt bàn cân có kích thước lên đến 400 × 400 mm.

MT1041 được chế tạo bằng hợp kim nhôm thụ động hóa, đạt cấp bảo vệ IP67 và cấp chính xác OIML R60 C3. Sản phẩm phù hợp với các nhà sản xuất cân cần một giải pháp dễ tích hợp, độ chính xác ổn định và có nhiều phê duyệt đo lường quốc tế.

LOADCELL ĐƠN ĐIỂM CHO BÀN CÂN ĐẾN 400 × 400 MM

Mettler Toledo MT1041 thuộc dòng loadcell single point, cho phép sử dụng một cảm biến duy nhất để nâng đỡ mặt bàn cân. Khả năng bù sai số lệch tâm giúp loadcell duy trì kết quả trong giới hạn cho phép khi hàng hóa không được đặt chính xác tại tâm bàn cân.

Kích thước mặt bàn cân tối đa được khuyến nghị là 400 × 400 mm. Đây là kích thước phù hợp với nhiều loại cân bàn, cân đóng gói, cân bán lẻ và thiết bị cân tích hợp trong máy.

Thiết kế đơn điểm giúp đơn giản hóa kết cấu cơ khí vì hệ thống không cần sử dụng nhiều loadcell và hộp nối. Việc lắp đặt, hiệu chỉnh và bảo trì cũng thuận tiện hơn.

DẢI TẢI TRỌNG TỪ 10 ĐẾN 100 KG

Loadcell MT1041 được cung cấp với bảy mức tải trọng danh định:

• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 50 kg.
• 75 kg.
• 100 kg.

Các mức tải nhỏ phù hợp với cân tính tiền, cân kiểm tra và cân định lượng sản phẩm. Các phiên bản 50–100 kg có thể sử dụng cho cân bàn công nghiệp, cân đóng gói hoặc các hệ thống cân tích hợp cần phạm vi tải lớn hơn.

Dải tải trọng đa dạng giúp nhà sản xuất lựa chọn đúng phiên bản theo tải trọng tối đa, giá trị độ chia và kích thước bàn cân.

BÙ TẢI LỆCH TÂM THEO OIML R76

Khi hàng hóa được đặt tại các vị trí khác nhau trên mặt bàn, lực truyền xuống loadcell có thể thay đổi. MT1041 được hiệu chỉnh bù tải lệch tâm để hạn chế sai số phát sinh do vị trí đặt vật.

Sai số tải lệch tâm theo R76-1 của loadcell đạt 0,0049% tải trọng tác dụng trên mỗi centimet. Khả năng này giúp bàn cân duy trì độ chính xác khi sản phẩm được đặt ở giữa, gần cạnh hoặc tại các góc của mặt bàn.

Đây là đặc tính quan trọng đối với cân bán lẻ và cân đóng gói, nơi người vận hành thường đặt sản phẩm nhanh mà không căn chính xác vị trí.

CẤP CHÍNH XÁC OIML R60 C3

Loadcell Mettler Toledo MT1041 đạt cấp chính xác OIML R60 C3 với số khoảng chia kiểm định tối đa 3.000e. Hệ số Y đạt 10.000, phù hợp với nhiều cấu hình cân thương mại và cân công nghiệp.

Sai số tổng hợp do ảnh hưởng của độ phi tuyến và độ trễ không vượt quá 0,016% tải trọng danh định. Sai số lặp lại không vượt quá 0,01% tải trọng tác dụng.

Độ trễ trong 30 phút và khả năng hồi phục tín hiệu sau khi loại bỏ tải đều không vượt quá 0,0167% tải trọng tác dụng. Các thông số này giúp loadcell duy trì kết quả ổn định giữa nhiều lần cân.

PHÊ DUYỆT NTEP 5.000 KHOẢNG CHIA

Ngoài OIML C3, MT1041 còn đạt phê duyệt NTEP Class III S và Class III M với số khoảng chia tối đa 5.000d.

Phê duyệt NTEP giúp cảm biến đáp ứng yêu cầu của nhiều ứng dụng cân thương mại và tạo điều kiện thuận lợi khi sử dụng sản phẩm cho các hệ thống cân cung cấp tại nhiều thị trường.

MT1041 cũng có chứng nhận đo lường châu Âu, hỗ trợ nhà sản xuất cân xây dựng những sản phẩm đáp ứng các yêu cầu pháp lý tương ứng.

THIẾT KẾ NHÔM THỤ ĐỘNG HÓA

Phần tử đàn hồi của MT1041 được chế tạo bằng hợp kim nhôm đã qua xử lý thụ động hóa. Bề mặt được xử lý giúp tăng khả năng chống ăn mòn, phù hợp với nhiều môi trường sản xuất và cân bán lẻ thông thường.

Thiết kế bằng nhôm mang lại các ưu điểm:

• Khối lượng nhẹ.
• Kích thước nhỏ gọn.
• Dễ tích hợp vào khung cân.
• Đáp ứng tốt các mức tải từ 10 đến 100 kg.
• Tối ưu chi phí chế tạo cân thành phẩm.
• Tạo kiểu dáng bàn cân thấp và gọn.

Khối lượng danh định của cảm biến khoảng 0,9 kg, thuận tiện khi lắp đặt bên trong cân bàn hoặc thiết bị đóng gói.

THIẾT KẾ THẤP, DỄ TÍCH HỢP

MT1041 có chiều dài tổng thể 150 mm và chiều cao khoảng 40 mm. Thiết kế thấp giúp giảm chiều cao tổng thể của bàn cân, tạo bề ngoài gọn gàng và thuận tiện khi đưa sản phẩm lên mặt bàn.

Loadcell sử dụng lỗ ren M6 × 1 với chiều dài ren ăn khớp 12 mm. Mô-men siết danh định của vít lắp đặt là 10 Nm. Kết cấu lắp đặt đơn giản giúp cảm biến dễ dàng tích hợp vào nhiều mẫu khung cân khác nhau.

CẤP BẢO VỆ IP67

Loadcell Mettler Toledo MT1041 sử dụng kết cấu đổ kín và đạt cấp bảo vệ IP67, đồng thời đáp ứng NEMA 6/6P.

Cấp bảo vệ này giúp hạn chế bụi và nước xâm nhập vào khu vực strain gauge và mạch điện. Nhờ đó, sản phẩm phù hợp với cân bàn, cân đóng gói và thiết bị cân đặt trong nhiều môi trường công nghiệp.

Cáp tín hiệu được chế tạo bằng PVC và kết nối trực tiếp với loadcell. Các phiên bản đặt hàng có lựa chọn cáp dài 2 m hoặc 6 m, phù hợp với nhiều cách bố trí đầu cân và hộp điều khiển.

KHẢ NĂNG CHỊU QUÁ TẢI TĨNH ĐẾN 150%

MT1041 có giới hạn tải an toàn bằng 150% tải trọng danh định, tương đương khả năng chịu quá tải tĩnh thêm 50% mà không làm ảnh hưởng đến hiệu suất cân theo điều kiện quy định.

Các giới hạn cơ học của loadcell gồm:

• Giới hạn tải an toàn: 150% tải trọng danh định.
• Giới hạn tải phá hủy: 300% tải trọng danh định.
• Tải ngang an toàn: 100% tải trọng danh định.
• Tải động an toàn: 70% tải trọng danh định.
• Tuổi thọ mỏi: trên 1.000.000 chu kỳ tại tải trọng danh định.

Khả năng chịu quá tải hỗ trợ bảo vệ cảm biến khi hàng hóa được đặt mạnh lên bàn cân hoặc khối lượng thực tế tạm thời vượt tải trọng sử dụng thông thường.

TÍN HIỆU ĐẦU RA 2 MV/V

Loadcell Mettler Toledo MT1041 có tín hiệu đầu ra danh định 2 ± 0,2 mV/V. Điện áp kích thích khuyến nghị từ 5 đến 15 V AC/DC và điện áp kích thích tối đa là 20 V.

Điện trở kích thích đạt 410 ± 10 Ω, trong khi điện trở đầu ra đạt 350 ± 4 Ω. Điện trở cách điện lớn hơn 5.000 MΩ tại 50 VDC và điện áp đánh thủng lớn hơn 500 VAC.

Cấu hình cáp có các đường cấp nguồn, tín hiệu và Sense, giúp loadcell kết nối với nhiều loại đầu cân và bộ chuyển đổi tín hiệu analog.

HOẠT ĐỘNG TRONG DẢI NHIỆT ĐỘ RỘNG

MT1041 có dải nhiệt độ bù từ -10°C đến +40°C. Trong khoảng nhiệt độ này, ảnh hưởng của nhiệt độ đến điểm 0 và độ nhạy được kiểm soát theo thông số kỹ thuật.

Dải nhiệt độ hoạt động từ -40°C đến +65°C, trong khi nhiệt độ bảo quản an toàn từ -40°C đến +80°C. Khả năng làm việc trong phạm vi nhiệt độ rộng giúp sản phẩm đáp ứng nhiều điều kiện vận hành trong công nghiệp.

PHÊ DUYỆT ATEX CHO KHU VỰC NGUY HIỂM

Loadcell Mettler Toledo MT1041 có các phê duyệt ATEX cho môi trường có khí và bụi dễ cháy:

• ATEX Zone 1 và Zone 2.
• ATEX Zone 21 và Zone 22.

Các chứng nhận này mở rộng phạm vi sử dụng của MT1041 trong các hệ thống cân thuộc ngành hóa chất, chế biến nguyên liệu và các khu vực sản xuất có yêu cầu phòng chống cháy nổ.

ỨNG DỤNG TRONG CÂN ĐÓNG GÓI

Với thiết kế nhỏ gọn và khả năng bù tải lệch tâm, MT1041 phù hợp để tích hợp vào máy đóng gói và thiết bị định lượng. Loadcell có thể đo khối lượng sản phẩm, kiểm tra lượng nguyên liệu hoặc cung cấp tín hiệu cân cho bộ điều khiển.

Dải tải từ 10 đến 100 kg giúp sản phẩm đáp ứng nhiều loại bao bì, thùng chứa và sản phẩm đóng gói khác nhau. Độ chính xác OIML C3 hỗ trợ duy trì độ ổn định của quá trình kiểm tra và định lượng.

ỨNG DỤNG TRONG CÂN BÁN LẺ VÀ CÂN BÀN

MT1041 là giải pháp phù hợp cho cân tính tiền, cân bán lẻ và cân bàn nhỏ. Một loadcell duy nhất có thể nâng đỡ toàn bộ mặt bàn kích thước 400 × 400 mm, giúp giảm số lượng linh kiện và đơn giản hóa quá trình sản xuất cân.

Khả năng cân chính xác tại nhiều vị trí trên bàn giúp người dùng thao tác nhanh hơn mà vẫn duy trì kết quả trong giới hạn cho phép.

THÔNG SỐ KỸ THUẬT LOADCELL MT1041

ỨNG DỤNG CỦA LOADCELL METTLER TOLEDO MT1041

Loadcell MT1041 phù hợp với nhiều thiết bị cân:

• Cân tính tiền.
• Cân bán lẻ.
• Cân bàn điện tử.
• Cân đóng gói.
• Cân kiểm tra trọng lượng.
• Cân định lượng.
• Máy chiết rót.
• Thiết bị cân tích hợp.
• Cân kiểm soát trong dây chuyền sản xuất.
• Hệ thống cân tại khu vực được phân loại nguy hiểm.

Với thiết kế đơn điểm, khả năng bù tải lệch tâm, mặt bàn cân đến 400 × 400 mm và cấp chính xác OIML C3, loadcell Mettler Toledo MT1041 là giải pháp phù hợp cho các hệ thống cân tải trọng từ 10 đến 100 kg yêu cầu kết cấu nhỏ gọn và độ ổn định cao.
