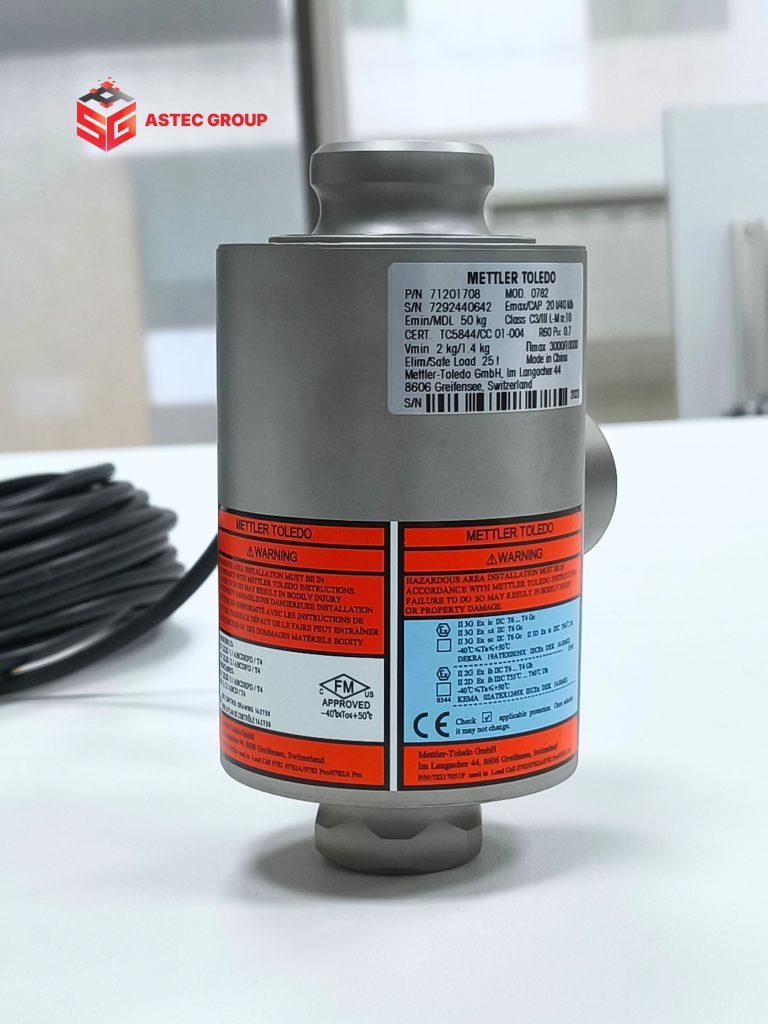

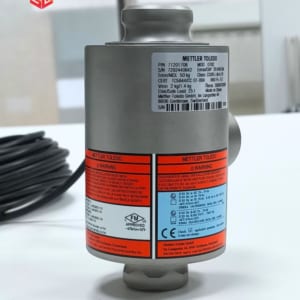

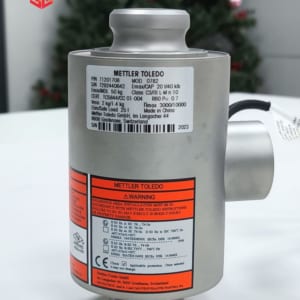

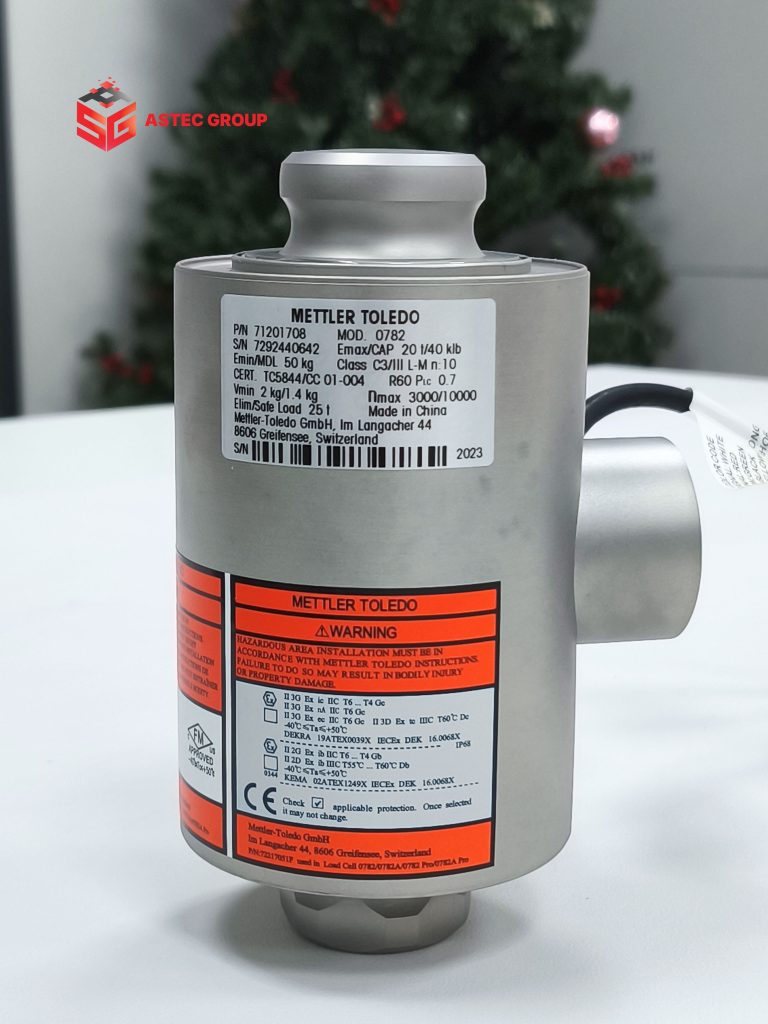

LOADCELL METTLER TOLEDO 0782 – CẢM BIẾN TẢI TRỌNG NÉN ĐẾN 300 TẤN

Loadcell Mettler Toledo 0782 là cảm biến tải trọng dạng nén có dải tải trọng lớn, được thiết kế cho cân ô tô, cân toa xe đường sắt, cân bồn, cân silo và các hệ thống cân công nghiệp tải trọng cao. Sản phẩm có các mức tải từ 20 tấn đến 300 tấn, đáp ứng cả nhu cầu lắp đặt hệ thống cân mới và thay thế loadcell trong các trạm cân đang vận hành.

Với kết cấu hàn kín, cấp bảo vệ IP68 và khả năng chịu tải cao, loadcell 0782 duy trì hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Các phiên bản từ 20 đến 100 tấn đạt cấp chính xác OIML C3 và được phê duyệt NTEP Class IIILM 10.000d, phù hợp với nhiều ứng dụng cân thương mại và cân giao dịch.

LOADCELL DẠNG NÉN CHO HỆ THỐNG CÂN TẢI TRỌNG LỚN

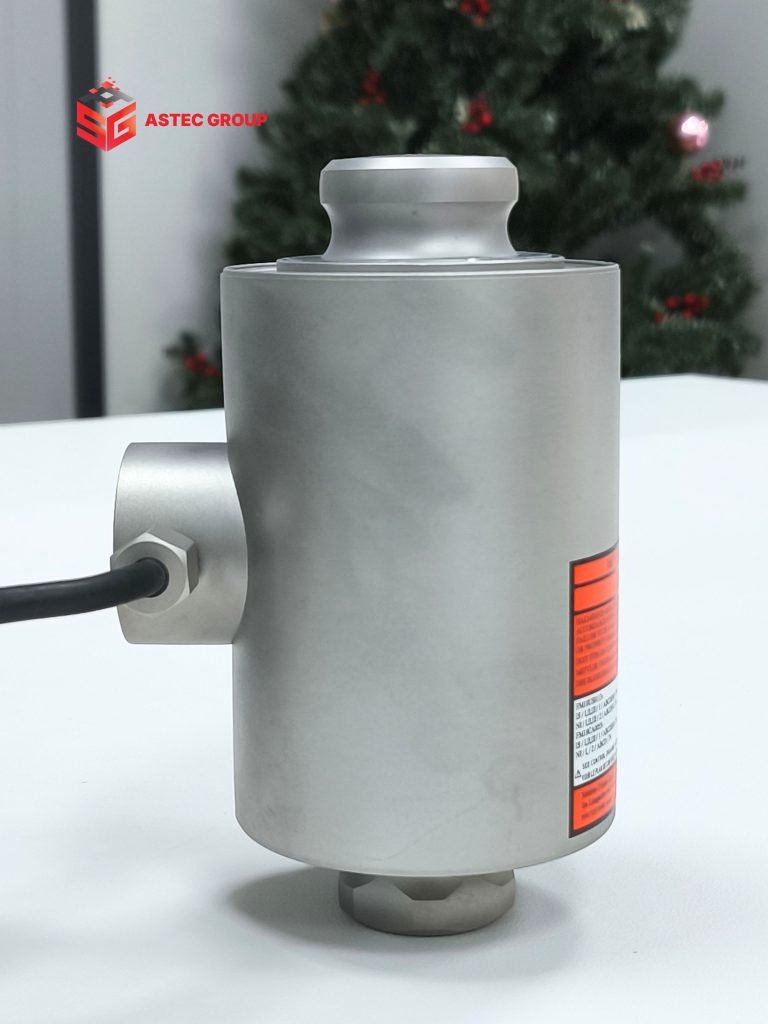

Mettler Toledo 0782 hoạt động theo nguyên lý đo lực nén, thích hợp lắp đặt bên dưới bàn cân, bồn chứa, silo hoặc các kết cấu cần xác định tải trọng lớn. Thiết kế dạng trụ giúp lực tác động được truyền trực tiếp qua loadcell, hỗ trợ duy trì độ ổn định và độ lặp lại của kết quả đo.

Loadcell 0782 có sáu mức tải trọng danh định:

• 20 tấn.
• 30 tấn.
• 50 tấn.
• 100 tấn.
• 200 tấn.
• 300 tấn.

Dải tải trọng rộng giúp người dùng lựa chọn cấu hình phù hợp với quy mô và tổng tải trọng của từng hệ thống cân.

ỨNG DỤNG TRONG CÂN Ô TÔ VÀ CÂN TOA XE

Loadcell Mettler Toledo 0782 được thiết kế cho các ứng dụng cân phương tiện có tải trọng lớn như cân ô tô và cân toa xe đường sắt. Sản phẩm có thể được sử dụng khi chế tạo trạm cân mới hoặc thay thế loadcell trên các hệ thống cân cũ nhằm cải thiện hiệu suất hoạt động.

Khả năng chịu tải động an toàn đến 70% tải trọng danh định phù hợp với đặc điểm phương tiện thường xuyên di chuyển lên và xuống bàn cân. Giới hạn tải an toàn bằng 125% tải trọng danh định và giới hạn tải phá hủy đến 300% giúp tăng khả năng bảo vệ cảm biến trước các tình huống quá tải ngoài dự kiến.

GIẢI PHÁP CHO CÂN BỒN VÀ CÂN SILO

Với dải tải trọng từ 20 đến 300 tấn, loadcell 0782 phù hợp để cân các bồn chứa và silo có dung tích lớn. Thiết kế kín, cấp bảo vệ IP68 và khả năng làm việc trong phạm vi nhiệt độ rộng giúp sản phẩm đáp ứng yêu cầu vận hành ngoài trời hoặc trong khu vực sản xuất có độ ẩm và bụi cao.

Loadcell có thể kết hợp với module cân GAGEMOUNT của Mettler Toledo đối với các mức tải từ 20 đến 100 tấn. Module này bổ sung cơ cấu treo, kiểm soát chuyển động và chống lật, đồng thời cung cấp tấm lắp phía trên và phía dưới để đơn giản hóa quá trình lắp đặt.

GAGEMOUNT có lựa chọn thép carbon mạ niken hoặc thép không gỉ, phù hợp với nhiều điều kiện môi trường khác nhau.

KẾT CẤU HÀN KÍN, CẤP BẢO VỆ IP68

Loadcell Mettler Toledo 0782 sử dụng kết cấu hàn kín, giúp bảo vệ các bộ phận đo bên trong trước ảnh hưởng của độ ẩm và bụi. Sản phẩm đạt cấp bảo vệ IP68 và NEMA 6/6P, thích hợp với các hệ thống cân lắp đặt ngoài trời hoặc thường xuyên tiếp xúc với điều kiện môi trường khắc nghiệt.

Các phiên bản từ 20 đến 200 tấn sử dụng phần tử đàn hồi bằng thép không gỉ. Phiên bản 300 tấn sử dụng phần tử đàn hồi bằng thép 4340. Vỏ và đầu cáp được chế tạo bằng thép không gỉ, tăng khả năng bảo vệ và độ bền của cảm biến.

ĐỘ CHÍNH XÁC OIML C3

Các phiên bản loadcell 0782 từ 20 đến 100 tấn đạt cấp chính xác OIML R60 C3 với số khoảng chia kiểm định tối đa 3.000. Những phiên bản này đồng thời được phê duyệt NTEP Class IIILM với số khoảng chia tối đa 10.000d.

Sai số tổng hợp của các phiên bản từ 20 đến 100 tấn không vượt quá 0,018% tải trọng danh định. Sai số lặp lại không vượt quá 0,01% tải trọng tác dụng, hỗ trợ duy trì tính ổn định giữa các lần cân.

Tín hiệu đầu ra danh định 2 ± 0,1% mV/V giúp loadcell dễ dàng kết nối với hộp nối và đầu cân tương thích trong hệ thống cân analog.

HOẠT ĐỘNG ỔN ĐỊNH TRONG DẢI NHIỆT ĐỘ RỘNG

Loadcell Mettler Toledo 0782 có dải nhiệt độ bù từ -10°C đến +40°C. Phạm vi nhiệt độ vận hành từ -40°C đến +65°C và nhiệt độ bảo quản an toàn từ -40°C đến +80°C.

Khả năng hoạt động trong dải nhiệt độ rộng giúp cảm biến phù hợp với trạm cân ô tô ngoài trời, cân bồn, cân silo và các hệ thống cân tại nhà máy có điều kiện nhiệt độ thay đổi theo môi trường.

ĐỘ BỀN CƠ HỌC CAO

Loadcell 0782 được thiết kế cho các ứng dụng công nghiệp tải trọng lớn với tuổi thọ mỏi trên 1.000.000 chu kỳ tại tải trọng danh định. Khả năng chịu tải của sản phẩm gồm:

• Giới hạn tải an toàn: 125% tải trọng danh định.
• Giới hạn tải phá hủy: 300% tải trọng danh định.
• Tải động an toàn: 70% tải trọng danh định.
• Hướng đo lực: lực nén.

Các đặc tính này giúp cảm biến duy trì độ bền trong hệ thống cân có tần suất sử dụng cao và thường xuyên chịu tác động từ phương tiện hoặc vật liệu tải trọng lớn.

PHÙ HỢP VỚI KHU VỰC NGUY HIỂM

Loadcell Mettler Toledo 0782 có các phê duyệt ATEX cho Zone 1/2 và Zone 21/22. Sản phẩm cũng có chứng nhận Factory Mutual cho Class I, II và III, Division 1.

Nhờ các chứng nhận an toàn quốc tế, loadcell có thể được lựa chọn cho các hệ thống cân trong ngành hóa chất, năng lượng, chế biến nguyên liệu và các khu vực có yêu cầu kiểm soát nguy cơ cháy nổ.

NGUỒN KÍCH THÍCH VÀ TÍN HIỆU ỔN ĐỊNH

Điện áp kích thích khuyến nghị của loadcell 0782 nằm trong khoảng từ 5 đến 15 V AC/DC, với điện áp kích thích tối đa 20 V. Điện trở đầu ra đạt 1.000 ± 3 Ω, trong khi điện trở kích thích đạt 1.160 ± 10 Ω đối với các phiên bản từ 20 đến 100 tấn.

Điện trở cách điện lớn hơn 5.000 MΩ tại 50 VDC và điện áp đánh thủng lớn hơn 500 VAC hỗ trợ bảo vệ tín hiệu trong quá trình vận hành.

CÁP TÍN HIỆU THEO TỪNG MỨC TẢI

Loadcell Mettler Toledo 0782 sử dụng cáp PVC có đường kính 5,8 mm. Chiều dài cáp được cung cấp theo từng nhóm tải trọng:

• Phiên bản 20–100 tấn: cáp dài 13 m.
• Phiên bản 200 tấn: cáp dài 20 m.
• Phiên bản 300 tấn: cáp dài 30 m.

Cáp 6 dây có đường Sense giúp bù ảnh hưởng do thay đổi điện trở dây dẫn, hỗ trợ duy trì độ ổn định của tín hiệu khi khoảng cách kết nối dài.

THÔNG SỐ KỸ THUẬT LOADCELL METTLER TOLEDO 0782

ỨNG DỤNG CỦA LOADCELL 0782

Loadcell Mettler Toledo 0782 được sử dụng trong nhiều hệ thống cân tải trọng lớn như:

• Trạm cân ô tô.
• Cân xe tải và xe chuyên dụng.
• Cân toa xe đường sắt.
• Cân bồn công nghiệp.
• Cân silo chứa nguyên liệu.
• Hệ thống cân phễu tải trọng lớn.
• Cân trong nhà máy hóa chất và năng lượng.
• Hệ thống cân lắp đặt ngoài trời.
• Thay thế loadcell cho các trạm cân cũ.
• Hệ thống cân trong khu vực có yêu cầu phòng chống cháy nổ.

Với dải tải trọng đến 300 tấn, kết cấu hàn kín, cấp bảo vệ IP68 và nhiều phê duyệt quốc tế, loadcell Mettler Toledo 0782 là giải pháp phù hợp cho các hệ thống cân công nghiệp yêu cầu độ bền, độ ổn định và khả năng chịu tải cao.
