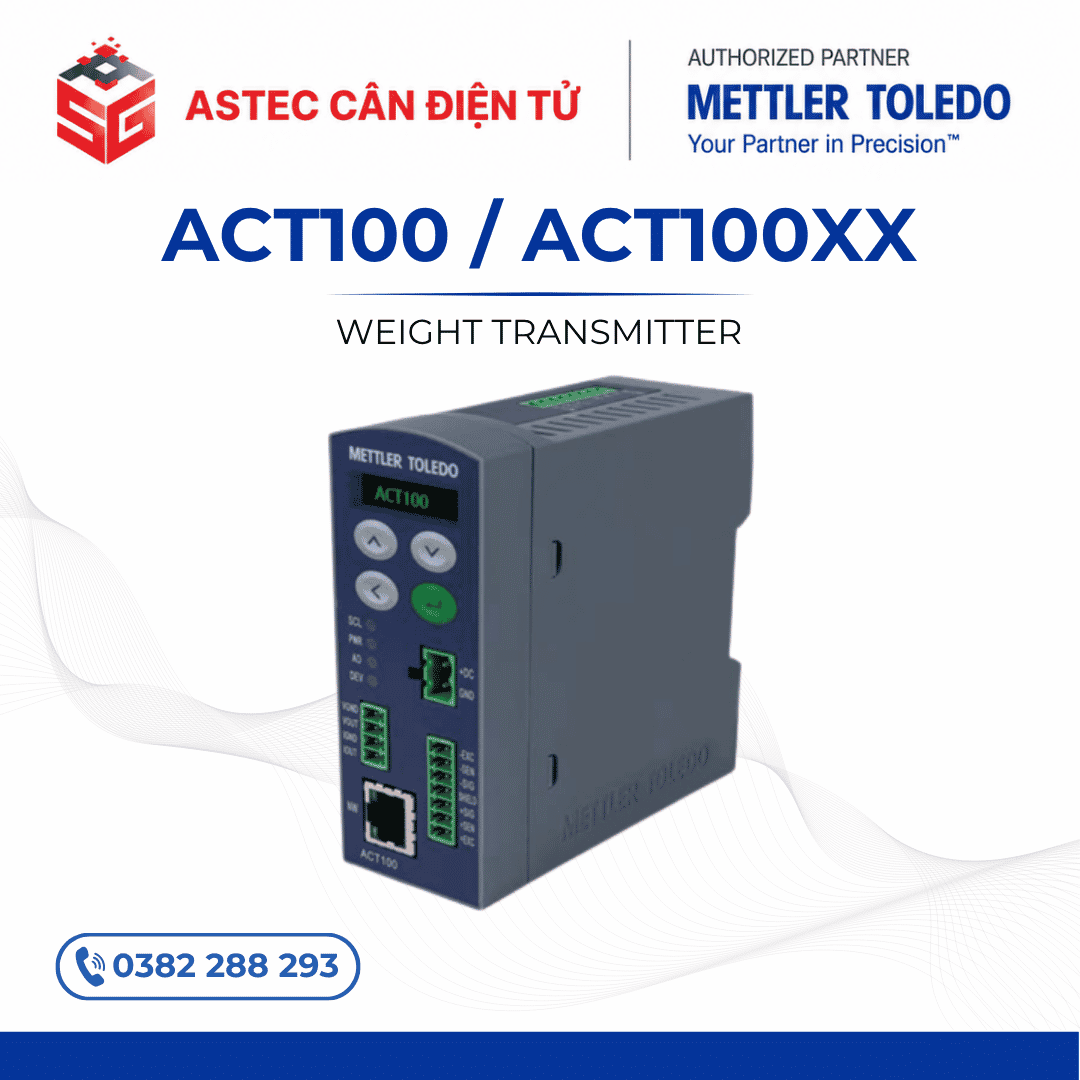

BỘ TRUYỀN TÍN HIỆU CÂN METTLER TOLEDO ACT100 / ACT100XX

ACT100 và ACT100xx là bộ truyền tín hiệu cân dạng gắn thanh DIN của METTLER TOLEDO, được thiết kế để kết nối loadcell analog với PLC, DCS hoặc hệ thống điều khiển máy. Thiết bị chuyển đổi tín hiệu trọng lượng thành tín hiệu analog 4–20 mA hoặc 0–10 V với tốc độ cập nhật lên đến 200 Hz, phù hợp cho các ứng dụng cân, định lượng và tự động hóa cần phản hồi nhanh.

ACT100 có thiết kế nhỏ gọn, tích hợp màn hình OLED, bàn phím, Ethernet TCP/IP, webserver và I/O kỹ thuật số. Phiên bản ACT100xx bổ sung các chứng nhận dành cho khu vực nguy hiểm theo ATEX, IECEx và FM.

Truyền dữ liệu cân nhanh với tốc độ 200 Hz

ACT100 có tốc độ cập nhật 200 lần mỗi giây, giúp tín hiệu trọng lượng được truyền nhanh đến PLC hoặc DCS. Khả năng phản hồi này phù hợp với các hệ thống định lượng tốc độ cao, cân kiểm tra, chiết rót, đóng gói và điều khiển máy tự động.

Theo tài liệu METTLER TOLEDO, tốc độ cập nhật 200 Hz có thể cung cấp lưu lượng dữ liệu cân cao hơn đến 10 lần so với một số thiết bị truyền tín hiệu thông thường, qua đó hỗ trợ nâng cao năng suất vận hành.

Thiết bị sử dụng bộ lọc số TraxDSP low-pass, cho phép điều chỉnh tần số góc từ 1 đến 20 Hz. Người vận hành có thể cân bằng giữa tốc độ phản hồi và độ ổn định của tín hiệu tùy theo đặc điểm rung động của từng hệ thống.

Đầu ra analog đa dạng, độ phân giải 16 bit

ACT100 hỗ trợ nhiều loại tín hiệu đầu ra analog:

• 4–20 mA.
• 0–20 mA.
• 0–24 mA.
• 0–5 V.
• 0–10 V.

Đầu ra analog có độ phân giải 16 bit, đáp ứng khả năng truyền tín hiệu trọng lượng đến PLC, DCS, bộ điều khiển hoặc thiết bị ghi dữ liệu. Tín hiệu 4–20 mA và 0–10 V được cập nhật ở tốc độ 200 Hz, phù hợp với những quy trình cần điều khiển nhanh và liên tục.

Khi xảy ra lỗi, ACT100 có thể sử dụng mức 24 mA để báo hiệu tình trạng bất thường. Các điểm I/O cũng có thể được ánh xạ theo điều kiện lỗi, giúp hệ thống điều khiển nhanh chóng nhận biết và xử lý sự cố.

Dễ dàng cấu hình bằng màn hình hoặc webserver

ACT100 được trang bị màn hình OLED màu xanh và bàn phím bốn phím ngay trên thiết bị. Màn hình có thể hiển thị tối đa bảy chữ số cùng các thông tin như:

• Giá trị trọng lượng.
• Đơn vị cân.
• Trạng thái Gross/Net.
• Trạng thái chuyển động.
• Điểm zero.
• Tình trạng thiết bị và đầu ra analog.

Bốn đèn LED gồm SCL, PWR, AO và DEV cho phép người vận hành kiểm tra nhanh trạng thái cân, nguồn điện, đầu ra analog và thiết bị.

Ngoài thao tác trực tiếp, ACT100 còn tích hợp webserver thông qua Ethernet TCP/IP RJ45. Người dùng có thể cài đặt, kiểm tra trạng thái và hỗ trợ bảo trì từ xa bằng trình duyệt web mà không cần phần mềm cấu hình riêng. Thiết kế này giúp rút ngắn thời gian lắp đặt và xử lý sự cố.

Kết nối loadcell analog linh hoạt

ACT100 được thiết kế cho các hệ thống sử dụng loadcell strain-gauge analog. Thiết bị hỗ trợ:

• Tối đa 4 loadcell 350 Ω.
• Tín hiệu đầu vào từ 1–4 mV/V.
• Một hệ thống cân.
• Điện áp kích thích loadcell 5 VDC.
• Hiệu chuẩn Zero/Span.
• Tuyến tính hóa tối đa năm điểm.
• Hiệu chuẩn từng bước.
• Chức năng điều chỉnh không dùng quả cân CalFree™.

Khả năng kết nối trực tiếp với loadcell analog giúp ACT100 phù hợp với cân bàn, cân bồn, cân phễu, cân silo, cân định lượng và nhiều hệ thống đo lực sử dụng cảm biến strain-gauge.

I/O kỹ thuật số phục vụ điều khiển tự động

ACT100 được tích hợp ba đầu vào và hai đầu ra kỹ thuật số, hỗ trợ thực hiện các chức năng điều khiển trực tiếp tại thiết bị.

Ba đầu vào có thể được cấu hình cho các lệnh:

• Clear Tare.
• Tare.
• Zero.
• Start Setpoint.
• Abort Setpoint.

Hai đầu ra có thể được gán cho nhiều trạng thái như:

• Center of Zero.
• Comparator.
• Fault.
• Motion.
• Net.
• Over Capacity.
• Under Zero.
• Fast Feed.
• Fine Feed.
• Analog Output Over Range.
• Analog Output Under Range.

Nhờ các I/O này, ACT100 có thể tham gia trực tiếp vào quy trình định lượng nhanh/chậm, cảnh báo quá tải hoặc điều khiển thiết bị ngoại vi mà không phụ thuộc hoàn toàn vào PLC.

Thiết kế nhỏ gọn, lắp đặt trên thanh DIN

ACT100 có kích thước chỉ 40 × 110 × 100 mm, trong đó chiều rộng 40 mm giúp tiết kiệm không gian trong tủ điện. Vỏ thiết bị làm bằng nhựa công nghiệp chắc chắn, lắp trên thanh DIN và sử dụng đầu nối nhanh với cơ cấu tiếp địa tự động ba điểm.

Thiết bị có cấp bảo vệ IP20, Type 1, phù hợp lắp trong tủ điện hoặc khu vực được bảo vệ. Nguồn hoạt động từ 12–30 VDC, công suất tiêu thụ thông thường 4,1 W và công suất tỏa nhiệt dưới 5 W.

Điểm khác biệt giữa ACT100 và ACT100xx

Hai phiên bản có các chức năng đo lường, tốc độ cập nhật, đầu ra analog, màn hình và kết nối cơ bản tương tự nhau. Điểm khác biệt chính nằm ở chứng nhận khu vực nguy hiểm.

Tiêu chí	ACT100	ACT100xx
Tốc độ cập nhật	200 Hz	200 Hz
Đầu ra analog	4–20 mA, 0–20 mA, 0–24 mA, 0–5 V, 0–10 V	Tương tự ACT100
Ethernet và webserver	Có	Có
Màn hình OLED và bàn phím	Có	Có
Chứng nhận an toàn sản phẩm	UL, cUL, CE, FCC	UL, cUL, CE, FCC
Chứng nhận khu vực nguy hiểm	Không	ATEX, IECEx và FM
Mã đặt hàng	30529619	30529621

ACT100xx có các chứng nhận liên quan đến ATEX Zone 2/22, IECEx và FM Division 2. Việc lựa chọn vị trí lắp đặt và phương án đấu nối phải tuân thủ đúng chứng nhận, hướng dẫn của nhà sản xuất và yêu cầu an toàn tại công trình.

Thông số kỹ thuật ACT100 / ACT100xx

Thông số	Giá trị
Loại thiết bị	Bộ truyền tín hiệu cân
Kiểu lắp đặt	Thanh DIN
Kích thước	40 × 110 × 100 mm
Khối lượng vận chuyển	0,6 kg
Cấp bảo vệ	IP20, Type 1
Tốc độ cập nhật	200 Hz
Bộ lọc số	TraxDSP, điều chỉnh 1–20 Hz
Đầu ra analog	4–20 mA, 0–20 mA, 0–24 mA, 0–5 V, 0–10 V
Độ phân giải đầu ra	16 bit
Giao diện dịch vụ	Ethernet TCP/IP RJ45, webserver
Loại cảm biến	Loadcell analog strain-gauge
Số loadcell	Tối đa 4 loadcell 350 Ω
Tín hiệu đầu vào	1–4 mV/V
Số hệ thống cân	1
Điện áp kích thích loadcell	5 VDC
Hiệu chuẩn	Zero/Span, tuyến tính hóa 5 điểm, Step, CalFree™
Màn hình	OLED màu xanh
Khả năng hiển thị	Tối đa 7 chữ số
Bàn phím	4 phím
Đầu vào kỹ thuật số	3
Đầu ra kỹ thuật số	2
Nguồn cấp	12–30 VDC
Công suất hoạt động	4,1 W
Công suất tỏa nhiệt	Dưới 5 W
Nhiệt độ vận hành	-10 đến 50°C
Nhiệt độ dùng cho ứng dụng pháp lý thương mại	-10 đến 40°C
Nhiệt độ lưu trữ	-40 đến 60°C
Độ ẩm	10–90%, không ngưng tụ
Chứng nhận ACT100xx	ATEX, IECEx, FM

Cấu hình hệ thống tự động hóa

Sơ đồ tại trang 3 của datasheet minh họa một cấu hình gồm nhiều module cân SWB505 kết nối về hộp nối, sau đó truyền tín hiệu đến ACT100xx. Thiết bị kết nối máy tính qua Ethernet TCP/IP để cấu hình bằng webserver, đồng thời truyền tín hiệu 4–20 mA hoặc 0–10 V đến PLC. Hệ thống sử dụng nguồn 24 VDC.

Cấu hình này cho thấy ACT100/ACT100xx đóng vai trò trung gian giữa hệ thống loadcell và bộ điều khiển tự động, giúp chuyển đổi tín hiệu trọng lượng thành tín hiệu công nghiệp tiêu chuẩn.

Ứng dụng của bộ truyền tín hiệu ACT100

ACT100 và ACT100xx phù hợp cho:

• Cân bồn, cân phễu và cân silo.
• Hệ thống định lượng nguyên liệu.
• Máy chiết rót và đóng gói.
• Cân kiểm tra trên dây chuyền.
• Điều khiển cấp liệu nhanh và chậm.
• Đo lực bằng loadcell strain-gauge.
• Kết nối cân với PLC hoặc DCS.
• Giám sát trọng lượng trong hệ thống tự động hóa.
• Ứng dụng khu vực nguy hiểm với phiên bản ACT100xx phù hợp.

Giải pháp truyền tín hiệu cân nhanh và nhỏ gọn

METTLER TOLEDO ACT100 / ACT100xx là giải pháp phù hợp cho các hệ thống cần chuyển đổi tín hiệu loadcell analog sang 4–20 mA hoặc 0–10 V với tốc độ cao. Thiết bị nổi bật với tốc độ cập nhật 200 Hz, đầu ra 16 bit, webserver tích hợp, màn hình OLED, I/O kỹ thuật số và thiết kế rộng chỉ 40 mm.

ACT100 phù hợp với các ứng dụng công nghiệp thông thường, trong khi ACT100xx đáp ứng thêm nhu cầu triển khai tại các hệ thống có yêu cầu chứng nhận khu vực nguy hiểm. Hai phiên bản giúp đơn giản hóa quá trình tích hợp cân với PLC, nâng cao khả năng giám sát và hỗ trợ bảo trì hệ thống thuận tiện hơn.
