DỰ ÁN LẮP ĐẶT TRẠM CÂN Ô TÔ 60 TẤN METTLER TOLEDO TẠI NHÀ MÁY XI MĂNG CHINFON HẢI PHÒNG

ASTEC Cân Điện Tử đã triển khai trạm cân ô tô điện tử 60 tấn tại Nhà máy Xi măng Chinfon Hải Phòng, sử dụng bàn cân nhập khẩu Mettler Toledo VTS302, kích thước rộng 3,4 m × dài 10 m. Hệ thống kết hợp 06 loadcell kỹ thuật số POWERCELL® PDX 30T và đầu cân IND570, phục vụ công tác cân xe vận chuyển nguyên liệu và thành phẩm của nhà máy.

Dự án hướng đến việc nâng cao độ tin cậy của dữ liệu khối lượng, đáp ứng nhu cầu cân xe thường xuyên và duy trì tính ổn định của thiết bị trong môi trường sản xuất xi măng.

NHU CẦU CÂN XE TẠI NHÀ MÁY XI MĂNG CHINFON

Trong hoạt động sản xuất xi măng, trạm cân ô tô là một mắt xích quan trọng trong quy trình tiếp nhận nguyên liệu và xuất hàng. Dữ liệu cân là cơ sở để xác định khối lượng hàng hóa, đối chiếu chứng từ và hỗ trợ quản lý xuất nhập tại nhà máy.

Hệ thống cân cần đáp ứng đồng thời nhiều yêu cầu: mức tải phù hợp với phương tiện vận chuyển, kết quả cân ổn định, thiết bị bền bỉ và thuận tiện cho việc kiểm tra, bảo trì. Môi trường có bụi, độ ẩm và xe tải hoạt động thường xuyên cũng đặt ra yêu cầu cao đối với việc lựa chọn thiết bị và tổ chức lắp đặt.

Với dự án tại Chinfon Hải Phòng, ASTEC triển khai trạm cân ô tô 60 tấn Mettler Toledo theo cấu hình đồng bộ, kết hợp bàn cân, cảm biến lực kỹ thuật số và đầu cân công nghiệp.

THÔNG SỐ KỸ THUẬT TRẠM CÂN Ô TÔ 60 TẤN

Mức cân tối đa của toàn hệ thống là 60 tấn. Tải trọng danh định của từng loadcell là thông số riêng của cảm biến, không được cộng trực tiếp để xác định mức cân cho phép của trạm cân.

BÀN CÂN NHẬP KHẨU METTLER TOLEDO VTS302 KÍCH THƯỚC 3,4 × 10 M

Dự án sử dụng bàn cân nhập khẩu VTS302 của Mettler Toledo, có chiều rộng 3,4 m và chiều dài 10 m. Đây là bộ phận trực tiếp tiếp nhận phương tiện và truyền tải trọng xuống hệ thống cảm biến lực.

Kích thước bàn cân được bố trí theo nhu cầu của dự án và loại phương tiện sử dụng tại nhà máy. Trong quá trình cân, xe cần dừng đúng vị trí, các bánh xe phải nằm hoàn toàn trên bàn cân và tổng khối lượng không vượt mức cân tối đa 60 tấn.

Bàn cân VTS302 kết hợp với 06 loadcell PDX 30T và đầu cân IND570 tạo thành cấu hình đo lường đồng bộ. Khi phương tiện dừng trên bàn cân, các cảm biến tiếp nhận tải trọng và truyền dữ liệu đến đầu cân để xử lý, hiển thị kết quả.

Việc sử dụng bàn cân nhập khẩu với model xác định rõ ràng cũng thuận tiện cho quản lý hồ sơ thiết bị, kiểm tra kỹ thuật và tổ chức bảo trì trong quá trình sử dụng.

06 LOADCELL POWERCELL® PDX 30T – THÀNH PHẦN QUAN TRỌNG CỦA HỆ THỐNG

Tìm hiểu thêm về cảm biến lực PDX 30T Mettler Toledo.

Trạm cân được trang bị 06 loadcell kỹ thuật số POWERCELL® PDX 30T Mettler Toledo. Các cảm biến tiếp nhận tải trọng từ bàn cân và truyền dữ liệu đến đầu cân để xử lý, hiển thị khối lượng xe.

Đối với hệ thống cân ô tô trong nhà máy xi măng, cảm biến lực cần duy trì tín hiệu ổn định khi làm việc trong điều kiện có bụi, độ ẩm và tác động cơ học từ phương tiện lên xuống bàn cân. Cấu hình sử dụng loadcell kỹ thuật số PDX được lựa chọn nhằm đáp ứng những yêu cầu vận hành này.

Các đặc điểm đáng chú ý của giải pháp PDX gồm:

• Truyền dữ liệu kỹ thuật số: hỗ trợ duy trì độ ổn định của tín hiệu trong hệ thống cân.
• Kết nối không sử dụng hộp cộng tín hiệu truyền thống: giảm các điểm đấu nối trung gian.
• Hỗ trợ chẩn đoán tình trạng thiết bị: thuận tiện cho việc kiểm tra và xác định vị trí cần xử lý.
• Thiết kế phục vụ cân xe tải: phù hợp với hệ thống cân công nghiệp có tần suất sử dụng thường xuyên.

Khả năng kiểm tra tình trạng cảm biến giúp bộ phận kỹ thuật chủ động hơn trong công tác bảo trì, hạn chế việc phải kiểm tra toàn bộ hệ thống khi phát sinh bất thường.

ĐẦU CÂN IND570 – HIỂN THỊ VÀ XỬ LÝ DỮ LIỆU KHỐI LƯỢNG

Xem thông tin thiết bị tại đầu cân IND570 Mettler Toledo.

Đầu cân Mettler Toledo IND570 đảm nhiệm chức năng tiếp nhận tín hiệu từ hệ thống loadcell, xử lý và hiển thị kết quả cân cho người vận hành.

Trong quy trình cân xe tại nhà máy, đầu cân là điểm giao tiếp trực tiếp giữa thiết bị đo lường và nhân viên phụ trách trạm cân. Việc hiển thị rõ ràng và thao tác thuận tiện hỗ trợ quá trình ghi nhận, kiểm tra và đối chiếu khối lượng hàng hóa.

IND570 cũng hỗ trợ các phương án kết nối với máy tính và hệ thống quản lý dữ liệu cân. Tùy phiên bản, cấu hình truyền thông và phần mềm đi kèm, thiết bị có thể phục vụ nhu cầu trao đổi dữ liệu với các hệ thống quản lý của doanh nghiệp.

Các chức năng này tạo cơ sở để tổ chức quy trình cân và lưu trữ thông tin có hệ thống. Phạm vi tích hợp cụ thể được xác định theo cấu hình thiết bị và yêu cầu triển khai tại từng nhà máy.

GIÁ TRỊ CỦA HỆ THỐNG CÂN ĐỐI VỚI HOẠT ĐỘNG NHÀ MÁY

HỖ TRỢ KIỂM SOÁT KHỐI LƯỢNG NGUYÊN LIỆU VÀ THÀNH PHẨM

Trạm cân ô tô 60 tấn phục vụ việc xác định khối lượng phương tiện và hàng hóa trong quy trình xuất nhập. Khi thực hiện cân xe trước và sau khi nhận hoặc giao hàng, nhà máy có cơ sở xác định khối lượng hàng thực tế để đối chiếu với chứng từ.

Dữ liệu cân được ghi nhận đầy đủ cũng hỗ trợ tổng hợp sản lượng và theo dõi hoạt động vận chuyển.

ĐÁP ỨNG NHU CẦU VẬN HÀNH TRONG MÔI TRƯỜNG CÔNG NGHIỆP

Cấu hình thiết bị đồng bộ Mettler Toledo được lựa chọn nhằm đáp ứng nhu cầu sử dụng thường xuyên tại nhà máy. Sự kết hợp giữa loadcell PDX và đầu cân IND570 hướng đến việc duy trì độ ổn định của hệ thống trong quá trình cân xe.

Để bảo đảm kết quả cân tin cậy, hệ thống cần được sử dụng đúng mức tải, kiểm tra định kỳ và duy trì điều kiện làm việc phù hợp tại khu vực bàn cân.

THUẬN TIỆN CHO KIỂM TRA VÀ BẢO TRÌ

Khả năng chẩn đoán của hệ thống cảm biến kỹ thuật số hỗ trợ bộ phận kỹ thuật kiểm tra tình trạng thiết bị và khoanh vùng nguyên nhân khi có dấu hiệu bất thường.

Cùng với việc vệ sinh khu vực bàn cân và kiểm tra các bộ phận cơ khí, công tác bảo trì định kỳ góp phần duy trì khả năng vận hành ổn định của trạm cân.

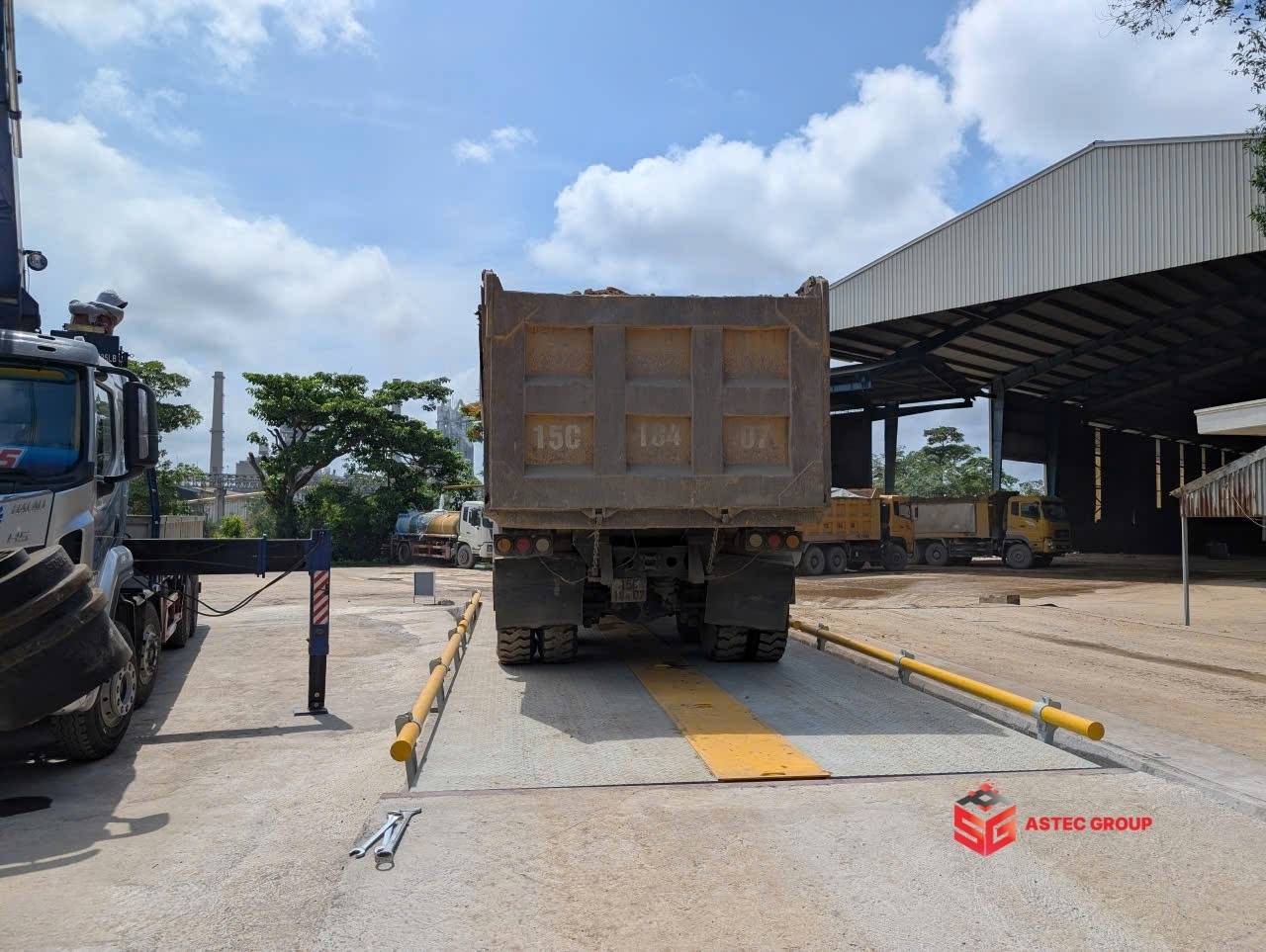

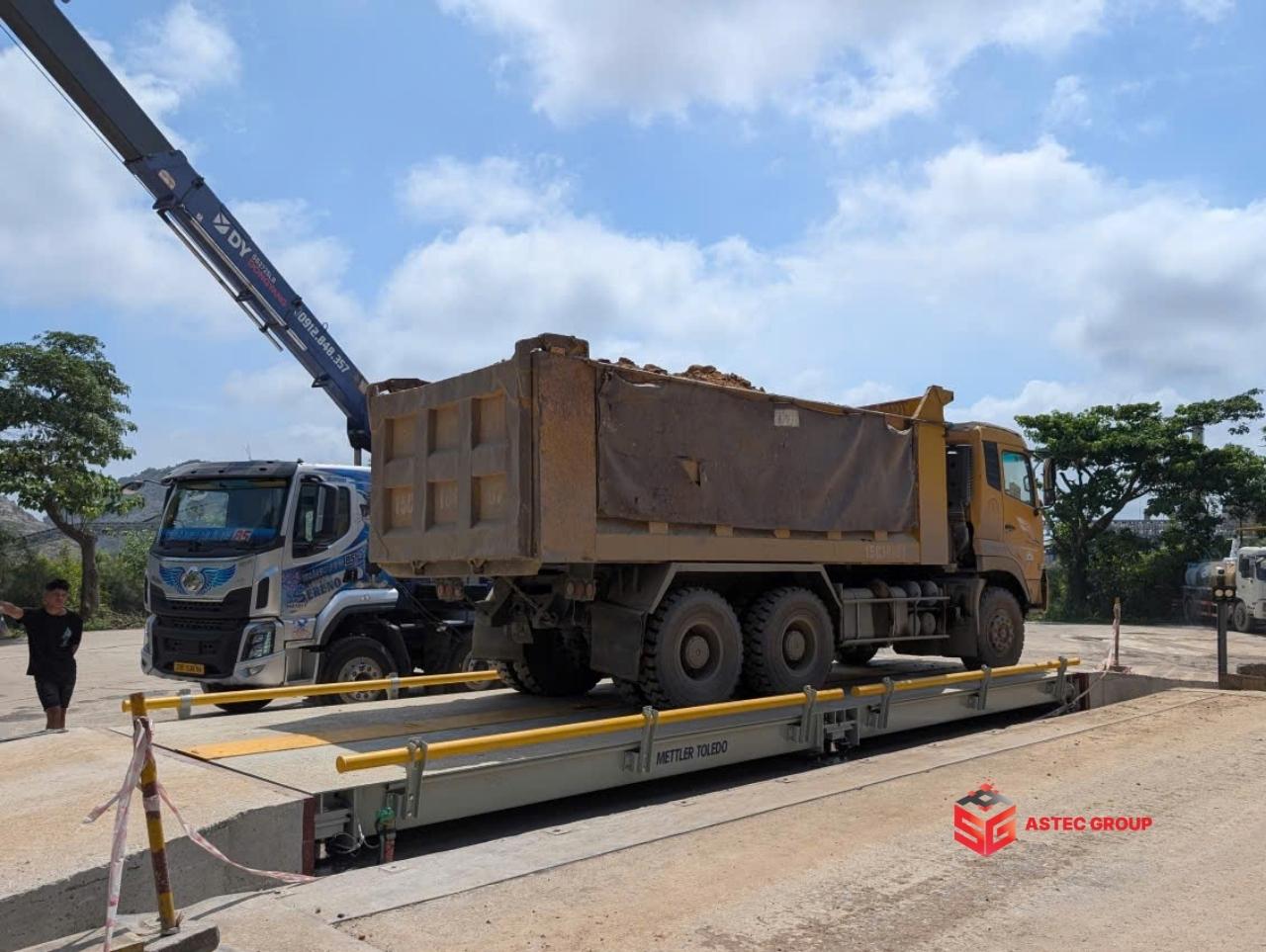

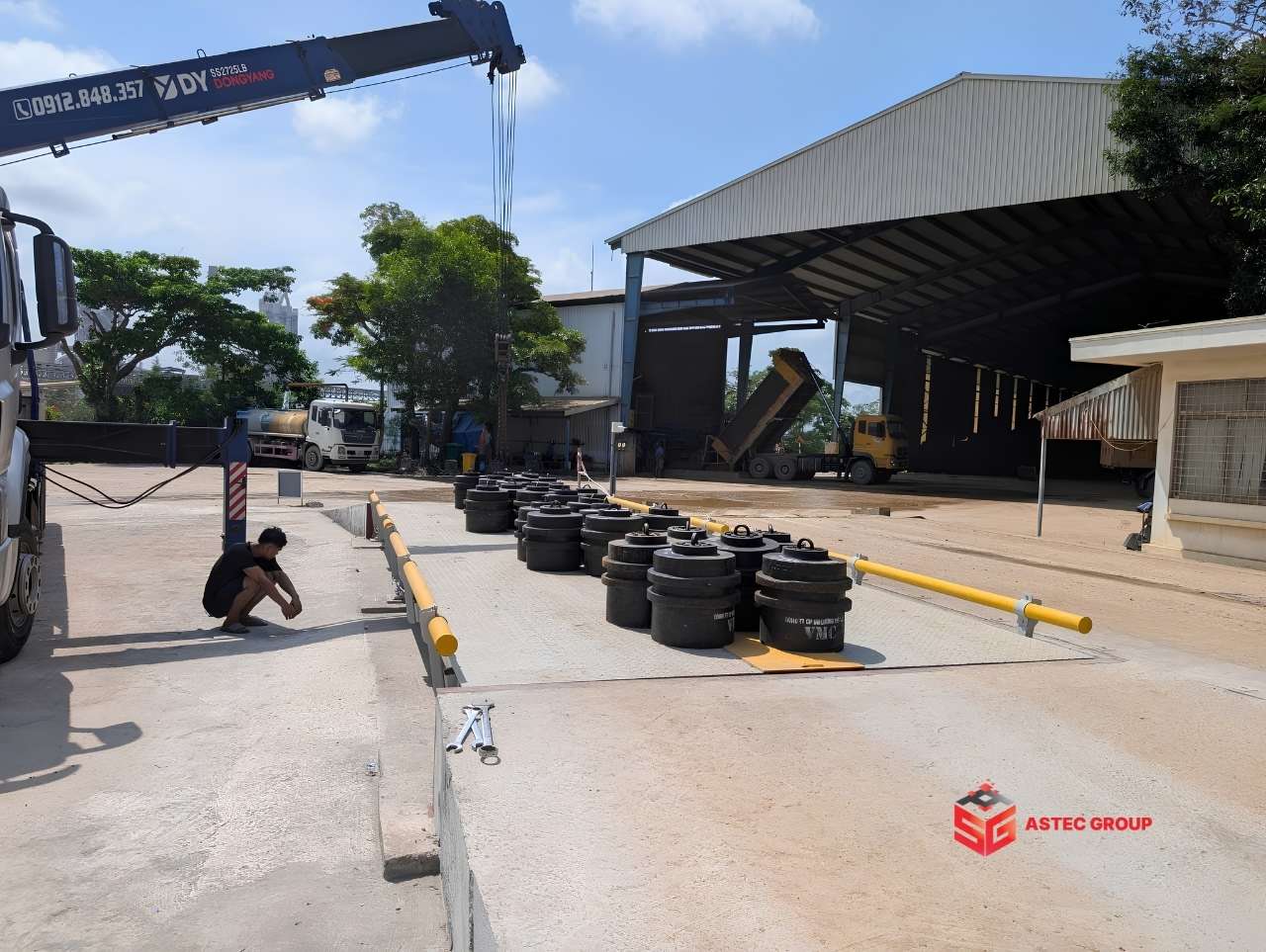

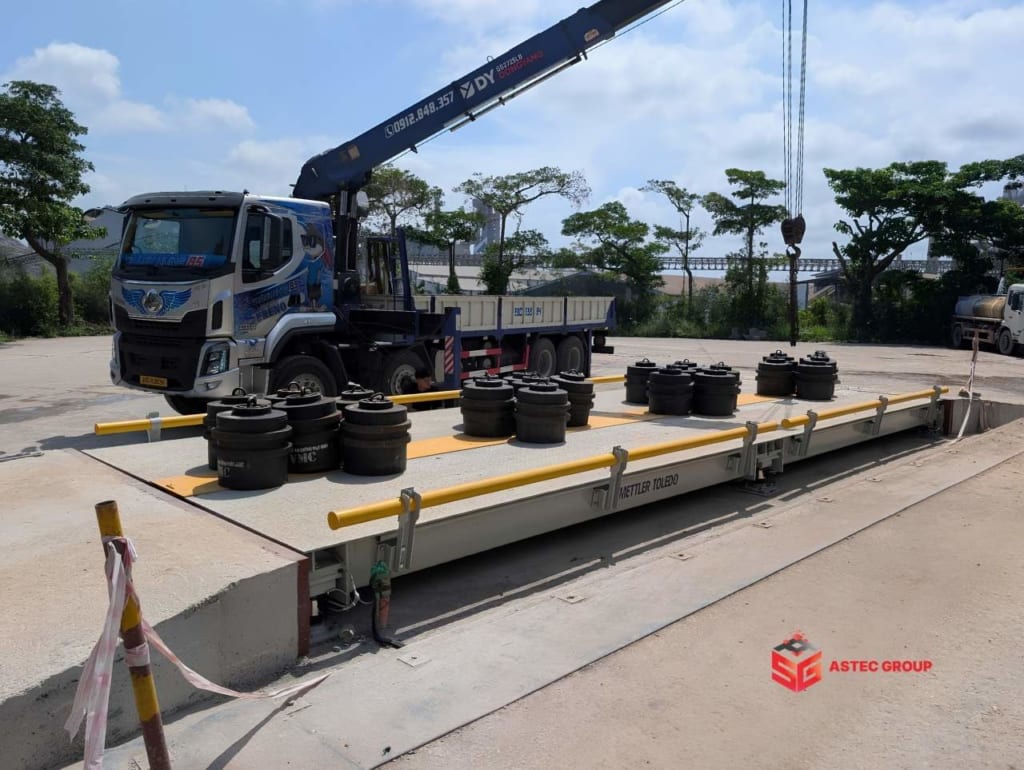

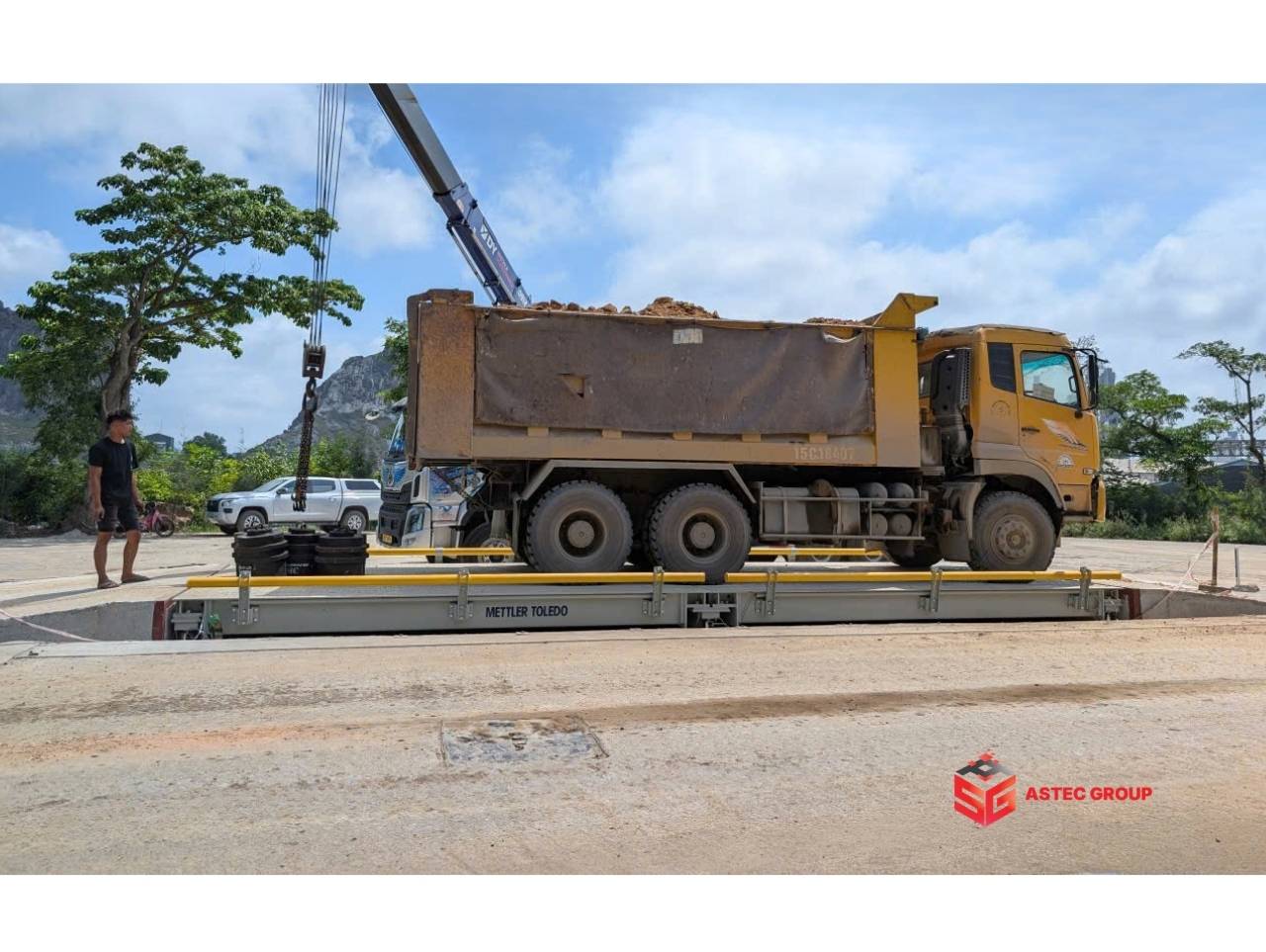

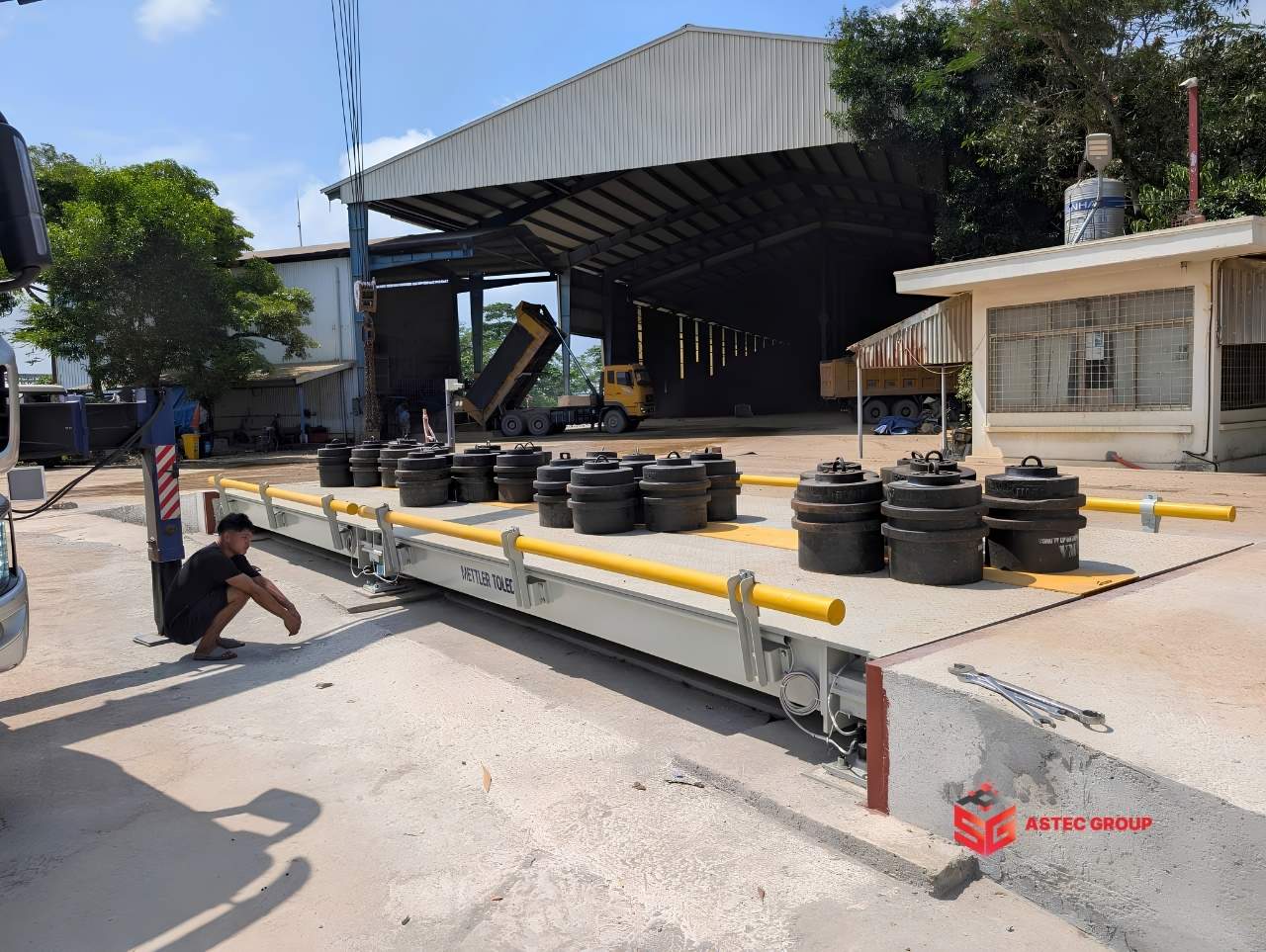

HÌNH ẢNH THỰC TẾ DỰ ÁN TẠI CHINFON HẢI PHÒNG

ASTEC TRIỂN KHAI GIẢI PHÁP CÂN Ô TÔ CHO NHÀ MÁY XI MĂNG

Dự án trạm cân ô tô 60 tấn tại Nhà máy Xi măng Chinfon Hải Phòng là một công trình do ASTEC Cân Điện Tử triển khai với thiết bị Mettler Toledo đồng bộ.

Cấu hình gồm 06 loadcell POWERCELL® PDX 30T, đầu cân IND570 và bàn cân nhập khẩu Mettler Toledo VTS302 kích thước 3,4 × 10 m đáp ứng nhu cầu cân xe nguyên liệu, thành phẩm và hỗ trợ kiểm soát dữ liệu khối lượng tại nhà máy. Đây là giải pháp phù hợp với định hướng nâng cao độ tin cậy của công tác đo lường và quản lý xuất nhập hàng trong sản xuất công nghiệp.
