DỰ ÁN LẮP ĐẶT TRẠM CÂN Ô TÔ 60 TẤN SỬ DỤNG LOADCELL PDX METTLER TOLEDO TẠI NHÀ MÁY CALOFIC
ASTEC Cân Điện Tử đã hoàn thành dự án lắp đặt trạm cân ô tô điện tử 60 tấn tại Nhà máy CALOFIC, phục vụ việc xác định khối lượng xe và hàng hóa trong hoạt động sản xuất, giao nhận và vận chuyển.
Hệ thống sử dụng bàn cân thép do ASTEC trực tiếp gia công, kết hợp loadcell kỹ thuật số POWERCELL® PDX và đầu cân IND570 của Mettler Toledo. Cấu hình được lựa chọn nhằm đáp ứng nhu cầu cân xe thường xuyên, hỗ trợ kiểm soát khối lượng hàng hóa xuất nhập tại nhà máy.
TỔNG QUAN DỰ ÁN TRẠM CÂN Ô TÔ 60 TẤN CALOFIC
Trong hoạt động của nhà máy, dữ liệu khối lượng là cơ sở để xác nhận lượng hàng giao nhận, đối chiếu chứng từ và theo dõi sản lượng. Trạm cân ô tô giúp doanh nghiệp ghi nhận khối lượng phương tiện trước và sau khi nhận hoặc giao hàng, từ đó xác định khối lượng hàng thực tế.
Dự án tại CALOFIC được triển khai với mức cân tối đa 60.000 kg và bàn cân dài 16 m, rộng 3 m. Hệ thống phục vụ các phương tiện có kích thước và tải trọng phù hợp với thiết kế, đồng thời tạo điều kiện tổ chức quy trình cân tại nhà máy.
ASTEC đảm nhiệm các công đoạn từ khảo sát, gia công bàn cân đến lắp đặt thiết bị, cân chỉnh và bàn giao hướng dẫn vận hành.
THÔNG SỐ KỸ THUẬT TRẠM CÂN
| Hạng mục | Thông tin dự án |
|---|---|
| Địa điểm lắp đặt | Nhà máy CALOFIC |
| Đơn vị triển khai | ASTEC Cân Điện Tử |
| Loại cân | Cân ô tô điện tử |
| Mức cân tối đa | 60 tấn, tương đương 60.000 kg |
| Phạm vi đo | 200–60.000 kg |
| Cấp chính xác | Cấp III |
| Giá trị độ chia kiểm định | e = 10 kg |
| Giá trị độ chia thực tế | d = 10 kg |
| Kích thước bàn cân | 16 × 3,0 × 0,31 m, dài × rộng × cao |
| Kết cấu bàn cân | Thép |
| Đơn vị gia công bàn cân | ASTEC |
| Cảm biến lực | Loadcell kỹ thuật số POWERCELL® PDX – Mettler Toledo |
| Đầu cân điện tử | IND570 – Mettler Toledo |
| Năm sản xuất | 2025 |
| Ứng dụng | Cân xe và xác định khối lượng hàng hóa xuất nhập |

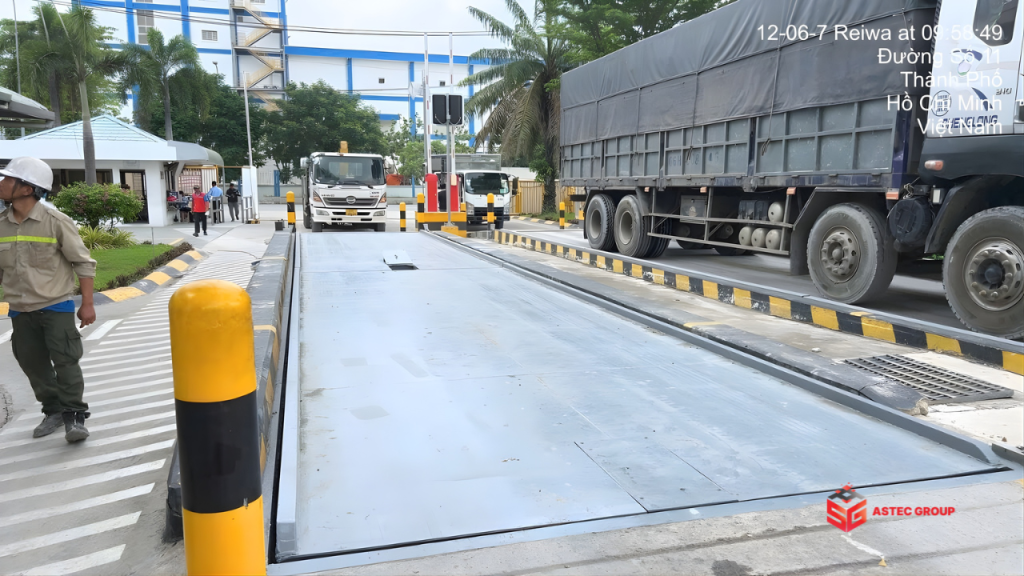

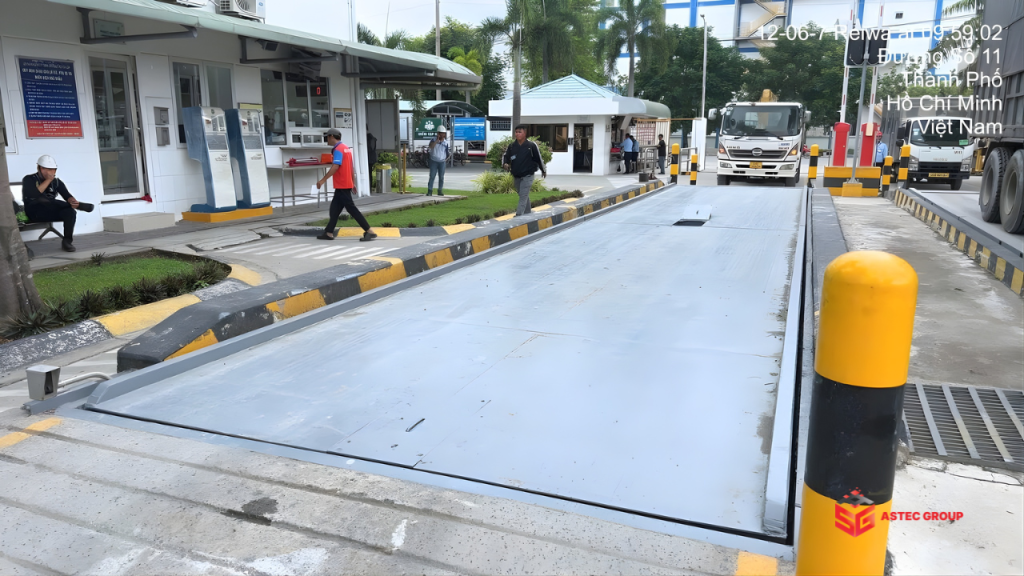

BÀN CÂN THÉP 16 × 3 M DO ASTEC GIA CÔNG
Bàn cân của dự án được ASTEC trực tiếp gia công tại xưởng, với kích thước tổng thể 16 × 3,0 × 0,31 m. Kết cấu thép đảm nhiệm việc tiếp nhận tải trọng phương tiện và truyền lực xuống hệ thống loadcell bên dưới.
Bề mặt kết cấu được xử lý chống ăn mòn để phục vụ điều kiện sử dụng tại nhà máy. Việc gia công và lắp đặt bàn cân cần bảo đảm sự phối hợp giữa các bộ phận chịu lực, vị trí đỡ và cảm biến để hệ thống tiếp nhận tải trọng đúng thiết kế.
Trong quá trình vận hành, phương tiện cần dừng đúng vị trí, các bánh xe nằm hoàn toàn trên bàn cân và tổng khối lượng không vượt mức cân tối đa 60 tấn.
LOADCELL KỸ THUẬT SỐ POWERCELL® PDX METTLER TOLEDO
Hệ thống sử dụng loadcell POWERCELL® PDX dạng nén của Mettler Toledo, lắp đặt tại các vị trí chịu lực dưới bàn cân. Các cảm biến tiếp nhận tải trọng và truyền dữ liệu đến đầu cân IND570 để xử lý, hiển thị khối lượng.
Công nghệ kỹ thuật số PDX hỗ trợ truyền tín hiệu và kiểm tra tình trạng cảm biến, thuận tiện cho hoạt động theo dõi thiết bị tại trạm cân công nghiệp.
Các đặc điểm đáng chú ý gồm:
- Truyền tín hiệu kỹ thuật số: hỗ trợ hạn chế ảnh hưởng của nhiễu đến quá trình truyền dữ liệu.
- Hỗ trợ chẩn đoán tình trạng loadcell: giúp bộ phận kỹ thuật kiểm tra và khoanh vùng thiết bị khi có bất thường.
- Thiết kế phục vụ cân xe tải: phù hợp với ứng dụng tiếp nhận tải trọng từ phương tiện.
- Thuận tiện cho bảo trì: hỗ trợ kiểm tra cảm biến và các kết nối trong quá trình sử dụng.
Độ tin cậy của kết quả cân phụ thuộc vào toàn bộ hệ thống, bao gồm cảm biến, kết cấu bàn cân, điều kiện lắp đặt và quy trình vận hành.

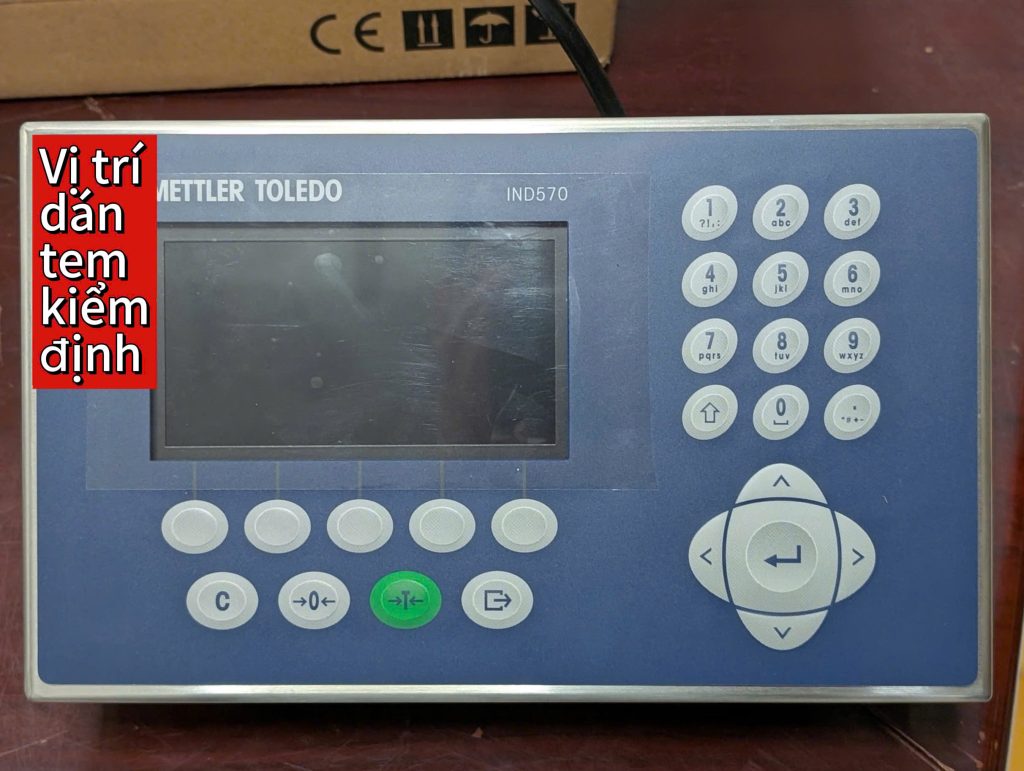

ĐẦU CÂN METTLER TOLEDO IND570
Trạm cân được trang bị đầu cân công nghiệp IND570 của Mettler Toledo, đảm nhiệm việc tiếp nhận dữ liệu từ các loadcell PDX và hiển thị kết quả cho người vận hành.
Màn hình và bàn phím của thiết bị hỗ trợ theo dõi khối lượng, thực hiện thao tác cân và kiểm tra số liệu trong quy trình giao nhận hàng hóa.
IND570 hỗ trợ các phương án kết nối với máy tính và phần mềm quản lý cân. Khả năng kết nối cụ thể phụ thuộc vào phiên bản thiết bị, tùy chọn truyền thông và cấu hình được triển khai.
Tìm hiểu thêm về đầu cân IND570 Mettler Toledo.
QUY TRÌNH TRIỂN KHAI TRẠM CÂN CỦA ASTEC
Dự án được ASTEC thực hiện từ khâu khảo sát đến bàn giao, với các công việc chính:
- Khảo sát và tư vấn cấu hình: xác định nhu cầu cân, điều kiện lắp đặt và phương án bố trí hệ thống.
- Gia công bàn cân tại xưởng: chế tạo kết cấu thép theo kích thước và yêu cầu của dự án.
- Lắp đặt thiết bị: lắp bàn cân, loadcell PDX, hệ thống cáp và đầu cân IND570.

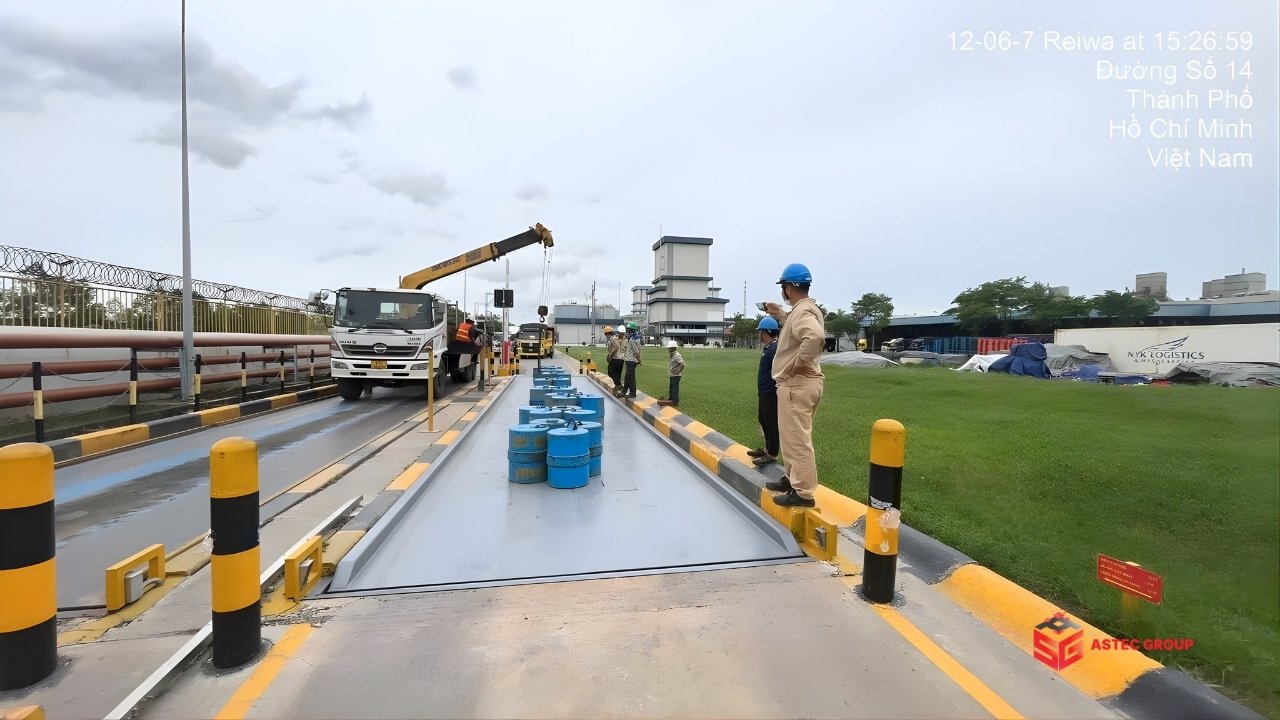

- Cân chỉnh, dằn tải và kiểm tra kỹ thuật: kiểm tra khả năng tiếp nhận tải trọng và kết quả cân.
- Bàn giao, hướng dẫn vận hành: hướng dẫn sử dụng và những nội dung cần kiểm tra trong quá trình khai thác.
Việc triển khai đồng bộ các công đoạn giúp hệ thống được kiểm tra trước khi đưa vào sử dụng và hỗ trợ nhà máy tiếp nhận, vận hành thiết bị.
GIÁ TRỊ CỦA HỆ THỐNG CÂN ĐỐI VỚI CALOFIC
HỖ TRỢ KIỂM SOÁT KHỐI LƯỢNG HÀNG HÓA
Kết quả cân xe cung cấp cơ sở xác định khối lượng hàng giao nhận, đối chiếu chứng từ và tổng hợp sản lượng xuất nhập. Khi thông tin lượt cân được ghi nhận đầy đủ, nhà máy có thể thuận tiện hơn trong việc kiểm tra lại số liệu.
PHỐI HỢP BÀN CÂN ASTEC VỚI THIẾT BỊ ĐO LƯỜNG METTLER TOLEDO
Bàn cân thép do ASTEC gia công kết hợp với loadcell PDX và đầu cân IND570 tạo thành cấu hình phù hợp với yêu cầu dự án. Các thành phần phối hợp từ tiếp nhận tải trọng đến xử lý và hiển thị khối lượng.
THUẬN TIỆN CHO KIỂM TRA VÀ BẢO TRÌ
Khả năng chẩn đoán của cảm biến kỹ thuật số hỗ trợ kiểm tra tình trạng thiết bị. Kết hợp với vệ sinh khu vực bàn cân, kiểm tra các vị trí đỡ và bảo trì định kỳ, công tác này góp phần duy trì khả năng vận hành ổn định của trạm cân.
ASTEC TRIỂN KHAI TRẠM CÂN Ô TÔ 60 TẤN TẠI CALOFIC
Dự án tại Nhà máy CALOFIC sử dụng bàn cân thép kích thước 16 × 3 m do ASTEC gia công, loadcell kỹ thuật số POWERCELL® PDX và đầu cân IND570 Mettler Toledo.
Hệ thống phục vụ nhu cầu cân xe trong hoạt động sản xuất và vận chuyển, tạo cơ sở kiểm soát khối lượng hàng hóa và tổ chức quy trình giao nhận tại nhà máy.

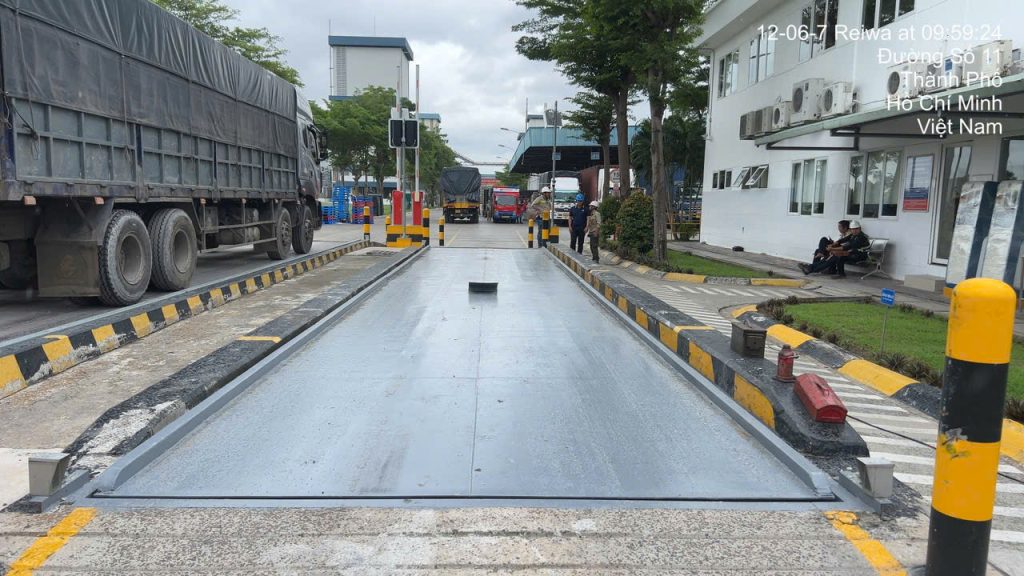

Mặt trước bàn cân ô tô thuộc dự án CALOFIC.
