DỰ ÁN TRẠM CÂN Ô TÔ 80 TẤN TẠI NHÀ MÁY SAINT-GOBAIN VIỆT NAM FGM – HẢI PHÒNG

Trạm cân 80 tấn tại Saint-Gobain Việt Nam FGM được ASTEC triển khai nhằm phục vụ kiểm soát khối lượng hàng hóa ra vào nhà máy. Công trình đặt tại Xã Tam Hưng, Huyện Thủy Nguyên, Hải Phòng, theo địa chỉ trong hồ sơ dự án.

Hệ thống sử dụng 08 loadcell POWERCELL® PDX và đầu cân IND570 của METTLER TOLEDO, kết hợp bàn cân do ASTEC gia công, camera nhận diện biển số và phần mềm quản lý cân. Giải pháp hỗ trợ nhà máy ghi nhận kết quả cân, quản lý thông tin phương tiện và đối chiếu dữ liệu giao nhận trong hoạt động sản xuất.

TỔNG QUAN DỰ ÁN TRẠM CÂN 80 TẤN TẠI SAINT-GOBAIN VIỆT NAM FGM

Trong nhà máy sản xuất vật liệu xây dựng, kiểm soát khối lượng nguyên liệu và thành phẩm là một phần quan trọng của quy trình xuất nhập hàng. Trạm cân ô tô cung cấp dữ liệu để xác định khối lượng giao nhận, đối chiếu chứng từ và theo dõi hàng hóa vận chuyển.

Tại Nhà máy Saint-Gobain Việt Nam FGM, ASTEC triển khai hệ thống cân ô tô điện tử có tải trọng tối đa 80 tấn. Phạm vi thực hiện bao gồm gia công bàn cân, cung cấp thiết bị đo lường, lắp đặt và triển khai phần mềm quản lý.

GIẢI PHÁP KIỂM SOÁT KHỐI LƯỢNG HÀNG HÓA RA VÀO NHÀ MÁY

Trạm cân được xây dựng để hỗ trợ quản lý khối lượng hàng hóa gắn với từng phương tiện và từng lượt giao nhận.

Khi xe thực hiện quy trình cân trước và sau khi nhận hoặc giao hàng, phần mềm hỗ trợ liên kết các lượt cân để xác định khối lượng hàng theo chênh lệch kết quả. Dữ liệu được lưu cùng thông tin xe và các trường quản lý được cấu hình theo nhu cầu của nhà máy.

Giải pháp hướng đến những mục tiêu cụ thể:

• Kiểm soát khối lượng giao nhận: Cung cấp dữ liệu cân để đối chiếu hàng hóa đầu vào và đầu ra.
• Giảm thao tác ghi chép: Tiếp nhận kết quả từ đầu cân và hỗ trợ lập phiếu trên phần mềm.
• Quản lý phương tiện: Kết hợp nhận diện biển số với hồ sơ cân của từng xe.
• Thuận tiện khi tra cứu: Lưu trữ lịch sử để phục vụ kiểm tra và tổng hợp báo cáo.

LOADCELL POWERCELL® PDX METTLER TOLEDO

Hệ thống sử dụng 08 loadcell POWERCELL® PDX, bố trí tại các điểm đỡ của bàn cân. Các cảm biến tiếp nhận lực từ kết cấu và truyền tín hiệu số đến đầu cân để xử lý.

Việc lựa chọn loadcell PDX được kết hợp với kiểm tra cơ khí và cân chỉnh toàn hệ thống. Các điểm truyền lực, bộ gá, khoảng hở bàn cân và đường dây kết nối cần được bố trí phù hợp để hạn chế những tác động có thể ảnh hưởng đến kết quả đo.

Đối với trạm cân phục vụ hoạt động xuất nhập hàng thường xuyên, sự phối hợp giữa cảm biến và kết cấu bàn cân là yếu tố quan trọng để duy trì khả năng đo lường ổn định. Vì vậy, công tác lắp đặt và kiểm tra được thực hiện đồng bộ với hạ tầng công trình.

ĐẦU CÂN IND570 – HIỂN THỊ VÀ TRUYỀN KẾT QUẢ CÂN

Đầu cân IND570 của METTLER TOLEDO đảm nhiệm việc tiếp nhận tín hiệu từ hệ thống loadcell, xử lý và hiển thị khối lượng để nhân viên vận hành theo dõi.

Tại dự án Saint-Gobain Việt Nam FGM, đầu cân kết nối với phần mềm quản lý qua RS232, hỗ trợ truyền kết quả đo đến máy tính. Việc tiếp nhận dữ liệu trực tiếp giúp giảm thao tác nhập lại số liệu và thuận tiện khi đối chiếu kết quả hiển thị với hồ sơ cân.

Đầu cân, phần mềm và thiết bị ngoại vi được phối hợp để phục vụ quy trình vận hành của nhà máy, từ ghi nhận khối lượng đến lưu trữ và xuất phiếu.

CAMERA NHẬN DIỆN BIỂN SỐ VÀ PHẦN MỀM CÂN ASTEC

Nhận diện phương tiện tại trạm cân

Camera nhận diện biển số hỗ trợ ghi nhận thông tin xe khi phương tiện đến cân. Dữ liệu biển số được sử dụng để tìm kiếm hồ sơ và hỗ trợ liên kết các lượt cân của cùng phương tiện.

Việc tích hợp camera giúp giảm thao tác nhập biển số thủ công. Nhân viên vận hành có thể kiểm tra thông tin nhận diện trước khi xác nhận hồ sơ, hỗ trợ hạn chế nhầm lẫn giữa các xe.

Quản lý lượt cân và dữ liệu giao nhận

Phần mềm cân ASTEC tiếp nhận kết quả từ đầu cân, kết hợp với thông tin phương tiện và giao nhận để tạo hồ sơ quản lý.

Các chức năng phục vụ dự án gồm:

• Ghi nhận kết quả cân theo từng lượt.
• Quản lý thông tin xe và biển số.
• Liên kết lượt cân vào, lượt cân ra theo quy trình sử dụng.
• Lập phiếu cân và lưu trữ lịch sử.
• Tra cứu, tổng hợp và xuất báo cáo.
• Tùy chỉnh nội dung quản lý theo mô hình vận hành của nhà máy.

Dữ liệu được tổ chức trên phần mềm giúp bộ phận phụ trách thuận tiện hơn khi kiểm tra giao nhận, rà soát hồ sơ hoặc tổng hợp khối lượng hàng hóa trong từng giai đoạn.

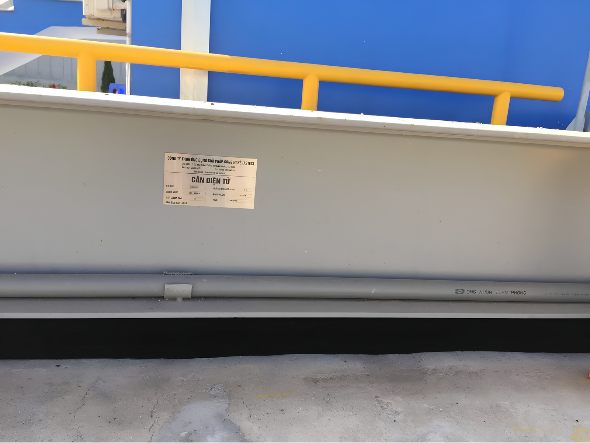

GIA CÔNG BÀN CÂN Ô TÔ TẠI XƯỞNG ASTEC

Bàn cân của dự án được gia công trực tiếp tại xưởng ASTEC, sử dụng vật liệu thép. Việc chủ động sản xuất giúp ASTEC phối hợp kết cấu bàn cân với các vị trí loadcell và điều kiện lắp đặt tại công trình.

Quá trình gia công gồm chuẩn bị vật liệu, cắt chi tiết, hàn kết cấu và kiểm tra trước khi vận chuyển đến nhà máy. Các yếu tố như độ phẳng, vị trí điểm đỡ và liên kết cơ khí được chú trọng để hỗ trợ truyền tải trọng xuống hệ thống cảm biến.

Năng lực gia công tại xưởng cũng giúp ASTEC chủ động trong tiến độ và hỗ trợ xử lý các hạng mục cơ khí khi cần bảo dưỡng hoặc sửa chữa.

KIỂM ĐỊNH VÀ BÀN GIAO HỆ THỐNG

Theo thông tin hồ sơ dự án, hệ thống đã được Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng Hải Phòng kiểm định, với tem kiểm định số 18A-45011 tại thời điểm bàn giao.

Công tác kiểm tra trước bàn giao bao gồm sự phối hợp giữa kết cấu bàn cân, thiết bị đo lường và phần mềm. Kết quả cân, kết nối dữ liệu và quy trình thao tác cần được kiểm tra để phục vụ việc đưa hệ thống vào sử dụng.

Trong quá trình vận hành, vệ sinh bàn cân, kiểm tra khoảng hở cơ khí, vị trí loadcell và dây tín hiệu là những công việc cần được duy trì. ASTEC cung cấp bảo hành 12 tháng theo điều kiện dự án và hỗ trợ kỹ thuật trong quá trình khai thác.

GIÁ TRỊ CỦA TRẠM CÂN ĐỐI VỚI NHÀ MÁY SAINT-GOBAIN VIỆT NAM FGM

Trạm cân ô tô 80 tấn cung cấp cơ sở đo lường cho hoạt động quản lý hàng hóa tại nhà máy. Sự kết hợp giữa thiết bị METTLER TOLEDO, bàn cân ASTEC và phần mềm nhận diện biển số giúp kết nối khối lượng đo được với thông tin phương tiện trong cùng một quy trình.

Giải pháp hỗ trợ nhà máy giảm ghi chép thủ công, thuận tiện khi đối chiếu giao nhận và truy xuất lịch sử cân. Đây cũng là cơ sở để tổ chức dữ liệu rõ ràng hơn trong hoạt động xuất nhập hàng.

ASTEC trân trọng cảm ơn Saint-Gobain Việt Nam đã tin tưởng lựa chọn giải pháp cho công trình trạm cân 80 tấn tại Nhà máy FGM. Dự án thể hiện năng lực của ASTEC trong việc triển khai đồng bộ kết cấu cơ khí, thiết bị đo lường và phần mềm quản lý cho các nhà máy công nghiệp.
