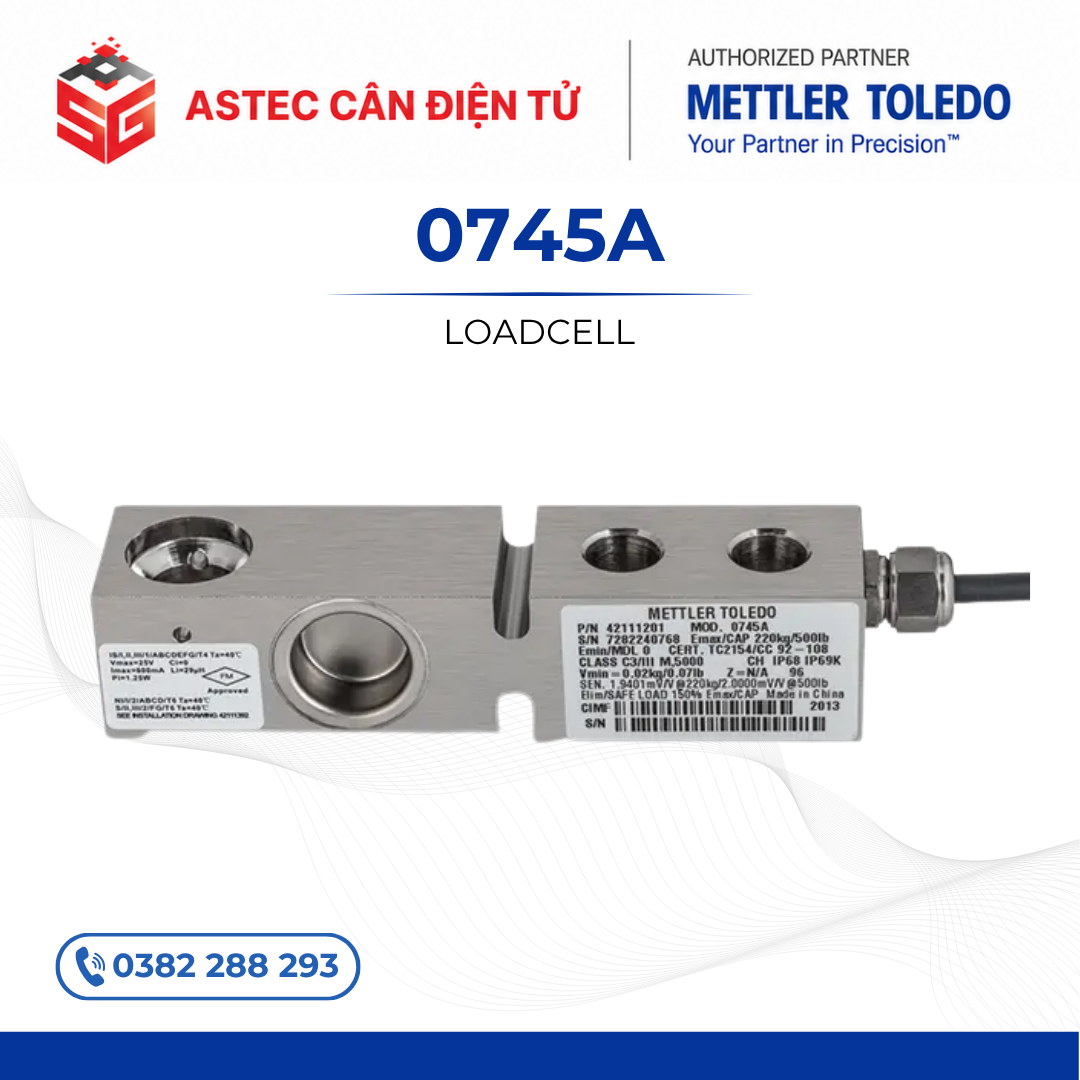

LOADCELL METTLER TOLEDO 0745A – CẢM BIẾN TẢI INOX OIML C3/C6, IP68/IP69K

Loadcell Mettler Toledo 0745A là cảm biến tải trọng dạng thanh được thiết kế cho cân bàn, cân sàn, cân bồn, cân phễu, cân băng tải và nhiều hệ thống cân công nghiệp. Sản phẩm có dải tải trọng từ 110 kg đến 4.400 kg, đáp ứng các ứng dụng từ cân tải trọng trung bình đến hệ thống cân bồn và silo quy mô lớn.

0745A được chế tạo bằng thép không gỉ, hàn kín bằng laser và đạt cấp bảo vệ IP68/IP69K. Các phiên bản từ 220 đến 4.400 kg có lựa chọn độ chính xác OIML C3 hoặc C6, đồng thời đạt phê duyệt NTEP 5.000 hoặc 10.000 khoảng chia.

LOADCELL DẠNG THANH CHO NHIỀU HỆ THỐNG CÂN

Mettler Toledo 0745A hoạt động theo nguyên lý đo lực dạng beam. Thiết kế này phù hợp với những hệ thống sử dụng nhiều loadcell để nâng đỡ bàn cân, bồn chứa hoặc kết cấu cần xác định khối lượng.

Các mức tải trọng danh định của 0745A gồm:

• 110 kg.
• 220 kg.
• 550 kg.
• 1.100 kg.
• 2.200 kg.
• 4.400 kg.

Dải tải trọng rộng giúp người dùng lựa chọn cảm biến phù hợp với tải trọng làm việc, số lượng điểm cân và kết cấu cơ khí của từng hệ thống.

ĐỘ CHÍNH XÁC OIML C3 VÀ C6

Các phiên bản loadcell 0745A từ 220 đến 4.400 kg được cung cấp với hai lựa chọn cấp chính xác:

• OIML C3 với tối đa 3.000 khoảng chia kiểm định.
• OIML C6 với tối đa 6.000 khoảng chia kiểm định.

Phiên bản C3 có sai số tổng hợp không vượt quá 0,018% tải trọng danh định. Phiên bản C6 có sai số tổng hợp không vượt quá 0,012%, phù hợp với các ứng dụng cần độ phân giải và độ chính xác cao hơn.

Sai số lặp lại của phiên bản C3 không vượt quá 0,01% tải trọng tác dụng, trong khi phiên bản C6 đạt không quá 0,005%. Độ trễ trong 30 phút tương ứng không vượt quá 0,017% đối với C3 và 0,008% đối với C6.

PHÊ DUYỆT NTEP ĐẾN 10.000 KHOẢNG CHIA

Bên cạnh chứng nhận OIML, loadcell Mettler Toledo 0745A còn có phê duyệt NTEP Class III M:

• NTEP 5.000 khoảng chia đối với phiên bản C3/N5K.
• NTEP 10.000 khoảng chia đối với phiên bản C6/N10K.

Sự kết hợp giữa OIML C3/C6 và NTEP 5K/10K giúp 0745A đáp ứng nhiều yêu cầu đo lường tại các thị trường khác nhau. Đây là lựa chọn phù hợp cho hệ thống cân thương mại, cân kiểm soát sản xuất và các thiết bị cân cần độ chính xác cao.

KẾT CẤU THÉP KHÔNG GỈ HÀN KÍN

Phần tử đàn hồi của loadcell 0745A được chế tạo bằng thép không gỉ. Vỏ cảm biến và đầu cáp sử dụng thép không gỉ 304, giúp tăng độ bền cơ học và khả năng chống ăn mòn.

Cảm biến được làm kín bằng công nghệ hàn laser. Kết cấu kín bảo vệ strain gauge và mạch điện bên trong khỏi độ ẩm, hỗ trợ duy trì độ ổn định điểm 0 và hiệu suất đo trong thời gian dài.

Thiết kế thép không gỉ phù hợp với nhà máy thực phẩm, đồ uống, hóa chất và các khu vực sản xuất thường xuyên tiếp xúc với nước hoặc chất tẩy rửa.

CẤP BẢO VỆ IP68 VÀ IP69K

Loadcell Mettler Toledo 0745A đạt cấp bảo vệ IP68 và IP69K, đồng thời đáp ứng NEMA 6/6P.

IP68 giúp cảm biến chống bụi và chịu được điều kiện tiếp xúc với nước theo yêu cầu của tiêu chuẩn. IP69K tăng khả năng bảo vệ khi hệ thống được vệ sinh bằng tia nước có áp lực và nhiệt độ cao.

Nhờ cấp bảo vệ cao, 0745A phù hợp với:

• Khu vực sản xuất có độ ẩm lớn.
• Dây chuyền chế biến thực phẩm.
• Hệ thống cân ngoài trời.
• Khu vực thường xuyên vệ sinh.
• Môi trường có nhiều bụi.
• Hệ thống cân bồn và phễu trong nhà máy.

TÍN HIỆU ĐẦU RA ỔN ĐỊNH

Phiên bản 110 kg có tín hiệu đầu ra 0,970 ± 0,2% mV/V theo mức tải kg. Các phiên bản từ 220 đến 4.400 kg có tín hiệu đầu ra 1,940 ± 0,1% mV/V.

Điện áp kích thích khuyến nghị phụ thuộc vào cấp chính xác:

• Phiên bản C3: từ 5 đến 15 V AC/DC.
• Phiên bản C6: từ 5 đến 10 V AC/DC.
• Điện áp kích thích tối đa: 15 V.

Cảm biến có điện trở kích thích 384 ± 10 Ω và điện trở đầu ra 350 ± 2 Ω. Các thông số này giúp loadcell tương thích với nhiều đầu cân, bộ chuyển đổi tín hiệu và hệ thống điều khiển sử dụng loadcell analog.

LÀM VIỆC TRONG DẢI NHIỆT ĐỘ RỘNG

Dải nhiệt độ bù của loadcell 0745A từ -10°C đến +40°C. Đây là khoảng nhiệt độ mà ảnh hưởng đến điểm 0 và độ nhạy được kiểm soát theo các thông số kỹ thuật của cảm biến.

Dải nhiệt độ hoạt động từ -40°C đến +65°C, trong khi nhiệt độ bảo quản an toàn từ -40°C đến +80°C. Khả năng làm việc trong phạm vi nhiệt độ rộng giúp sản phẩm thích hợp với cả hệ thống cân trong nhà và ngoài trời.

KHẢ NĂNG CHỊU QUÁ TẢI CAO

Loadcell Mettler Toledo 0745A được thiết kế để làm việc trong các hệ thống cân công nghiệp có tần suất sử dụng lớn. Khả năng chịu tải của cảm biến gồm:

• Giới hạn tải an toàn: 150% tải trọng danh định.
• Giới hạn tải phá hủy: 300% tải trọng danh định.
• Tải ngang an toàn: 100% tải trọng danh định.
• Tải động an toàn: 70% tải trọng danh định.
• Tuổi thọ mỏi: trên 1.000.000 chu kỳ tại tải trọng danh định.

Các phiên bản từ 110 đến 1.100 kg được trang bị cơ cấu bảo vệ quá tải. Chi tiết này hỗ trợ giảm nguy cơ hư hỏng cảm biến khi lực tác động vượt mức trong quá trình lắp đặt hoặc vận hành.

CÁP PU HOẶC FEP

Loadcell 0745A có hai lựa chọn vật liệu cáp:

• Cáp polyurethane, viết tắt là PU.
• Cáp fluorinated ethylene propylene, viết tắt là FEP.

Cáp PU được cung cấp với chiều dài 2 m, 3 m, 5 m hoặc 10 m. Cáp FEP có các lựa chọn chiều dài 3 m, 5 m hoặc 10 m.

Đường kính cáp PU là 5,2 mm, trong khi cáp FEP có đường kính 5,3 mm. Nhiều lựa chọn vật liệu và chiều dài giúp cảm biến phù hợp với yêu cầu lắp đặt, khoảng cách đến hộp nối và điều kiện môi trường của từng hệ thống.

MODULE CÂN MULTIMOUNT™

Loadcell Mettler Toledo 0745A có thể kết hợp với module cân MultiMount™ để chuyển đổi bồn, silo, băng tải hoặc kết cấu hiện có thành một hệ thống cân.

MultiMount™ được thiết kế để truyền tải lực đúng hướng, đồng thời hỗ trợ kiểm soát chuyển động của kết cấu. Module có phiên bản thép mạ kẽm hoặc thép không gỉ, phù hợp với nhiều điều kiện lắp đặt.

Giải pháp này được sử dụng trong:

• Cân bồn.
• Cân silo.
• Cân phễu.
• Cân băng tải.
• Cân định lượng.
• Hệ thống phối trộn nguyên liệu.

PHỤ KIỆN LẮP ĐẶT ĐA DẠNG

Mettler Toledo cung cấp nhiều bộ phụ kiện cho loadcell 0745A nhằm bảo đảm lực được truyền đúng hướng và hạn chế ảnh hưởng từ chuyển vị của kết cấu.

Các lựa chọn gồm:

• Bộ chân cân FTK.
• Bộ giãn nở EK.
• Bộ chống giãn nở và rung động EVK.
• Bộ đế BPK bằng thép mạ kẽm.
• Bộ đế BPK bằng thép không gỉ 304.
• Đầu chuyển đổi ống bảo vệ cáp.

Bộ giãn nở hỗ trợ xử lý chuyển vị ngang do nhiệt độ hoặc kết cấu thay đổi. Bộ EVK giúp hệ thống thích ứng với cả giãn nở và rung động, phù hợp với cân bồn có máy khuấy hoặc thiết bị hoạt động liên tục.

PHÙ HỢP VỚI KHU VỰC NGUY HIỂM

Loadcell Mettler Toledo 0745A sở hữu các phê duyệt an toàn quốc tế dành cho môi trường có khí hoặc bụi dễ cháy:

• ATEX Zone 1 và Zone 2.
• ATEX Zone 21 và Zone 22.
• IECEx.
• Factory Mutual Class I, II và III.
• Division 1 và Division 2 tại Mỹ và Canada.

Các chứng nhận này giúp 0745A có thể được lựa chọn cho hệ thống cân trong ngành hóa chất, thực phẩm, dược phẩm, năng lượng và các khu vực sản xuất có yêu cầu kiểm soát nguy cơ cháy nổ.

THÔNG SỐ KỸ THUẬT LOADCELL 0745A

ỨNG DỤNG CỦA LOADCELL METTLER TOLEDO 0745A

Loadcell 0745A phù hợp với nhiều thiết bị và hệ thống cân:

• Cân bàn điện tử.
• Cân sàn công nghiệp.
• Cân bồn chứa.
• Cân silo.
• Cân phễu nguyên liệu.
• Cân băng tải.
• Hệ thống chiết rót.
• Hệ thống định lượng.
• Dây chuyền phối trộn.
• Hệ thống cân trong ngành thực phẩm.
• Hệ thống cân tại khu vực nguy hiểm.
• Các ứng dụng yêu cầu độ chính xác OIML C6.

Với lựa chọn chính xác OIML C3/C6, phê duyệt NTEP đến 10.000 khoảng chia, kết cấu thép không gỉ và cấp bảo vệ IP68/IP69K, loadcell Mettler Toledo 0745A là giải pháp phù hợp cho các hệ thống cân yêu cầu độ chính xác, khả năng vệ sinh và vận hành ổn định trong môi trường công nghiệp.
