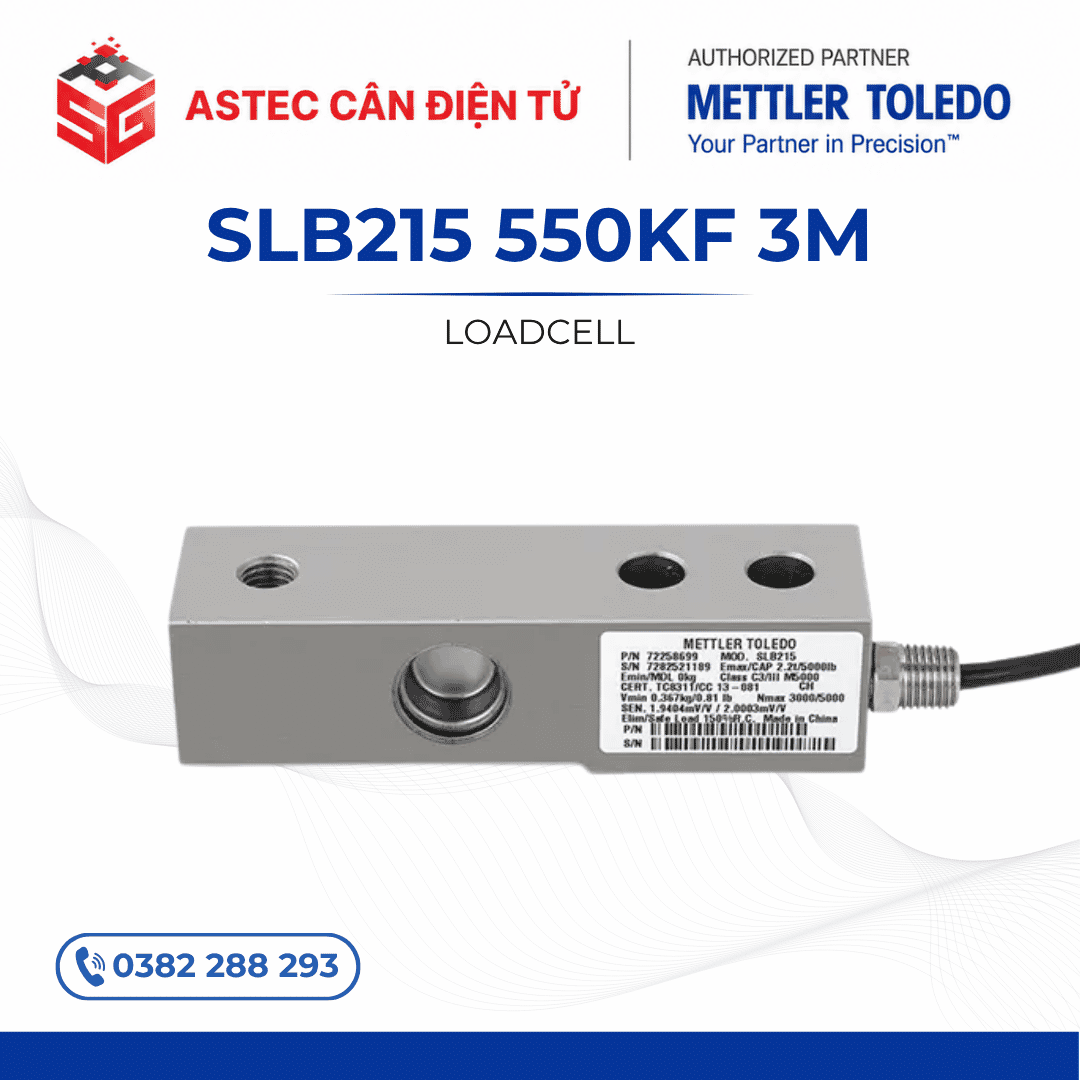

LOADCELL METTLER TOLEDO SLB215 – CẢM BIẾN TẢI DẠNG THANH CHO CÂN SÀN VÀ CÂN BỒN

Loadcell Mettler Toledo SLB215 là dòng cảm biến tải dạng thanh – Beam Load Cell, được thiết kế cho cân bàn, cân sàn và các hệ thống cân bồn công nghiệp. Sản phẩm có nhiều mức tải trọng định mức từ 110 kg đến 4,4 tấn, giúp đáp ứng các hệ thống cân có quy mô và kết cấu khác nhau.

SLB215 sử dụng lỗ tiếp nhận tải có ren, cho phép kết hợp với chân cân có ren để hỗ trợ quá trình lắp đặt và cân bằng bàn cân. Thiết kế hàn kín giúp bảo vệ bộ phận đo bên trong trước độ ẩm trong các môi trường công nghiệp phù hợp với cấp bảo vệ được công bố.

Dòng loadcell SLB215 có nhiều chứng nhận đo lường và chứng nhận sử dụng trong khu vực nguy hiểm. Các phiên bản đến 2,2 tấn có cấp chính xác OIML C3 và phê duyệt NTEP III M 5.000 khoảng chia. Phiên bản 4,4 tấn có cấp chính xác OIML C1.

Dải tải trọng từ 110 kg đến 4,4 tấn

Loadcell SLB215 được sản xuất với các mức tải trọng định mức:

• 110 kg
• 220 kg
• 550 kg
• 1.100 kg, tương đương 1,1 tấn
• 2.200 kg, tương đương 2,2 tấn
• 4.400 kg, tương đương 4,4 tấn

Dải tải trọng này cho phép SLB215 được lựa chọn cho nhiều thiết bị cân khác nhau. Các mức tải thấp phù hợp với cân bàn và cân sàn, trong khi những phiên bản tải trọng lớn hơn có thể được sử dụng trong hệ thống cân bồn, cân phễu hoặc cân silo.

Một số thông số như kích thước cơ khí, ren lắp đặt, trọng lượng, độ võng và cấp chính xác thay đổi theo từng tải trọng. Vì vậy, cần lựa chọn đúng model theo thiết kế thực tế của hệ thống.

Cảm biến tải dạng thanh

SLB215 thuộc nhóm loadcell dạng thanh. Tải trọng tác động theo nguyên lý uốn dầm và được chuyển đổi thành tín hiệu điện để truyền về thiết bị chỉ thị hoặc bộ xử lý cân.

Kiểu loadcell này phù hợp với hệ thống sử dụng nhiều cảm biến tại các điểm đỡ của bàn cân, bồn, phễu hoặc silo. Số lượng và vị trí loadcell phụ thuộc vào kích thước, kết cấu cũng như cách phân bố tải của từng thiết bị.

Hướng chịu tải của SLB215 được xác định theo kết cấu dạng dầm. Loadcell có tuổi thọ mỏi lớn hơn 1.000.000 chu kỳ tại tải trọng định mức theo thông số của nhà sản xuất.

Lỗ tiếp nhận tải có ren

Loadcell Mettler Toledo SLB215 được thiết kế với lỗ tiếp nhận tải có ren. Cấu tạo này cho phép sử dụng cùng chân cân có ren, hỗ trợ việc điều chỉnh độ cao và cân bằng hệ thống.

Các phiên bản từ 110 kg đến 2,2 tấn sử dụng ren M12. Phiên bản 4,4 tấn sử dụng ren M20. Thông số ren và lực siết cần được thực hiện theo đúng hướng dẫn dành cho từng phiên bản.

Thiết kế lỗ ren cũng cho phép SLB215 kết hợp với các bộ phụ kiện lắp đặt do METTLER TOLEDO công bố.

Kết cấu thép hợp kim mạ niken

Phần tử đàn hồi của SLB215 được chế tạo bằng thép hợp kim và hoàn thiện bằng lớp mạ niken. Vỏ bảo vệ và đầu nối cáp được chế tạo từ thép không gỉ 304.

Cần phân biệt SLB215 là loadcell thép hợp kim mạ niken có vỏ thép không gỉ, không phải loadcell được chế tạo hoàn toàn bằng thép không gỉ.

Cáp tín hiệu sử dụng lớp vỏ PVC, có đường kính 5,2 mm. Các mã đặt hàng tiêu chuẩn trong tài liệu sử dụng cáp dài 5 m hoặc 10 m.

Thiết kế hàn kín, cấp bảo vệ IP67

SLB215 sử dụng kết cấu hàn kín nhằm bảo vệ bộ phận đo bên trong trước độ ẩm. Sản phẩm đạt cấp bảo vệ IP67 và cấp bảo vệ NEMA 6.

Theo tài liệu của METTLER TOLEDO, thiết kế hàn kín giúp SLB215 duy trì khả năng làm việc trong phần lớn môi trường công nghiệp phù hợp. Đây là đặc điểm thường xuất hiện trên các dòng loadcell thép không gỉ có phân khúc cao hơn, nhưng được áp dụng cho SLB215 dù phần tử đàn hồi được chế tạo từ thép hợp kim mạ niken.

Việc sử dụng sản phẩm trong môi trường cụ thể vẫn cần căn cứ vào cấp bảo vệ IP67, điều kiện hóa chất và yêu cầu vệ sinh của hệ thống.

Cấp chính xác OIML theo từng tải trọng

Cấp chính xác của SLB215 thay đổi theo phiên bản:

• Các phiên bản từ 110 kg đến 2,2 tấn: OIML R60 cấp C3, tối đa 3.000 khoảng chia.
• Phiên bản 4,4 tấn: OIML R60 cấp C1, tối đa 1.000 khoảng chia.

Số chứng nhận tuân thủ OIML được công bố là R60/2000-NL1-13.19. Chứng nhận kiểm tra châu Âu mang số TC8311.

Khi lựa chọn loadcell cho cân cần kiểm định hoặc phê duyệt kiểu, phải đối chiếu đúng tải trọng, cấp chính xác và phạm vi của chứng nhận.

Phê duyệt NTEP

SLB215 có phê duyệt NTEP số 13-081, cấp III M. Số khoảng chia NTEP tối đa cũng thay đổi theo tải trọng:

• Các phiên bản đến 2,2 tấn: tối đa 5.000 khoảng chia.
• Phiên bản 4,4 tấn: tối đa 1.600 khoảng chia.

Giá trị Vmin theo NTEP được công bố riêng cho từng mức tải trọng. Vì vậy, việc thiết kế độ chia của hệ thống cân cần dựa trên đúng phiên bản loadcell được lựa chọn.

Chứng nhận cho khu vực nguy hiểm

Loadcell SLB215 có các phê duyệt sử dụng trong khu vực nguy hiểm được công bố trong datasheet, bao gồm:

• ATEX Zone 1 và Zone 2
• ATEX Zone 21 và Zone 22
• Chứng nhận IECEx
• Chứng nhận Factory Mutual cho Hoa Kỳ và Canada
• FM Class I, II, III, Division 1 và Division 2

Thông số chứng nhận, kiểu bảo vệ, nhiệt độ và các tham số điện cần được đối chiếu đầy đủ theo chứng chỉ trước khi lựa chọn cho khu vực có nguy cơ cháy nổ.

Dải nhiệt độ môi trường được nêu trong chứng nhận ATEX của sản phẩm là từ -40°C đến +60°C.

Tín hiệu đầu ra và nguồn kích thích

SLB215 là loadcell analog sử dụng tín hiệu mV/V. Điện áp kích thích được khuyến nghị trong khoảng 5-15 VDC và điện áp kích thích tối đa là 20 VDC.

Điện trở đầu vào của loadcell là 350 ± 4 Ω, trong khi điện trở đầu ra là 350 ± 1 Ω. Điện trở cách điện tại 50 VDC lớn hơn 5.000 MΩ.

Tín hiệu đầu ra định mức thay đổi theo đơn vị hiệu chuẩn và phiên bản tải trọng. Do đó, khi thay thế hoặc kết hợp nhiều loadcell trong cùng một hệ thống, cần lựa chọn đúng mã sản phẩm và kiểm tra thông tin trên nhãn cảm biến.

Khả năng chịu quá tải

Loadcell SLB215 có giới hạn tải an toàn bằng 150% tải trọng định mức. Giới hạn tải phá hủy được công bố ở mức 300% tải trọng định mức.

Tải ngang an toàn bằng 100% tải trọng định mức, trong khi tải động an toàn bằng 70% tải trọng định mức. Các thông số này được áp dụng chung cho toàn bộ dòng SLB215.

Một số phiên bản tải trọng có cơ cấu bảo vệ quá tải tích hợp. Datasheet thể hiện tính năng này không áp dụng đồng nhất cho tất cả các model, vì vậy cần kiểm tra đúng phiên bản trước khi lựa chọn.

Hoạt động trong dải nhiệt độ rộng

Loadcell SLB215 có dải nhiệt độ được bù từ -10°C đến +40°C. Dải nhiệt độ vận hành từ -40°C đến +65°C và dải nhiệt độ bảo quản an toàn từ -40°C đến +80°C.

Các thông số này cho phép người thiết kế đánh giá mức độ phù hợp của cảm biến với điều kiện môi trường thực tế. Với ứng dụng trong khu vực nguy hiểm, cần tuân theo dải nhiệt độ ghi trong chứng nhận tương ứng.

Phụ kiện lắp đặt cho SLB215

METTLER TOLEDO cung cấp nhiều bộ phụ kiện dành cho loadcell SLB215 nhằm hỗ trợ việc tiếp nhận tải và lắp đặt hệ thống.

Bộ chân cân FTKT

Bộ chân cân FTKT được chế tạo từ thép không gỉ và vật liệu NBR 70. Phụ kiện sử dụng cùng lỗ ren của loadcell, phù hợp với cân sàn và cân bàn cần điều chỉnh độ cao hoặc cân bằng thiết bị.

Bộ giãn nở và chống rung EVKT

Bộ EVKT được thiết kế để hỗ trợ các chuyển vị phát sinh do giãn nở nhiệt hoặc rung động. Phụ kiện này phù hợp với cân bồn, cân phễu và các kết cấu có thể dịch chuyển trong quá trình vận hành.

Bộ tấm đế BPK

Bộ tấm đế BPK hỗ trợ cố định loadcell lên kết cấu nền. Datasheet công bố các phiên bản tấm đế khác nhau theo từng nhóm tải trọng của SLB215.

Việc lựa chọn phụ kiện cần dựa trên tải trọng loadcell, kết cấu thiết bị và mức dịch chuyển cho phép.

Ứng dụng của loadcell SLB215

Theo tài liệu kỹ thuật của METTLER TOLEDO, loadcell SLB215 được sử dụng cho các ứng dụng chính như:

• Cân bàn công nghiệp
• Cân sàn điện tử
• Cân bồn
• Cân phễu
• Cân silo
• Hệ thống cân sử dụng nhiều loadcell dạng thanh
• Ứng dụng cân trong khu vực nguy hiểm khi sử dụng đúng cấu hình được chứng nhận

Dải tải trọng từ 110 kg đến 4,4 tấn cho phép SLB215 được sử dụng trong nhiều hệ thống cân khác nhau. Tải trọng, số lượng loadcell và bộ phụ kiện cần được tính toán theo kết cấu thực tế.

Thông số kỹ thuật chung của Loadcell SLB215

Thông số	Giá trị
Model	SLB215
Loại loadcell	Loadcell dạng thanh – Beam Load Cell
Các mức tải trọng	110, 220, 550, 1.100, 2.200 và 4.400 kg
Phần tử đàn hồi	Thép hợp kim
Hoàn thiện bề mặt	Mạ niken
Vỏ bảo vệ	Thép không gỉ 304
Đầu nối cáp	Thép không gỉ 304
Kiểu bảo vệ	Kết cấu hàn kín
Cấp bảo vệ	IP67
Cấp bảo vệ NEMA	NEMA 6
Cấp chính xác OIML	C3 đến 2,2 tấn; C1 đối với 4,4 tấn
Số khoảng chia OIML	3.000 hoặc 1.000 tùy phiên bản
Phê duyệt NTEP	III M
Số khoảng chia NTEP	5.000 hoặc 1.600 tùy phiên bản
Chứng nhận khu vực nguy hiểm	ATEX, IECEx và FM
Điện áp kích thích khuyến nghị	5-15 VDC
Điện áp kích thích tối đa	20 VDC
Điện trở đầu vào	350 ± 4 Ω
Điện trở đầu ra	350 ± 1 Ω
Giới hạn tải an toàn	150% tải trọng định mức
Giới hạn tải phá hủy	300% tải trọng định mức
Tải ngang an toàn	100% tải trọng định mức
Tải động an toàn	70% tải trọng định mức
Tuổi thọ mỏi	Trên 1.000.000 chu kỳ tại tải trọng định mức
Dải nhiệt độ bù	-10°C đến +40°C
Dải nhiệt độ vận hành	-40°C đến +65°C
Dải nhiệt độ bảo quản	-40°C đến +80°C
Chiều dài cáp theo mã đặt hàng	5 m hoặc 10 m
Đường kính cáp	5,2 mm
Ren tiếp nhận tải	M12 hoặc M20 tùy tải trọng
Trọng lượng danh định	Khoảng 1-2,4 kg tùy phiên bản

Loadcell SLB215 – giải pháp cân công nghiệp linh hoạt

Loadcell Mettler Toledo SLB215 kết hợp dải tải trọng rộng, lỗ tiếp nhận tải có ren, kết cấu hàn kín và nhiều chứng nhận quốc tế. Sản phẩm phù hợp với cân bàn, cân sàn, cân bồn, cân phễu và cân silo sử dụng cảm biến tải dạng thanh.

Các phiên bản từ 110 kg đến 2,2 tấn đáp ứng cấp chính xác OIML C3 và NTEP 5.000 khoảng chia. Phiên bản 4,4 tấn mở rộng phạm vi ứng dụng cho các kết cấu cân có tải trọng lớn hơn với cấp chính xác được công bố riêng.
