CÂN XE TẢI BÀN THÉP METTLER TOLEDO POWERBRIDGE™ VTS266 POWERCELL® GDD®

Meta description: Cân xe tải PowerBridge™ VTS266 sử dụng loadcell kỹ thuật số POWERCELL® GDD®, tải trọng đến 100 tấn, bàn thép Q355B, chống sét 29.000 A và thiết kế mô-đun dễ vận chuyển.

Mô tả ngắn

PowerBridge™ VTS266 là cân xe tải bàn thép của METTLER TOLEDO, sử dụng cảm biến tải trọng kỹ thuật số POWERCELL® GDD®. Sản phẩm có tải trọng cân tối đa 100.000 kg, chiều dài từ 5–23,2 m, CLC đến 40.000 kg và khả năng chống sét đã được thử nghiệm đến 29.000 A.

Bàn cân được chế tạo từ thép cường độ cao Q355B, ứng dụng công nghệ hàn robot và thiết kế mô-đun có thể tách đôi để vận chuyển bằng container. VTS266 phù hợp với nhà máy, kho vận, cảng, mỏ và các trạm cân thương mại có lưu lượng đến 200 lượt xe mỗi ngày.

Tổng quan về cân xe tải PowerBridge™ VTS266

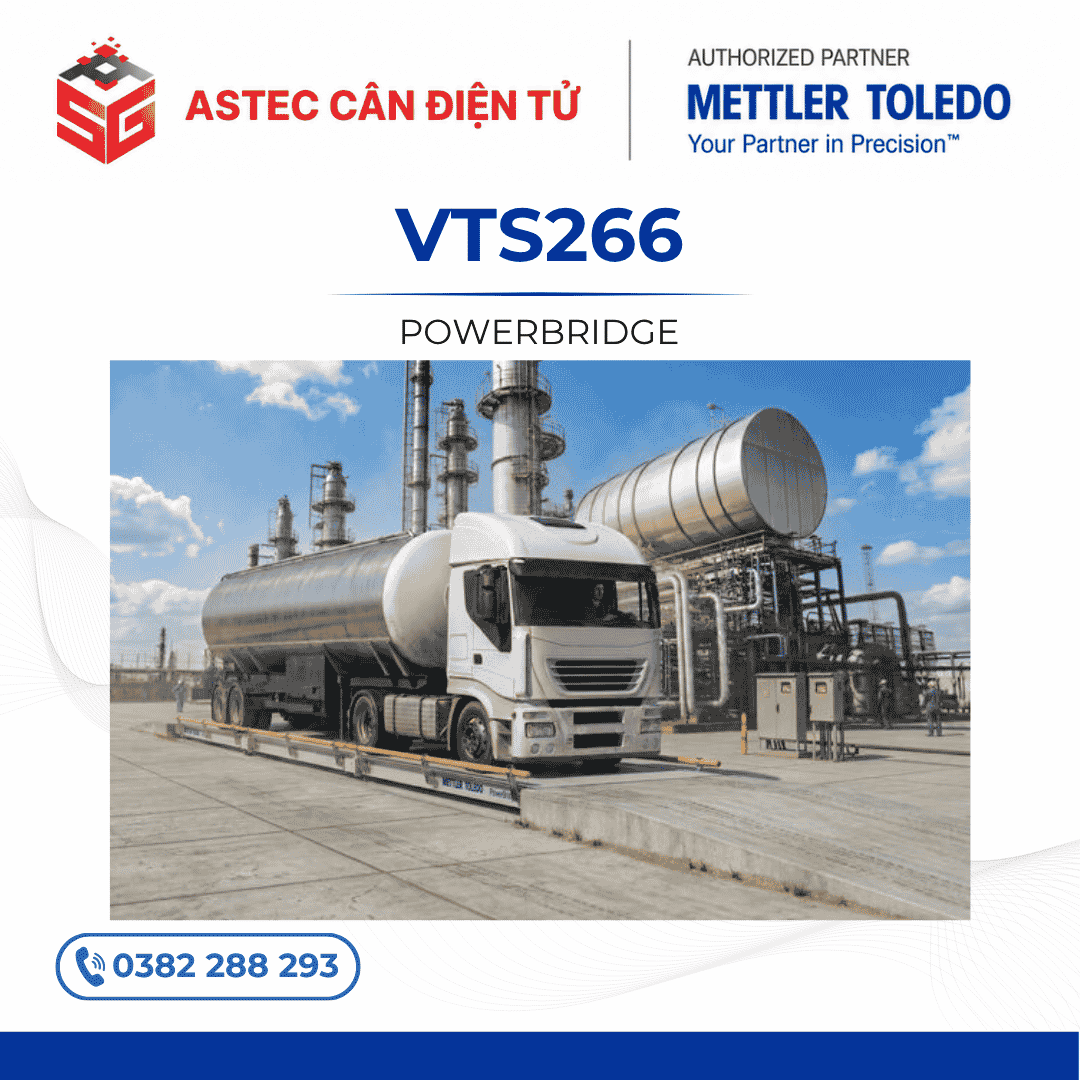

METTLER TOLEDO PowerBridge™ VTS266 là hệ thống cân xe tải bàn thép được thiết kế cho các phương tiện đường bộ. Sản phẩm kết hợp bàn cân thép có độ bền cao, thiết kế phân bố tải trọng hiệu quả và công nghệ cảm biến tải trọng kỹ thuật số POWERCELL® GDD®.

VTS266 thuộc dòng PowerBridge™ VTS26X Performance Series, được phát triển cho hoạt động cân thương mại có lưu lượng xe thường xuyên. Hệ thống có thể vận hành trong nhà cân có người trực hoặc tích hợp thành trạm cân tự động không người trực.

Trong dòng sản phẩm VTS26X:

• VTS266 sử dụng loadcell POWERCELL® GDD®.
• VTS267 sử dụng loadcell POWERCELL® PDX®.

Bảng kỹ thuật của nhà sản xuất xác định rõ VTS266 là cấu hình sử dụng POWERCELL® GDD®, có chiều rộng 3 m hoặc 3,4 m và chiều dài từ 5–23,2 m.

Bàn cân thép cường độ cao Q355B

Kết cấu bàn cân VTS266 được chế tạo từ thép Q355B có cường độ cao. Đây là loại vật liệu phù hợp với các kết cấu thường xuyên chịu tải trọng lớn và tải trọng lặp lại từ xe tải nhiều trục.

Thiết kế của PowerBridge™ VTS266 giúp phân bố tải trọng từ bánh xe và cụm trục lên toàn bộ hệ thống chịu lực, hạn chế tình trạng ứng suất tập trung tại một số dầm hoặc mối hàn.

Những ưu điểm nổi bật của kết cấu bàn cân gồm:

• Thép Q355B cường độ cao.
• Công nghệ hàn robot.
• Chất lượng mối hàn đồng đều.
• Khả năng phân bố tải trọng hiệu quả.
• Hạn chế biến dạng trong quá trình sử dụng.
• Phù hợp hoạt động cân xe tải thường xuyên.
• Hỗ trợ duy trì độ ổn định và độ chính xác lâu dài.

Theo tài liệu sản phẩm, sự kết hợp giữa thép Q355B, công nghệ hàn robot và thiết kế phân bố tải trọng tối ưu giúp VTS26X nâng cao độ bền, độ tin cậy và thời gian hoạt động của trạm cân.

Thiết kế được thử nghiệm 2 triệu chu kỳ tải

Cân xe tải có thể tiếp nhận hàng chục đến hàng trăm phương tiện mỗi ngày. Bàn cân vì vậy phải chịu tải trọng lặp lại liên tục trong nhiều năm.

PowerBridge™ VTS266 đã được kiểm tra với hai mức CLC 28.000 kg và 40.000 kg. Quá trình thử nghiệm được thực hiện tại cả giữa mô-đun và đầu mô-đun – những vị trí có điều kiện chịu lực khác nhau khi phương tiện di chuyển qua bàn cân.

Thông tin thử nghiệm:

• Số chu kỳ tải: 2.000.000 chu kỳ.
• Tải trọng thử nghiệm: CLC 28.000 kg và 40.000 kg.
• Vị trí thử nghiệm: giữa mô-đun và đầu mô-đun.
• Tuổi thọ mô phỏng tương đương: 20 năm.
• Kết quả: không phát hiện khuyết tật kết cấu.

Kết quả thử nghiệm độ bền trên trang 2 của tài liệu cho thấy thiết kế đã hoàn thành hai triệu chu kỳ tải mà không phát hiện lỗi kết cấu.

Loadcell kỹ thuật số POWERCELL® GDD®

VTS266 được trang bị cảm biến tải trọng POWERCELL® GDD® – công nghệ loadcell kỹ thuật số được thiết kế cho các hệ thống cân xe tải cần độ chính xác cao với chi phí đầu tư hợp lý.

Mỗi loadcell thực hiện đo tải trọng và truyền dữ liệu dưới dạng kỹ thuật số về thiết bị đầu cân. Công nghệ này giúp giảm ảnh hưởng của nhiễu tín hiệu, đồng thời cung cấp thông tin phục vụ theo dõi tình trạng hệ thống.

Ưu điểm của POWERCELL® GDD®:

• Truyền dữ liệu trọng lượng bằng tín hiệu kỹ thuật số.
• Độ chính xác và độ ổn định cao.
• Khả năng bù kỹ thuật số.
• Hỗ trợ theo dõi tình trạng loadcell.
• Cung cấp dữ liệu phục vụ chẩn đoán.
• Hỗ trợ xác định nhanh nguyên nhân sự cố.
• Giảm thời gian kiểm tra hệ thống.
• Phù hợp với trạm cân có người trực và không người trực.
• Cân bằng tốt giữa hiệu suất và chi phí đầu tư.

Công nghệ POWERCELL® cho phép chủ động theo dõi tình trạng hệ thống, nhận biết vấn đề sớm và giảm thời gian dừng trạm cân ngoài kế hoạch.

Độ chính xác trong quản lý hàng hóa

Độ chính xác của trạm cân có ảnh hưởng trực tiếp đến sản lượng, tồn kho, hóa đơn và doanh thu của doanh nghiệp. Khi khối lượng hàng hóa được xử lý mỗi ngày lớn, một sai lệch nhỏ trong từng lượt cân có thể tạo thành chênh lệch đáng kể sau thời gian dài.

PowerBridge™ VTS266 sử dụng công nghệ POWERCELL® GDD® để hỗ trợ duy trì độ chính xác trong các hoạt động:

• Cân nguyên liệu đầu vào.
• Cân thành phẩm xuất kho.
• Thanh toán hàng hóa theo trọng lượng.
• Quản lý tồn kho.
• Kiểm soát tải trọng phương tiện.
• Đối soát số liệu với khách hàng.
• Kết nối phần mềm quản lý cân.
• Tích hợp ERP, SAP hoặc phần mềm kế toán.

Tài liệu sản phẩm nhấn mạnh rằng công nghệ POWERCELL® mang lại độ chính xác, độ tin cậy và thời gian hoạt động cao, góp phần giảm thất thoát khi doanh nghiệp xử lý khối lượng hàng hóa lớn.

Khả năng chống sét đến 29.000 A

Cân xe tải thường được lắp đặt ngoài trời nên loadcell, dây cáp, thiết bị đầu cân và hệ thống điện tử có thể chịu ảnh hưởng của sét lan truyền.

PowerBridge™ VTS266 sử dụng cảm biến POWERCELL® GDD® với khả năng chống sét đã được thử nghiệm đến 29.000 A. Hệ thống bảo vệ giúp giảm nguy cơ hư hỏng thiết bị và hạn chế thời gian dừng cân do ảnh hưởng của thời tiết.

Model cân	Công nghệ loadcell	Khả năng chống sét đã thử nghiệm
VTS266	POWERCELL® GDD®	Đến 29.000 A
VTS267	POWERCELL® PDX®	Đến 80.000 A

Mức chống sét của từng model được nhà sản xuất công bố trong phần đặc tính kỹ thuật của dòng PowerBridge™ VTS26X.

Thiết kế mô-đun vận chuyển bằng container

PowerBridge™ VTS266 sử dụng thiết kế Containerized PowerBridge™. Mỗi mô-đun bàn cân có thể tách thành hai nửa để xếp gọn trong container tiêu chuẩn.

Khi thiết bị được vận chuyển đến công trường, các phần của mô-đun được liên kết lại để tạo thành bàn cân hoàn chỉnh. Kết cấu bàn thép được thiết kế để quá trình lắp ráp diễn ra nhanh chóng và thuận tiện.

Lợi ích của thiết kế container hóa:

• Tối ưu không gian vận chuyển.
• Hạn chế yêu cầu vận chuyển hàng quá khổ.
• Giảm chi phí logistics.
• Thuận tiện vận chuyển đường bộ và đường biển.
• Phù hợp với các dự án ở xa.
• Dễ tập kết thiết bị tại công trường.
• Rút ngắn thời gian lắp đặt.
• Có thể triển khai cấu hình cân di động.

Hình minh họa trên trang 3 thể hiện kết cấu bàn cân mô-đun dài, phẳng và có thể tách đôi để vận chuyển. Nhà sản xuất cho biết cấu trúc bàn thép được thiết kế để lắp ráp thuận tiện tại công trường, giúp hệ thống nhanh chóng đi vào hoạt động.

Tải trọng cân đến 100 tấn

PowerBridge™ VTS266 có tải trọng cân lớn nhất đến 100.000 kg. Giá trị độ chia nhỏ nhất có thể lựa chọn gồm:

• 10 kg.
• 20 kg.
• 50 kg.

Cấu hình tải trọng và giá trị độ chia cần được lựa chọn dựa trên loại xe, khối lượng hàng hóa, kích thước bàn cân và yêu cầu kiểm định của từng dự án.

Hệ thống hỗ trợ CLC:

• 28.000 kg.
• 40.000 kg.

CLC thể hiện khả năng chịu tải tập trung của bàn cân tại khu vực bánh xe hoặc cụm trục. Thông số CLC cao giúp bàn cân phù hợp với các phương tiện có tải trọng trục lớn và hoạt động cân thường xuyên.

Kích thước bàn cân linh hoạt

VTS266 có hai lựa chọn chiều rộng tiêu chuẩn:

• 3 m.
• 3,4 m.

Chiều dài bàn cân có thể cấu hình từ 5 m đến 23,2 m, đáp ứng nhiều loại phương tiện:

• Xe tải nhỏ.
• Xe tải nhiều trục.
• Xe ben.
• Xe bồn.
• Xe đầu kéo.
• Sơ-mi rơ-moóc.
• Xe container.
• Tổ hợp phương tiện đường bộ.

Một số kích thước thường được lựa chọn gồm 3 × 12 m, 3 × 16 m, 3 × 18 m hoặc 3,4 × 18 m. Kích thước cụ thể cần được xác định theo chiều dài phương tiện và điều kiện mặt bằng.

Lắp đặt cân nổi hoặc móng nông

PowerBridge™ VTS266 hỗ trợ hai phương án móng:

Cân nổi – Pitless

Bàn cân được đặt phía trên mặt đất, phương tiện di chuyển lên cân qua đường dẫn hai đầu.

Ưu điểm:

• Dễ kiểm tra dưới bàn cân.
• Thuận tiện vệ sinh và bảo trì.
• Hạn chế nguy cơ ngập nước trong hố cân.
• Phù hợp khu vực có mặt bằng rộng.

Cân móng nông – Shallow Pit

Bàn cân được đặt trong hố móng nông để mặt bàn cân gần bằng với cao độ mặt đường.

Ưu điểm:

• Tiết kiệm diện tích đường dẫn.
• Phương tiện tiếp cận cân thuận tiện.
• Phù hợp với mặt bằng hạn chế.
• Dễ bố trí trong khu vực nhà máy hiện hữu.

Việc lựa chọn kiểu móng cần dựa trên diện tích, hướng di chuyển của xe, cao độ nền và điều kiện thoát nước tại công trình.

Trạm cân có người trực hoặc không người trực

VTS266 có thể vận hành cùng nhà cân truyền thống hoặc tích hợp thành trạm cân tự động không người trực.

Các thiết bị và giải pháp có thể tích hợp gồm:

• Camera nhận dạng biển số ANPR.
• Camera giám sát phương tiện.
• Kiosk tự phục vụ.
• Đầu đọc thẻ RFID.
• Máy quét mã QR.
• Barrier tự động.
• Đèn tín hiệu.
• Bảng hiển thị trọng lượng.
• Máy in phiếu cân.
• Phần mềm quản lý trạm cân.
• Kết nối ERP, SAP hoặc phần mềm kế toán.

Hệ thống kỹ thuật số POWERCELL® GDD® cung cấp dữ liệu thuận tiện cho việc kết nối thiết bị đầu cân và phần mềm quản lý.

Thông số kỹ thuật PowerBridge™ VTS266

Thông số	Giá trị
Model	PowerBridge™ VTS266
Dòng sản phẩm	PowerBridge™ VTS26X Performance Series
Kiểu cân	Cân xe tải bàn thép mô-đun
Cảm biến tải trọng	POWERCELL® GDD®
Tải trọng lớn nhất	Đến 100.000 kg
Giá trị độ chia nhỏ nhất	10 kg, 20 kg hoặc 50 kg
CLC	28.000 kg hoặc 40.000 kg
Chiều rộng bàn cân	3 m hoặc 3,4 m
Chiều dài bàn cân	5–23,2 m
Vật liệu kết cấu	Thép Q355B cường độ cao
Công nghệ chế tạo	Hàn robot
Loại phương tiện	Xe tải đường bộ
Lưu lượng thiết kế	0–200 xe/ngày
Loại mặt bàn	Thép
Chế độ vận hành	Có người trực hoặc không người trực
Phương án móng	Móng nông hoặc cân nổi
Khả năng chống sét	Đến 29.000 A
Thử nghiệm độ bền	2.000.000 chu kỳ tải
Tuổi thọ thử nghiệm tương đương	20 năm
Chứng nhận	OIML R76-2006-A-NL1-26.29; EU-type T2391
Tùy chọn	Ray bên, nhiều bàn cân, cấu hình di động

Các thông số tải trọng, kích thước, loại loadcell, lưu lượng xe và phương án móng được trình bày trong bảng kỹ thuật trên trang 2 của tài liệu sản phẩm.

Tùy chọn mở rộng

PowerBridge™ VTS266 có thể được bổ sung:

• Bộ ray bảo vệ hai bên.
• Cấu hình nhiều bàn cân.
• Cấu hình cân di động.
• Thiết bị đầu cân kỹ thuật số.
• Bảng hiển thị trọng lượng từ xa.
• Camera giám sát.
• Hệ thống nhận dạng biển số.
• Kiosk tự phục vụ.
• Barrier và đèn tín hiệu.
• Phần mềm quản lý dữ liệu cân.
• Kết nối hệ thống quản trị doanh nghiệp.

Ứng dụng của cân xe tải VTS266

PowerBridge™ VTS266 phù hợp với:

• Nhà máy sản xuất công nghiệp.
• Kho nguyên liệu và thành phẩm.
• Nhà máy xi măng và vật liệu xây dựng.
• Mỏ đá, mỏ than và khai thác khoáng sản.
• Nhà máy thép và cơ sở tái chế.
• Kho nông sản và thức ăn chăn nuôi.
• Nhà máy hóa chất.
• Cảng biển và cảng cạn.
• Bãi container.
• Trung tâm logistics.
• Nhà máy xử lý chất thải.
• Trạm kiểm soát tải trọng nội bộ.

Ưu điểm nổi bật của VTS266

PowerBridge™ VTS266 mang lại những lợi ích quan trọng:

• Tải trọng cân đến 100 tấn.
• CLC 28.000 kg hoặc 40.000 kg.
• Bàn cân thép Q355B cường độ cao.
• Công nghệ hàn robot.
• Thiết kế đã thử nghiệm hai triệu chu kỳ tải.
• Loadcell kỹ thuật số POWERCELL® GDD®.
• Hỗ trợ theo dõi và chẩn đoán trạng thái hệ thống.
• Khả năng chống sét đến 29.000 A.
• Thiết kế mô-đun dễ vận chuyển bằng container.
• Chiều dài linh hoạt từ 5–23,2 m.
• Lắp đặt theo phương án cân nổi hoặc móng nông.
• Hỗ trợ trạm cân có người trực và không người trực.
• Phù hợp lưu lượng đến 200 lượt xe mỗi ngày.
• Hiệu suất cao với chi phí đầu tư hợp lý.

Với kết cấu bàn thép bền chắc, công nghệ loadcell kỹ thuật số POWERCELL® GDD® và thiết kế mô-đun linh hoạt, PowerBridge™ VTS266 là lựa chọn phù hợp cho các doanh nghiệp cần một hệ thống cân xe tải chính xác, ổn định và dễ triển khai.
