CÂN XE TẢI BÀN THÉP METTLER TOLEDO POWERBRIDGE™ VTS267 POWERCELL® PDX®

Meta description: Cân xe tải METTLER TOLEDO PowerBridge™ VTS267 sử dụng loadcell kỹ thuật số POWERCELL® PDX®, tải trọng đến 100 tấn, bàn thép mô-đun, chống sét 80.000 A, phù hợp trạm cân có lưu lượng đến 200 xe/ngày.

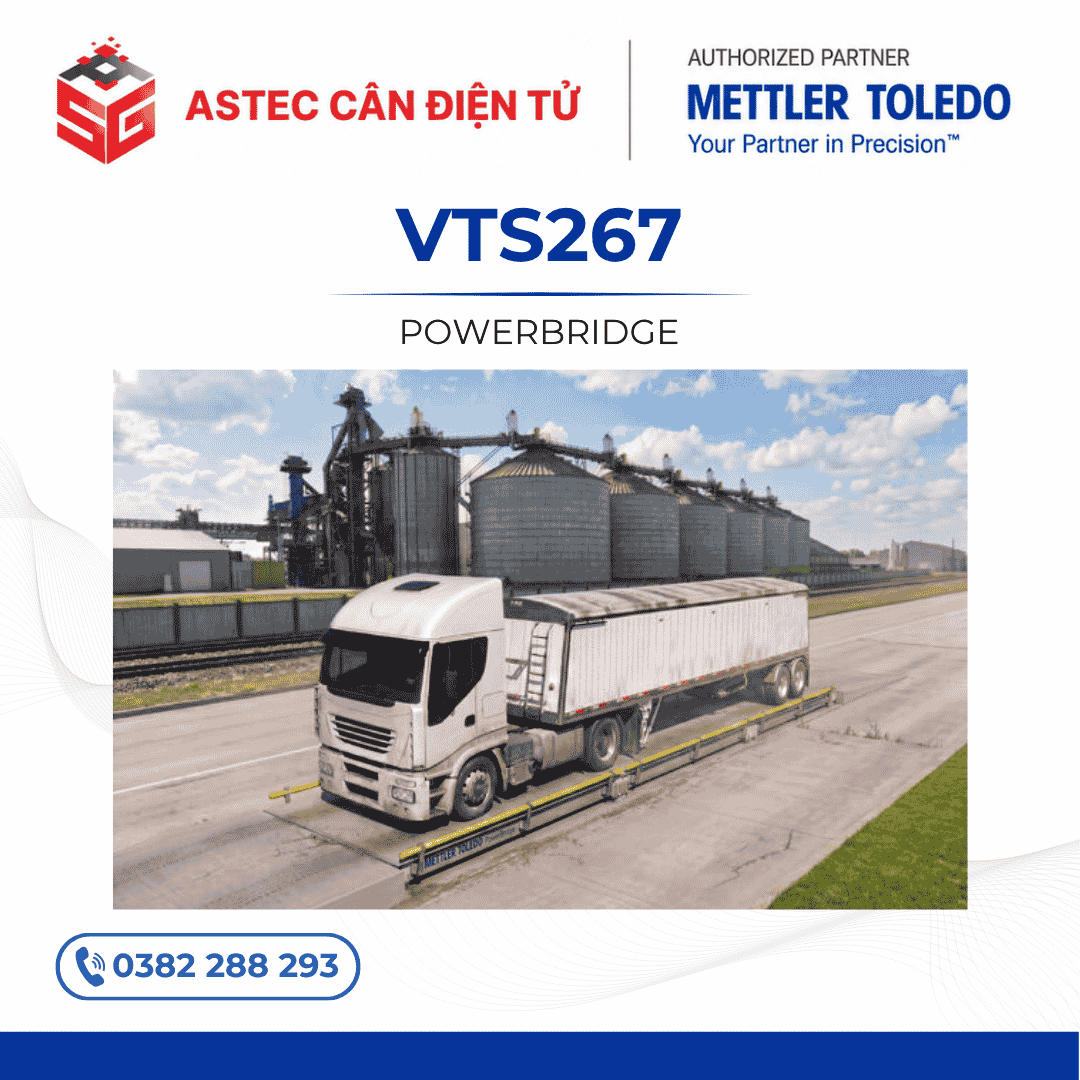

Giới thiệu cân xe tải PowerBridge™ VTS267

METTLER TOLEDO PowerBridge™ VTS267 là cân xe tải bàn thép thế hệ mới, được thiết kế cho các hoạt động cân thương mại có lưu lượng xe từ thấp đến cao. Sản phẩm kết hợp kết cấu thép cường độ cao Q355B, công nghệ hàn robot, thiết kế mô-đun vận chuyển bằng container và hệ thống cảm biến tải trọng kỹ thuật số POWERCELL® PDX®.

VTS267 thuộc dòng cân xe tải PowerBridge™ VTS26X. Trong đó, model VTS267 sử dụng loadcell POWERCELL® PDX®, còn model VTS266 sử dụng loadcell POWERCELL® GDD®. Đây là điểm cần phân biệt khi lựa chọn cấu hình cân cho từng điều kiện vận hành.

PowerBridge™ VTS267 hướng đến ba yêu cầu quan trọng của một trạm cân hiện đại:

• Độ chính xác và độ ổn định cao trong quá trình cân.
• Kết cấu bền chắc, phù hợp hoạt động thường xuyên.
• Giảm thời gian dừng cân nhờ công nghệ giám sát và chẩn đoán kỹ thuật số.

Kết cấu bàn cân thép cường độ cao Q355B

Bàn cân VTS267 được sản xuất từ thép cường độ cao Q355B. So với các loại thép kết cấu thông thường, Q355B có giới hạn chảy cao, phù hợp với những kết cấu phải chịu tải trọng lớn và tải lặp lại thường xuyên.

Thiết kế của VTS267 giúp phân bố tải trọng xe lên toàn bộ kết cấu bàn cân, hạn chế tập trung ứng suất tại một số vị trí chịu lực. Điều này đặc biệt quan trọng đối với trạm cân thường xuyên tiếp nhận xe đầu kéo, xe bồn, xe container và các phương tiện có tải trọng trục lớn.

Các ưu điểm nổi bật của kết cấu bàn cân gồm:

• Sử dụng thép cường độ cao Q355B.
• Công nghệ hàn robot giúp duy trì chất lượng mối hàn đồng đều.
• Kết cấu được tính toán để phân bố tải trọng hiệu quả.
• Bàn cân bằng thép có độ cứng cao và khả năng chịu tải lặp lại.
• Bề mặt bàn thép phù hợp cho xe tải đường bộ.
• Thiết kế hướng đến tuổi thọ lâu dài và giảm thời gian dừng cân.

Theo tài liệu của nhà sản xuất, VTS26X sử dụng thép Q355B, công nghệ hàn robot và thiết kế phân bố tải trọng tối ưu nhằm nâng cao độ bền, độ tin cậy và thời gian hoạt động của trạm cân.

Thiết kế được thử nghiệm đến 2 triệu chu kỳ tải

Cân xe tải thường phải chịu hàng trăm lượt xe đi qua mỗi ngày. Vì vậy, khả năng chịu tải lặp lại của bàn cân có ý nghĩa quan trọng hơn nhiều so với khả năng chịu một tải trọng tĩnh đơn lẻ.

PowerBridge™ VTS267 đã được kiểm tra với các chế độ tải CLC 28.000 kg và 40.000 kg. Quá trình thử nghiệm thực hiện đến 2.000.000 chu kỳ tải tại cả vị trí giữa mô-đun và đầu mô-đun – những khu vực chịu ứng suất khác nhau khi phương tiện di chuyển lên bàn cân.

Kết quả thử nghiệm:

• Số chu kỳ tải: 2.000.000 chu kỳ.
• Lực tác dụng: CLC 28.000 kg và 40.000 kg.
• Vị trí kiểm tra: giữa mô-đun và đầu mô-đun.
• Tuổi thọ tương đương: khoảng 20 năm sử dụng.
• Kết quả: không phát hiện khuyết tật kết cấu.

Bảng thử nghiệm độ bền trên trang 2 của tài liệu sản phẩm cho thấy thiết kế đã hoàn thành hai triệu chu kỳ tải và không phát hiện lỗi kết cấu sau thử nghiệm.

Loadcell kỹ thuật số POWERCELL® PDX®

Model VTS267 được trang bị cảm biến tải trọng kỹ thuật số POWERCELL® PDX®. Đây là công nghệ loadcell được phát triển cho các hệ thống cân xe tải yêu cầu độ chính xác, độ tin cậy và khả năng chẩn đoán cao.

Mỗi cảm biến POWERCELL® PDX® có bộ xử lý tích hợp, cho phép xử lý và truyền dữ liệu trọng lượng dưới dạng kỹ thuật số. Hệ thống có thể theo dõi trạng thái của từng loadcell, nhanh chóng xác định những tín hiệu bất thường và cung cấp dữ liệu phục vụ kiểm tra, bảo trì.

Các lợi ích của POWERCELL® PDX® trên VTS267:

• Truyền tín hiệu trọng lượng bằng công nghệ kỹ thuật số.
• Độ chính xác cao trong nhiều điều kiện vận hành.
• Giám sát tình trạng của từng cảm biến tải trọng.
• Hỗ trợ phát hiện và xác định nhanh vị trí xảy ra sự cố.
• Giảm thời gian kiểm tra so với hệ thống loadcell analog.
• Hỗ trợ bảo trì chủ động trước khi lỗi ảnh hưởng đến hoạt động cân.
• Nâng cao thời gian sẵn sàng của trạm cân.
• Phù hợp trạm cân tự động và không người trực.

Công nghệ POWERCELL® được thiết kế để cung cấp thông tin trạng thái hệ thống theo thời gian thực, giúp người vận hành phát hiện vấn đề sớm, giảm thời gian dừng và duy trì hiệu suất trạm cân.

Độ chính xác giúp kiểm soát hàng hóa và doanh thu

Tại những doanh nghiệp cân hàng nghìn hoặc hàng triệu tấn hàng hóa mỗi năm, một sai số nhỏ trong mỗi lần cân có thể tích lũy thành chênh lệch đáng kể về sản lượng và doanh thu.

PowerBridge™ VTS267 sử dụng công nghệ POWERCELL® nhằm duy trì độ chính xác, độ ổn định và thời gian hoạt động của hệ thống. Đây là yếu tố quan trọng đối với các hoạt động:

• Cân nguyên liệu đầu vào.
• Cân thành phẩm xuất kho.
• Thanh toán hàng hóa theo trọng lượng.
• Quản lý tồn kho.
• Kiểm soát tải trọng phương tiện.
• Đối soát số liệu giữa nhà máy và khách hàng.
• Kết nối số liệu cân với phần mềm quản lý hoặc hệ thống ERP.

Phần minh họa trên trang 3 của tài liệu giới thiệu trực tiếp cảm biến POWERCELL® PDX® bên cạnh thiết kế bàn cân mô-đun. Tài liệu nhấn mạnh rằng độ chính xác của hệ thống giúp doanh nghiệp hạn chế thất thoát và tối ưu lợi nhuận khi xử lý khối lượng hàng hóa lớn.

Khả năng chống sét đến 80.000 A

Cân xe tải thường được lắp đặt ngoài trời, tại khu vực trống hoặc ở khoảng cách xa nhà điều hành. Vì vậy, sét lan truyền là một trong những nguyên nhân có thể làm hỏng loadcell, dây cáp, đầu cân và các thiết bị điện tử liên quan.

VTS267 POWERCELL® PDX® đã được thử nghiệm khả năng chịu dòng sét đến 80.000 A. Hệ thống bảo vệ giúp giảm nguy cơ hư hỏng thiết bị và hạn chế gián đoạn hoạt động cân do ảnh hưởng của thời tiết.

Mức chống sét theo từng cấu hình:

Model cân	Công nghệ loadcell	Khả năng chống sét đã thử nghiệm
VTS267	POWERCELL® PDX®	Đến 80.000 A
VTS266	POWERCELL® GDD®	Đến 29.000 A

Khả năng chống sét 80.000 A là một lợi thế đáng chú ý của VTS267 đối với trạm cân đặt tại mỏ, cảng, kho ngoài trời, vùng trống hoặc khu vực thường xuyên có giông sét.

Thiết kế mô-đun vận chuyển bằng container

PowerBridge™ VTS267 sử dụng thiết kế Containerized PowerBridge™. Mỗi mô-đun bàn cân có thể tách thành hai nửa để xếp gọn trong container tiêu chuẩn, giúp tối ưu chi phí vận chuyển và giảm yêu cầu đối với hàng quá khổ.

Khi đến công trình, các nửa mô-đun được lắp ráp lại để tạo thành bàn cân hoàn chỉnh. Kết cấu bàn thép được thiết kế để quá trình lắp ráp tại công trường diễn ra thuận tiện, giúp rút ngắn tiến độ thi công và đưa trạm cân vào sử dụng sớm hơn.

Ưu điểm của thiết kế container hóa:

• Thuận tiện vận chuyển đường bộ và đường biển.
• Giảm chi phí vận chuyển hàng quá khổ.
• Phù hợp với các dự án ở xa.
• Đơn giản hóa công tác bốc dỡ và tập kết thiết bị.
• Lắp ráp nhanh tại công trường.
• Có thể điều chỉnh cấu hình phù hợp với mặt bằng.
• Hỗ trợ phương án cân di động khi cần thiết.

Hình ảnh trên trang 3 cho thấy cấu trúc mô-đun bàn thép dài, phẳng và có thể tách đôi khi vận chuyển. Theo nhà sản xuất, thiết kế này giúp đẩy nhanh quá trình thi công và sớm đưa hệ thống cân vào vận hành.

Tải trọng cân đến 100 tấn

PowerBridge™ VTS267 có mức tải trọng tối đa đến 100.000 kg. Cân có thể được cấu hình theo nhiều chiều dài và số mô-đun để phù hợp với từng loại phương tiện.

Các mức giá trị độ chia nhỏ nhất gồm:

• 10 kg.
• 20 kg.
• 50 kg.

Việc lựa chọn tải trọng, kích thước bàn cân và giá trị độ chia cần dựa trên loại xe, tải trọng hàng hóa, yêu cầu kiểm định và quy trình quản lý tại từng doanh nghiệp.

Kích thước linh hoạt từ 5 đến 23,2 m

VTS267 có hai lựa chọn chiều rộng tiêu chuẩn là 3 m và 3,4 m. Chiều dài bàn cân có thể cấu hình từ 5 m đến 23,2 m.

Tùy theo nhu cầu, hệ thống có thể được lựa chọn cho:

• Cân từng trục hoặc từng nhóm trục.
• Xe tải nhỏ và xe tải trung bình.
• Xe tải nhiều trục.
• Xe ben.
• Xe bồn.
• Xe đầu kéo và sơ-mi rơ-moóc.
• Xe container.
• Cân toàn bộ phương tiện.

Đối với trạm cân xe tải phổ biến tại Việt Nam, có thể lựa chọn các kích thước như 3 × 12 m, 3 × 16 m, 3 × 18 m hoặc 3,4 × 18 m tùy cấu hình kỹ thuật và mặt bằng thực tế.

Lắp đặt cân nổi hoặc móng nông

VTS267 hỗ trợ hai phương án nền móng chính:

Lắp nổi – Pitless

Toàn bộ bàn cân được đặt phía trên mặt đất và kết nối với đường dẫn hai đầu. Phương án cân nổi thuận tiện cho việc kiểm tra, vệ sinh và bảo trì khu vực bên dưới bàn cân.

Lắp móng nông – Shallow Pit

Bàn cân được đặt trong hố móng nông để mặt bàn gần bằng với mặt đường. Phương án này phù hợp với công trình có diện tích hạn chế hoặc cần phương tiện tiếp cận cân từ nhiều hướng.

Việc lựa chọn móng nổi hay móng nông cần căn cứ vào:

• Diện tích mặt bằng.
• Hướng di chuyển của phương tiện.
• Điều kiện thoát nước.
• Cao độ nền nhà máy.
• Yêu cầu vệ sinh và bảo trì.
• Chi phí xây dựng cơ bản.

Trạm cân có người trực hoặc không người trực

PowerBridge™ VTS267 có thể hoạt động với nhà cân truyền thống hoặc được tích hợp thành trạm cân tự động không người trực.

Đối với trạm cân tự động, hệ thống có thể kết hợp:

• Camera nhận dạng biển số ANPR.
• Camera chụp ảnh hoặc ghi hình phương tiện.
• Kiosk tự phục vụ.
• Đầu đọc thẻ RFID.
• Máy quét mã QR.
• Barrier kiểm soát xe vào và ra.
• Đèn tín hiệu giao thông.
• Bảng hiển thị trọng lượng ngoài trời.
• Máy in phiếu cân.
• Phần mềm quản lý trạm cân.
• Kết nối ERP, SAP hoặc phần mềm kế toán.

Công nghệ loadcell kỹ thuật số POWERCELL® PDX® hỗ trợ tốt cho mô hình cân tự động nhờ khả năng giám sát trạng thái thiết bị và cung cấp thông tin kỹ thuật theo thời gian thực.

Thông số kỹ thuật VTS267 POWERCELL® PDX®

Thông số	Giá trị
Model	PowerBridge™ VTS267
Dòng sản phẩm	PowerBridge™ VTS26X Performance Series
Kiểu bàn cân	Bàn thép mô-đun
Cảm biến tải trọng	POWERCELL® PDX® kỹ thuật số
Tải trọng lớn nhất	Đến 100.000 kg
Giá trị độ chia nhỏ nhất	10 kg, 20 kg hoặc 50 kg
CLC	28.000 kg hoặc 40.000 kg
Chiều rộng bàn cân	3 m hoặc 3,4 m
Chiều dài bàn cân	Từ 5 m đến 23,2 m
Vật liệu kết cấu	Thép cường độ cao Q355B
Công nghệ chế tạo	Hàn robot
Loại phương tiện	Xe tải đường bộ
Lưu lượng thiết kế	Từ 0 đến 200 xe/ngày
Loại mặt bàn	Thép
Phương thức vận hành	Có người trực hoặc không người trực
Loại móng	Móng nông hoặc cân nổi
Khả năng chống sét	Đã thử nghiệm đến 80.000 A
Thử nghiệm độ bền	2.000.000 chu kỳ tải
Tuổi thọ thử nghiệm tương đương	Khoảng 20 năm
Chứng nhận	OIML R76-2006-A-NL1-26.29; EU-type T2391
Tùy chọn	Ray bên, nhiều bàn cân, cấu hình di động

Các thông số tải trọng, kích thước, lưu lượng xe và phương án lắp đặt được thể hiện trong bảng kỹ thuật trên trang 2 của tài liệu VTS26X.

Các tùy chọn của VTS267

Hệ thống có thể được bổ sung hoặc cấu hình theo yêu cầu của từng dự án:

• Bộ ray bảo vệ hai bên bàn cân.
• Cấu hình nhiều bàn cân.
• Cấu hình cân di động.
• Trạm cân có người vận hành.
• Trạm cân tự động không người trực.
• Thiết bị đầu cân POWERCELL®.
• Bảng hiển thị trọng lượng từ xa.
• Camera giám sát và nhận dạng biển số.
• Kiosk tự phục vụ.
• Barrier và đèn tín hiệu.
• Phần mềm quản lý dữ liệu cân.
• Kết nối hệ thống ERP hoặc phần mềm quản trị doanh nghiệp.

Ứng dụng của cân xe tải VTS267

PowerBridge™ VTS267 phù hợp với nhiều lĩnh vực sản xuất và logistics:

• Nhà máy sản xuất công nghiệp.
• Kho nguyên liệu và kho thành phẩm.
• Nhà máy xi măng, bê tông và vật liệu xây dựng.
• Mỏ đá, mỏ than và khai thác khoáng sản.
• Nhà máy thép và cơ sở tái chế kim loại.
• Kho nông sản, thức ăn chăn nuôi và phân bón.
• Nhà máy hóa chất.
• Cảng biển, cảng cạn và bãi container.
• Trung tâm logistics.
• Nhà máy xử lý chất thải.
• Trạm kiểm soát tải trọng nội bộ.

Lợi ích khi lựa chọn PowerBridge™ VTS267

PowerBridge™ VTS267 mang lại những lợi ích quan trọng cho doanh nghiệp cần một hệ thống cân xe tải chính xác và ổn định:

• Tải trọng cân đến 100 tấn.
• Cấu hình CLC 28 tấn hoặc 40 tấn.
• Kết cấu bàn thép Q355B cường độ cao.
• Mối hàn được thực hiện bằng công nghệ robot.
• Thiết kế đã thử nghiệm hai triệu chu kỳ tải.
• Loadcell kỹ thuật số POWERCELL® PDX®.
• Hỗ trợ giám sát và chẩn đoán tình trạng hệ thống.
• Khả năng chống sét đã thử nghiệm đến 80.000 A.
• Thiết kế mô-đun dễ vận chuyển bằng container.
• Lắp đặt theo phương án cân nổi hoặc móng nông.
• Hỗ trợ trạm cân có người trực và không người trực.
• Chiều dài linh hoạt từ 5 m đến 23,2 m.
• Phù hợp lưu lượng đến 200 xe mỗi ngày.

ASTEC – Giải pháp trạm cân xe tải đồng bộ

ASTEC cung cấp giải pháp cân xe tải PowerBridge™ VTS267 POWERCELL® PDX® đồng bộ, bao gồm:

• Khảo sát mặt bằng và tư vấn cấu hình.
• Thiết kế trạm cân và phương án nền móng.
• Cung cấp bàn cân, loadcell và thiết bị đầu cân.
• Gia công, lắp đặt và căn chỉnh hệ thống.
• Dằn tải và hỗ trợ kiểm định.
• Tích hợp camera, barrier, thẻ RFID và mã QR.
• Triển khai phần mềm quản lý trạm cân WTM.
• Kết nối ERP, SAP và phần mềm kế toán.
• Bảo hành, bảo trì và hiệu chuẩn định kỳ.
